รายละเอียดสินค้า:
|

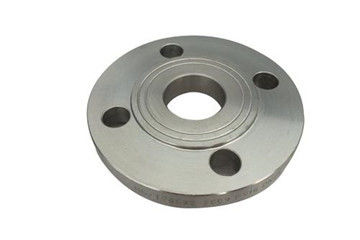

| ชื่อผลิตภัณฑ์: | ซ็อกเก็ตหน้าแปลนเชื่อม | วัสดุ: | เหล็กกล้าคาร์บอน |
|---|---|---|---|
| สัมพันธ์: | เชื่อม | มาตรฐาน: | DIN, ANSI, ASTM, JIS, GB |
| ขนาด: | ขนาดที่กำหนดเอง | ใบสมัคร: | น้ำมันปิโตรเลียม |
| เน้น: | ASME Socket Welding Flange,40mpa Socket Welding Flange,DN1000 Socket Welding Flange |
||
รูปร่างพื้นฐานของหน้าแปลนเชื่อมแบบซ็อกเก็ตเหมือนกับของหน้าแปลนเชื่อมแบบแบนพร้อมคอซ็อกเก็ตถูกเปิดที่รูด้านในของหน้าแปลนและสอดท่อเข้าไปในซ็อกเก็ตและเชื่อมเชื่อมแหวนเชื่อมที่ด้านหลังของหน้าแปลนช่องว่างระหว่างหน้าแปลนซ็อกเก็ตและร่องนั้นง่ายต่อการสึกกร่อนหากมีการเชื่อมภายในสามารถหลีกเลี่ยงการกัดกร่อนได้
ความเมื่อยล้าของหน้าแปลนเชื่อมซ็อกเก็ตสูงกว่าหน้าแปลนเชื่อมแบน 5% และความแข็งแรงคงที่เท่ากันเมื่อใช้หน้าแปลนปลายซ็อกเก็ตนี้เส้นผ่านศูนย์กลางภายในจะต้องตรงกับเส้นผ่านศูนย์กลางภายในของท่อหน้าแปลนซ็อกเก็ตเหมาะสำหรับท่อที่มีเส้นผ่านศูนย์กลาง 50 หรือน้อยกว่าเท่านั้น
ขอบเขตการใช้งานของหน้าแปลนเชื่อมซ็อกเก็ต: หม้อไอน้ำภาชนะรับความดันปิโตรเลียมเคมีการต่อเรือเภสัชกรรมโลหะเครื่องจักรและอุตสาหกรรมปั๊มข้อศอกโดยปกติจะใช้ในท่อที่มี PN ≤ 10.0 MPa และ DN ≤ 50
OD: DN = 10-1000, PN = 6.0-40mpa
วัสดุ: 304, 304L, 316, 316L, 904L, 2520 เป็นต้น
มาตรฐาน: DIN, JIS, GB, ASTM / ASME
หน้าแปลนเชื่อมแบบซ็อกเก็ตออกแบบตัวหน้าแปลนและซ็อกเก็ตเป็นโครงสร้างทั้งหมดซึ่งหลีกเลี่ยงการรั่วไหลที่เกิดจากความล้มเหลวในการจัดแนวรอยเชื่อมระหว่างการเชื่อมมีข้อดีของโครงสร้างที่เรียบง่ายการใช้งานที่สะดวกและประสิทธิภาพการปิดผนึกที่ดีวิธีการรักษาสนิมของหน้าแปลนเชื่อมซ็อกเก็ตมีดังนี้:
1. ทำความสะอาดด้วยผ้าขัดและแปรงลวด
2. ขจัดสนิมในพื้นที่ขนาดใหญ่ด้วยใบมีดเหล็กทังสเตน
3. ลบตะกรันเชื่อมและส่วนที่ยื่นออกมาและเสี้ยนอื่น ๆ ด้วยตะไบ
4. ใช้มีดโกนและแปรงลวดเพื่อขจัดรอยกัดกร่อนที่ขอบและมุม
5. ทำความสะอาดด้วยเศษผ้าสะอาดหรือจุ่มผ้าด้วยตัวทำละลายเพื่อทำความสะอาดและทาไพรเมอร์ตามเวลาที่กำหนด
หน้าแปลนเชื่อมเหล็กกล้าคาร์บอน เอกสารข้อมูลทางเทคนิคด้านล่าง:
| นิ้ว | เส้นผ่านศูนย์กลางที่กำหนด | 10 กก. = ล.0MPa | ||||
| เส้นผ่านศูนย์กลางภายนอก | ระยะรูกลอน | เส้นผ่านศูนย์กลางของโบลต์ | หมายเลขรูสลัก | ความหนาของหน้าแปลน | ||
| 3/8 | DN10 | 50 | 60 | 14 | 4 | 14 |
| 1/2 | DN15 | 59 | 65 | 14 | 4 | 14 |
| 3/4 | DN20 | 105 | 75 | 14 | 4 | 16 |
| 1 | DN25 | 115 | 85 | 14 | 4 | 16 |
| 1¼ | DN32 | 140 | 100 | 18 | 4 | 18 |
| 1½ | DN40 | 150 | 110 | 18 | 4 | 18 |
| 2 | DN50 | 165 | 125 | 18 | 4 | 20 |
| 2½ | DN65 | 185 | 145 | 18 | 4 | 20 |
| 3 | DN80 | 200 | 160 | 18 | 8 | 20 |
| 3½ | DN100 | 220 | 180 | 18 | 8 | 22 |
| 4 | DN125 | 250 | 210 | 18 | 8 | 22 |
| 5 | DN150 | 285 | 240 | 22 | 8 | 24 |
| 6 | DN200 | 340 | 295 | 22 | 8 | 24 |
| 8 | DN250 | 395 | 350 | 22 | 12 | 26 |
| 10 | DN300 | 445 | 400 | 22 | 12 | 28 |
| 12 | DN350 | 505 | 460 | 22 | 16 | 30 |
| 14 | DN400 | 565 | 515 | 26 | 16 | 32 |
| 16 | DN450 | 615 | 565 | 26 | 20 | 35 |
| 18 | DN500 | 670 | 620 | 26 | 20 | 38 |
| 20 | DN600 | 780 | 725 | 26 | 20 | 42 |
ก.หีบห่อถุงฟองพลาสติกข. หีบห่อบรรจุถุงค. พาเลทง.กำหนดเอง
โรงงานเหล็กแบนของเรามีความสามารถในการผลิตสูงเวลาในการจัดส่งคือ 45 วันสำหรับปริมาณน้อยหรือถ้าคุณรีบเราสามารถจัดเตรียมและตรงตามวันที่จัดส่งของคุณได้
