รายละเอียดสินค้า:
|
| วัสดุ: | เหล็กกล้าคาร์บอน | การเชื่อมต่อ: | งานเชื่อม |
|---|---|---|---|
| ขนาด: | 1/2"-48"(DN15-DN1200) | มาตรฐาน: | DIN, ANSI, ASME, GB |
| การใช้งาน: | เข้าร่วมสายท่อ | ความหนา: | 2mm-50mm |
| เน้น: | ASTM A105 หน้าแปลนเหล็กคาร์บอน,หน้าแปลนเหล็กคาร์บอน A350,ความหนา 2 มม. หน้าแปลนเหล็กคาร์บอน |
||

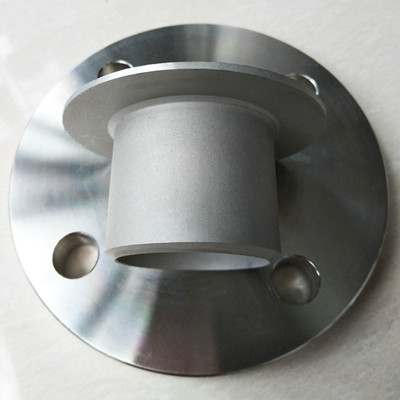

หน้าแปลนเหล็กกล้าคาร์บอน PJ-RJ มักใช้เมื่ออุณหภูมิและความดันปานกลางไม่สูง แต่ตัวกลางมีฤทธิ์กัดกร่อนสูงเมื่อตัวกลางมีฤทธิ์กัดกร่อนสูง ส่วนของหน้าแปลนที่สัมผัสกับตัวกลาง (flanging nipple) จะทำจากวัสดุที่ทนต่อการกัดกร่อนคุณภาพสูง และส่วนภายนอกจะถูกยึดด้วยวงแหวนหน้าแปลนของวัสดุเกรดต่ำเพื่อให้เกิดการปิดผนึก .
ขนาด: 1/2 "- 600mm
เกรด: เหล็กกล้าคาร์บอน 16 ล้าน
พื้นผิวปิดผนึก: RF, FF, RTJ
ระดับปอนด์: 150Lb, 300lb, 1500Lb
ASTM A105 ANSI B16.5 เหล็กกล้าคาร์บอน A350 เหล็กกล้าคาร์บอน PJ-RJ ข้อมูลทางเทคนิคของหน้าแปลนดังนี้:
| DN | A1 | ขนาดการเชื่อมต่อ | ค | |||||
| ดี | K | หลี่ | น | ไทย | ค | |||
| อา | บี | |||||||
| 10 | 17.2 | 14 | 90 | 60 | 14 | 4 | M12 | 14 |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 |
| 50 | 60.3 | 57 | 165 | 125 | 18 | 4 | M16 | 20 |
| 65 | 76.1 | 76 | 185 | 145 | 18 | 4 | M16 | 20 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | M16 | 20 |
หน้าแปลน PJ-RJ ของเหล็กกล้าคาร์บอนสามารถประหยัดต้นทุนได้เมื่อวัสดุท่อมีความพิเศษและมีราคาแพง ค่าใช้จ่ายในการเชื่อมหน้าแปลนของวัสดุชนิดเดียวกันจะลดลงสะดวกในการก่อสร้างไม่จำเป็นต้องจัดตำแหน่งรูน๊อตหน้าแปลนระหว่างการเชื่อมต่อ และยังช่วยป้องกันไม่ให้รูน๊อตหน้าแปลนเปลี่ยนเมื่อเปลี่ยนอุปกรณ์ในอนาคต
หน้าแปลน PJ-RJ เหล็กกล้าคาร์บอนใช้ในปิโตรเลียม อุตสาหกรรมเคมี โรงไฟฟ้านิวเคลียร์ การผลิตอาหาร การก่อสร้าง การต่อเรือ การผลิตกระดาษ ยา และอุตสาหกรรมอื่นๆ
ผู้ติดต่อ: Rachel Zhang
โทร: 13679287344
