รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์:: | หน้าแปลนคอเชื่อม | มาตรฐาน:: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| เกลียว:: | M10-M27 | เส้นผ่าศูนย์กลางหน้าแปลน:: | 75mm-2190mm |
| ใบสมัคร: | อุตสาหกรรมปิโตรเลียม | ความดัน: | Class150 / 300/600/9001500/2500 |
| เน้น: | หน้าแปลนเชื่อมคอขนาดเต็มหน้าแปลนเชื่อมคอเหล็กคาร์บอน,carbon steel weld neck flange |
||

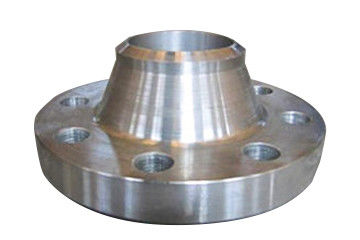

หน้าแปลนเชื่อมชนกับคอเป็นชนิดของข้อต่อท่อซึ่งเป็นชนิดของหน้าแปลนที่มีคอและการเปลี่ยนแปลงของท่อกลมและเชื่อมต่อก้นเชื่อมกับท่อ หน้าแปลนเชื่อมชนไม่ใช่เรื่องง่ายที่จะทำให้พิการ, ปิดผนึกอย่างดี, ใช้กันอย่างแพร่หลาย, ที่มีความต้องการแข็งและยืดหยุ่นที่สอดคล้องกันและการเชื่อมชนก้นที่เหมาะสมทำให้ผอมบางระยะห่างระหว่างรอยต่อเชื่อมและผิวข้อต่อมีขนาดใหญ่และผิวข้อต่อปลอดจากการเสียรูปของอุณหภูมิการเชื่อม
หน้าแปลนเชื่อมคอชนเป็นส่วนหนึ่งของหน้าแปลน เนื่องจากโครงสร้างการเปลี่ยนและการเชื่อมเชื่อมชนของเรียวคอความแข็งแรงและความแข็งแกร่งของหน้าแปลนมีความเข้มแข็งและประสิทธิภาพการปิดผนึกดีกว่าของหน้าแปลนเชื่อมแบนข้อเสียคือต้องผลิตโดยการปลอมใช้วัสดุจำนวนมากและต้นทุนการผลิตจำนวนมาก
1. มันเหมาะสำหรับแรงดันสูง, อุณหภูมิสูงหรือความต้องการปิดผนึกสูง
2. หน้าแปลนเชื่อมชนทำโดยทั่วไปของการปลอมหรือการปลอมกระบวนการ
3. เมื่อใช้แผ่นเหล็กหรือเหล็กรูปพรรณสำหรับการผลิตต้องปฏิบัติตามข้อกำหนดต่อไปนี้:
(1) หน้าแปลนเชื่อมชนจะต้องได้รับการตรวจจับข้อบกพร่องล้ำเสียงโดยไม่มีข้อบกพร่องเคลือบ;
(2) มันจะถูกตัดเป็นแถบตามทิศทางการหมุนของเหล็ก, งอและก้นเชื่อมเข้าไปในแหวนและพื้นผิวของเหล็กจะกลายเป็นพื้นผิวรูปทรงกระบอกของแหวนแผ่นเหล็กจะต้องไม่ถูกกลึงเข้าในหน้าแปลนเชื่อมชนคอโดยตรง
(3) การเชื่อมชนของแหวนจะต้องเป็นการเชื่อมแบบเต็มรูปแบบ
(4) รอยเชื่อมของวงแหวนจะต้องผ่านการอบชุบด้วยความร้อนหลังการเชื่อมและจะต้องได้รับการตรวจจับรอยตำหนิด้วยคลื่นรังสีอัลตราโซนิก 100% และการตรวจจับรังสีจะต้องเป็นไปตามมาตรฐานและการตรวจจับด้วยคลื่นเสียง
1, หน้าแปลนเชื่อมชนไม่ใช่เรื่องง่ายที่จะเปลี่ยนรูป, ปิดผนึกอย่างดีและใช้กันอย่างแพร่หลาย
2 มันมีความต้องการแข็งและยืดหยุ่นที่สอดคล้องกันและเชื่อมก้นผอมบางการเปลี่ยนแปลงที่เหมาะสม
3, ระยะห่างระหว่างรอยต่อเชื่อมและรอยต่อพื้นผิวที่มีขนาดใหญ่และพื้นผิวข้อต่อเป็นอิสระจากการเสียรูปเชื่อมอุณหภูมิ
4, มัน adopts โครงสร้างรูปร่างแตรค่อนข้างซับซ้อน, ซึ่งเหมาะสำหรับท่อที่มีความดันขนาดใหญ่หรือความผันผวนของอุณหภูมิหรือท่อที่มีอุณหภูมิสูง, ความดันสูงและอุณหภูมิต่ำ
5, โดยทั่วไปจะใช้สำหรับท่อที่มี PN มากกว่า 2.5MPa ท่อและการเชื่อมต่อวาล์ว;ยังใช้ในการขนส่งท่อสื่อราคาแพงติดไฟและระเบิด
แผ่นข้อมูลการรักษาความร้อนโพสต์ขนาดเต็มแผ่นเหล็กกล้าคาร์บอนเชื่อมคอแปลน
| หน้าแปลนเหล็กก้นรอยชนคอ | ||||||||||||
| ขนาดที่กำหนด | มิติการเชื่อมต่อ | ความหนาของหน้าแปลน | หน้าแปลนคอ | ความสูงของหน้าแปลน | ||||||||
| เส้นผ่าศูนย์กลางหน้าแปลน | เส้นผ่าศูนย์กลางรูตรงกลาง | เส้นผ่าศูนย์กลางรูกลอน | จำนวนรูกลอน | สายฟ้า | ยังไม่มีข้อความ | S | H | R | ||||
| DN | B | |||||||||||
| 10 | 90 | 60 | 14 | 4 | M12 | 16 | 28 | 28 | 1.8 | 6 | 4 | 35 |
| 15 | 95 | 65 | 14 | 4 | M12 | 16 | 32 | 32 | 2.0 | 6 | 4 | 38 |
| 20 | ] 05 | 75 | 14 | 4 | M12 | 18 | 40 | 40 | 2.3 | 6 | 4 | 40 |
| 25 | 115 | 85 | 14 | 4 | M12 | 18 | 46 | 46 | 2.6 | 6 | 4 | 40 |
| 32 | 140 | 100 | 18 | 4 | M16 | 18 | 56 | 56 | 2.6 | 6 | 6 | 42 |
| 40 | 150 | 110 | 18 | 4 | M16 | 18 | 64 | 64 | 2.6 | 7 | 6 | 45 |
| 50 | 165 | 125 | 18 | 4 | M16 | 18 | 74 | 74 | 2.9 | 8 | 5 | 45 |
| 65 | 185 | 145 | 18 | 8 | M16 | 18 | 92 | 92 | 2.9 | 10 | 6 | 45 |
1. รูปแบบการเชื่อมที่แตกต่างกัน: การเชื่อมแบบแบนไม่สามารถทำการเอ็กซ์เรย์ได้ในขณะที่การเชื่อมแบบก้นสามารถทำได้
2. รูปแบบของการเชื่อมตะเข็บระหว่างท่อที่มีหน้าแปลนเชื่อมคอแบนและหน้าแปลนเป็นเชื่อมเนื้อในขณะที่รูปแบบของการเชื่อมระหว่างหน้าแปลนที่มีการเชื่อมคอแบนและท่อเป็นรอยเชื่อมเส้นรอบวง
3. รูปแบบของการเชื่อมแบบแบนคือการเชื่อมแบบสองชิ้นและรูปแบบของการเชื่อมแบบชนคือการเชื่อมแบบเส้นรอบวงก้นแบบหนึ่ง
4. วัสดุที่แตกต่าง: วัสดุของหน้าแปลนเชื่อมกับคอกลึงจากแผ่นเหล็กธรรมดาที่มีความหนาตอบสนองความต้องการในขณะที่วัสดุของหน้าแปลนเชื่อมกับคอส่วนใหญ่กลึงจากชิ้นส่วนเหล็กปลอมแปลง
5. ความดันเล็กน้อยมีความแตกต่าง: ความดันเล็กน้อยของหน้าแปลนเชื่อมแบบแบนพร้อมคอคือ 0.6-4.0mpa ในขณะที่ความดันเล็กน้อยของหน้าแปลนเชื่อมแบนพร้อมคอคือ 1-25mpa
6. เห็นได้ชัดว่าระดับแรงดันที่ใช้บังคับของหน้าแปลนเชื่อมแบนพร้อมคอนั้นต่ำกว่า
7. วิธีการเชื่อมต่อที่แตกต่างกัน: ความแตกต่างที่ใหญ่ที่สุดระหว่างหน้าแปลนเชื่อมคอแบนและหน้าแปลนเชื่อมก้นคอในโครงสร้างอยู่ในวิธีการเชื่อมต่อระหว่างหัวฉีดและหน้าแปลน
8. โดยทั่วไปหน้าแปลนเชื่อมคอแบนคือการเชื่อมต่อเนื้อระหว่างหัวฉีดและหน้าแปลนในขณะที่หน้าแปลนเชื่อมก้นคอเป็นรอยต่อก้นระหว่างหน้าแปลนและหัวฉีด
b. แพคเกจถุงพลาสติกที่กำหนดเอง
ขนาดเต็มโพสต์ของเราการรักษาความร้อนเหล็กคาร์บอนเชื่อมคอแปลนโรงงานมีความสามารถสูงสำหรับการผลิต, เวลาการส่งมอบเป็น 45 วันสำหรับปริมาณขนาดเล็กหรือถ้าคุณรีบไปที่เราสามารถจัดและตอบสนองวันที่จัดส่งของคุณ
