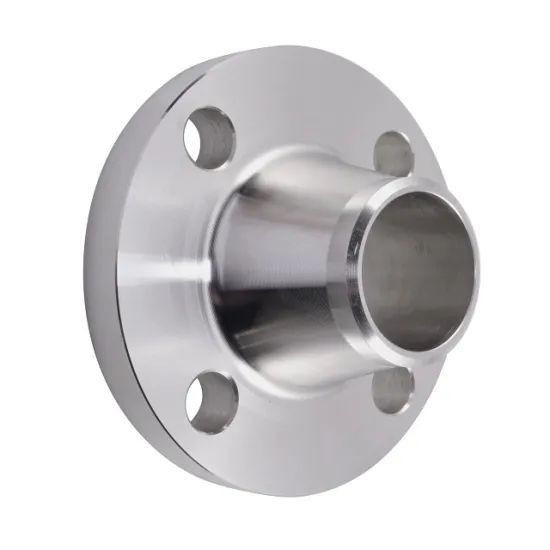

หน้าแปลนเชื่อมเหล็กกล้าคาร์บอนขนาดเต็มคอ

คำอธิบาย

หน้าแปลนเชื่อมแบบก้นกับคอเป็นแบบข้อต่อท่อ ซึ่งเป็นแบบหน้าแปลนแบบมีคอและแบบเปลี่ยนผ่านของท่อกลมและการเชื่อมแบบก้นกับท่อ หน้าแปลนเชื่อมแบบก้นไม่เปลี่ยนรูปง่าย ปิดผนึกอย่างดี ใช้กันอย่างแพร่หลาย โดยมีข้อกำหนดที่เข้มงวดและยืดหยุ่นที่สอดคล้องกันและการเปลี่ยนการทำให้บางของการเชื่อมชนที่เหมาะสมระยะห่างระหว่างจุดเชื่อมและพื้นผิวข้อต่อมีขนาดใหญ่ และพื้นผิวข้อต่อปราศจากการเสียรูปของอุณหภูมิในการเชื่อม

หน้าแปลนเชื่อมคอก้นเป็นของหน้าแปลนหนึ่ง เนื่องจากโครงสร้างการเปลี่ยนผ่านและการเชื่อมแบบก้นของคอเทเปอร์ ความแข็งแรงและความแข็งแกร่งของหน้าแปลนจึงแข็งแกร่งขึ้น และประสิทธิภาพการปิดผนึกนั้นดีกว่าหน้าแปลนเชื่อมแบบเรียบข้อเสียคือต้องผลิตโดยการตีขึ้นรูป ใช้วัสดุจำนวนมาก และต้นทุนการผลิตสูง

ลักษณะเฉพาะ

1. เหมาะสำหรับแรงดันสูง อุณหภูมิสูง หรือความต้องการปิดผนึกสูง

2. หน้าแปลนเชื่อมแบบก้นโดยทั่วไปทำจากกระบวนการตีหรือปลอม

.เมื่อใช้เหล็กแผ่นหรือเหล็กฉากสำหรับการผลิต ต้องเป็นไปตามข้อกำหนดต่อไปนี้:

(1) หน้าแปลนเชื่อมชนจะต้องมีการตรวจจับข้อบกพร่องล้ำเสียงโดยไม่มีข้อบกพร่องในการเคลือบ

(2) ให้ตัดเป็นแถบตามทิศทางการหมุนของเหล็ก งอและก้นเชื่อมเป็นวงแหวน และพื้นผิวของเหล็กจะต้องเป็นพื้นผิวทรงกระบอกของวงแหวนแผ่นเหล็กจะต้องไม่ถูกกลึงเข้ากับหน้าแปลนเชื่อมก้นคอโดยตรง

(3) รอยเชื่อมแบบก้นของแหวนจะต้องเป็นรอยเชื่อมแบบเจาะเต็ม

(4) รอยเชื่อมแบบก้นของแหวนจะต้องผ่านการอบชุบด้วยความร้อนหลังการเชื่อม และจะต้องอยู่ภายใต้การตรวจจับข้อบกพร่องของรังสีหรืออัลตราโซนิก 100% และการตรวจจับรังสีจะต้องเป็นไปตามมาตรฐาน และการตรวจจับด้วยอัลตราโซนิกจะต้องเป็นไปตามข้อกำหนดของประเทศ

ข้อมูลจำเพาะ

เอกสารข้อมูลทางเทคนิค

แผ่นข้อมูลครีบเหล็กกล้าคาร์บอนโพสต์ขนาดเต็ม

ความแตกต่างระหว่างหน้าแปลนเชื่อมก้นและหน้าแปลนเชื่อมแบน

1. รูปแบบการเชื่อมที่แตกต่างกัน: การเชื่อมแบบแบนไม่สามารถทำเอ็กซ์เรย์ได้ในขณะที่รอยเชื่อมแบบก้นสามารถทำได้

2. รูปแบบของรอยเชื่อมระหว่างท่อที่มีหน้าแปลนเชื่อมคอแบนและหน้าแปลนเป็นแบบเชื่อมเนื้อ ส่วนรูปแบบของรอยเชื่อมระหว่างหน้าแปลนที่มีการเชื่อมแบบคอแบนและท่อเป็นรอยเชื่อมแบบเส้นรอบวง

3. รูปแบบของการเชื่อมแบบเรียบคือการเชื่อมแบบสองชิ้น และรูปแบบของการเชื่อมแบบก้นคือการเชื่อมแบบเส้นรอบวงก้นเดียว

4. วัสดุที่แตกต่างกัน: วัสดุของหน้าแปลนเชื่อมพร้อมคอกลึงจากแผ่นเหล็กธรรมดาที่มีความหนาตรงตามข้อกำหนด ในขณะที่วัสดุของหน้าแปลนเชื่อมพร้อมคอส่วนใหญ่จะกลึงจากชิ้นส่วนเหล็กหลอม

แอปพลิเคชัน

1 หน้าแปลนเชื่อมก้นไม่ง่ายที่จะทำให้เสียโฉม ปิดผนึกอย่างดี และใช้กันอย่างแพร่หลาย

2 มีข้อกำหนดที่เข้มงวดและยืดหยุ่นและการเปลี่ยนการทำให้ผอมบางของการเชื่อมชนที่เหมาะสม

3, ระยะห่างระหว่างจุดเชื่อมกับพื้นผิวข้อต่อมีขนาดใหญ่ และพื้นผิวข้อต่อปราศจากการเสียรูปของอุณหภูมิการเชื่อม

4 ใช้โครงสร้างรูปทรงแตรที่ค่อนข้างซับซ้อน ซึ่งเหมาะสำหรับท่อที่มีแรงดันขนาดใหญ่หรือความผันผวนของอุณหภูมิ หรือท่อที่มีอุณหภูมิสูง ความดันสูงและอุณหภูมิต่ำ

5 โดยทั่วไปใช้สำหรับท่อที่มี PN มากกว่า 2.5MPa Pipeline และการเชื่อมต่อวาล์วยังใช้ในการขนส่งท่อส่งสื่อที่มีราคาแพง ไวไฟ และระเบิดได้

บรรจุุภัณฑ์

NS.บรรจุภัณฑ์ถุงฟองพลาสติก b. แพคเกจถุงผ้า c.Pallet d.กำหนดเอง

เวลาจัดส่ง

โรงงานครีบเหล็กกล้าคาร์บอนโพสต์ขนาดเต็มของเรามีความสามารถในการผลิตสูงเวลาในการจัดส่งคือ 45 วันสำหรับปริมาณน้อยหรือหากคุณรีบร้อนสำหรับสิ่งนั้น เราสามารถจัดเตรียมและตรงตามวันที่จัดส่งของคุณ
