รายละเอียดสินค้า:
|
| วัสดุ: | SS304 SS316L | การเชื่อมต่อ: | งานเชื่อม |
|---|---|---|---|
| มาตรฐาน: | DIN, ANSI, ASTM, GB | ขนาด: | ไม่มีรอยต่อ 1/2" ถึง 24" |
| แอปพลิเคชัน: | ก่อสร้าง ต่อท่อ | การบรรจุ: | กล่อง / กล่องไม้ / กล่องไม้โพลี |
| แสงสูง: | SS316L ข้อต่อท่อข้าม 4 ทาง,ข้อต่อท่อเพล็กซ์ครอส,ข้อต่อท่อสแตนเลส ASME Cross |
||

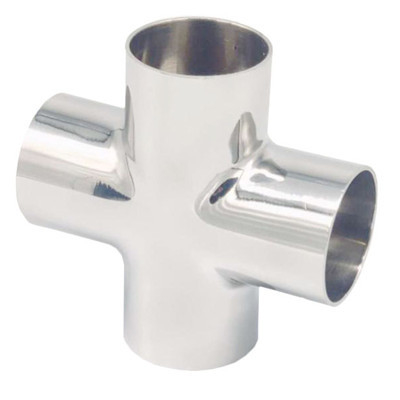

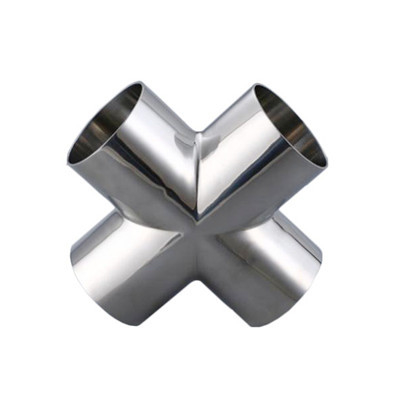

กากบาทสแตนเลสเป็นอุปกรณ์ท่อชนิดหนึ่งที่ใช้ที่สาขาของท่อสำหรับการผลิตกากบาทที่มีท่อไร้รอยต่อ มีสองกระบวนการที่ใช้กันทั่วไป: การนูนของไฮดรอลิกและการกดร้อน
กากบาทสแตนเลสใช้กระบวนการกดหลังจากการให้ความร้อน ซึ่งช่วยลดปริมาณอุปกรณ์ที่จำเป็นสำหรับการขึ้นรูปวัสดุกากบาทกดร้อนสามารถปรับให้เข้ากับวัสดุได้หลากหลายกระบวนการขึ้นรูปนี้มักใช้สำหรับไม้กางเขนที่มีเส้นผ่านศูนย์กลางขนาดใหญ่และผนังท่อหนา
วัสดุ: สแตนเลส 304/316
การเชื่อมต่อ: เชื่อมต่ออย่างรวดเร็วกับ Hose Barb
ช่วงขนาด: 1" ถึง 4" และ 25.4mm-101.6mm
แรงดันแตก: 1/3 ถึง 25 psig (0.02 ถึง 1.7 บาร์)
อุณหภูมิในการทำงาน: -10 ℉ ~ 400 ℉ (-23 ℃ ~ 204 ℃)
ASME B16.9 สแตนเลส 316 เพล็กซ์ 3/4 เหล็กกล้าไร้สนิมข้ามแผ่นข้อมูลทางเทคนิคดังต่อไปนี้:
| ขนาดท่อปกติ (นิ้ว) | เส้นผ่านศูนย์กลางภายนอก | อ่อนโยนต่อจุดจบ | |
| ค | เอ็ม | ||
| 1/2 | 21.3 | 25.4 | |
| 3/4 | 26.7 | 28.4 | |
| 1 | 33.4 | 38.1 | |
| 1 1/4 | 42.2 | 47.8 | |
| 1 1/2 | 48.3 | 57.2 | |
| 2 | 60.3 | 63.5 | |
| 2 1/2 | 73 | 76.2 | |
| 3 | 88.9 | 85.9 | |
| 3 1/2 | 101.6 | 95.3 | |
| 4 | 114.3 | 104.6 | |
| 5 | 141.3 | 124 | |
| 6 | 168.3 | 142.7 | |
| 8 | 219.1 | 177.8 | |
| 10 | 273.1 | 215.9 | |
| 12 | 323.9 | 254 | |
| 14 | 355.6 | 279.4 | |
กากบาทสแตนเลสเกิดจากการกดร้อนท่อที่ว่างเปล่าที่ใหญ่กว่าเส้นผ่านศูนย์กลางของกากบาทจะถูกทำให้แบนตามขนาดของเส้นผ่านศูนย์กลางของกากบาท และเปิดรูที่ส่วนของท่อสาขาที่ยืดออก
ช่องว่างของหลอดถูกทำให้ร้อนและใส่ลงในแม่พิมพ์ขึ้นรูป และแม่พิมพ์สำหรับดึงท่อสาขาถูกติดตั้งในช่องว่างของหลอด
ภายใต้การกระทำของแรงดัน ช่องว่างของท่อจะถูกบีบอัดในแนวรัศมีในกระบวนการอัดในแนวรัศมี โลหะจะไหลไปยังท่อสาขาและสร้างท่อสาขาภายใต้แรงตึงของดาย
กระบวนการทั้งหมดเกิดขึ้นจากการบีบอัดรัศมีของท่อเปล่าและกระบวนการยืดของท่อสาขา
โลหะของท่อสาขากากบาทกดร้อนได้รับการชดเชยโดยการเคลื่อนที่ในแนวรัศมีของท่อที่ว่างเปล่า ดังนั้นจึงเรียกอีกอย่างว่ากระบวนการชดเชยในแนวรัศมี
กากบาทสแตนเลสถูกนำมาใช้กันอย่างแพร่หลายในโรงไฟฟ้ารายใหญ่, อุตสาหกรรมเคมี, อุตสาหกรรมเบา, โลหะ, การก่อสร้างในเมือง, การต่อเรือ, วิศวกรรมก๊าซธรรมชาติ, การผลิตอาหาร, การผลิตกระดาษ, ยาและอุตสาหกรรมอื่น ๆ ในและต่างประเทศ
