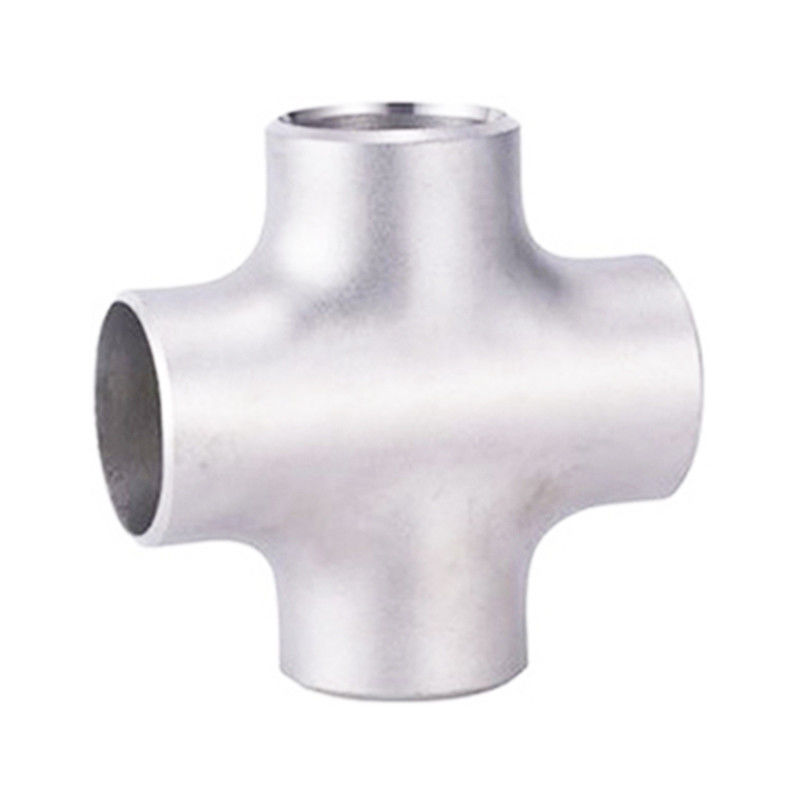

SS Buttweld Cross Tee อุปกรณ์ท่อเหล็กอุตสาหกรรม

คำอธิบาย

กากบาทเป็นตัวเชื่อมต่อท่อซึ่งใช้ที่ท่อสาขาของท่อหลักทีออฟสามารถแบ่งออกเป็นเส้นผ่านศูนย์กลางเท่ากันและลดเส้นผ่านศูนย์กลางปลายหัวฉีดของทีทีกากบาทที่มีเส้นผ่านศูนย์กลางเท่ากันมีขนาดเท่ากันขนาดหัวฉีดหลักของแท่นตัดขวางจะเท่ากัน และขนาดหัวฉีดของท่อสาขาจะเล็กกว่าท่อหลัก

กระบวนการผลิตของกากบาทส่วนใหญ่รวมถึงการโป่งของไฮดรอลิกและการกดร้อนการนูนของไฮดรอลิกของแท่นตัดขวางคือการใช้เครื่องกดไฮดรอลิกแบบพิเศษเพื่อฉีดของเหลวเข้าไปในท่อเปล่าที่มีเส้นผ่านศูนย์กลางเท่ากับแท่นตัดขวาง

กระบอกสูบด้านข้างแนวนอนทั้งสองข้างของเครื่องกดไฮดรอลิกเคลื่อนที่พร้อมกันเพื่อขับไล่ท่อเปล่า ปริมาตรของท่อเปล่าจะเล็กลง ความดันของเหลวในช่องว่างของท่อจะเพิ่มขึ้นวัสดุโลหะไหลไปตามช่องด้านในของแม่พิมพ์ภายใต้การกระทำสองเท่าของแรงดันของเหลวในกระบอกสูบด้านข้างและท่อว่างเปล่าและขยายท่อสาขา

ข้อมูลจำเพาะ

ช่วงขนาด:DN15-DN1200

โหมดการเชื่อมต่อ:การเชื่อม, เกลียว, หน้าแปลน

การเชื่อมต่อ: การเชื่อม, ชาย.

ลักษณะ

หลอดเปล่าถูกทำให้ร้อน ใส่ลงในแม่พิมพ์ขึ้นรูป และใส่ลงในแม่พิมพ์ของท่อสาขาที่ยืดออกภายใต้อิทธิพลของความกดดันช่องว่างของท่อถูกบีบอัดในแนวรัศมี ในกระบวนการบีบอัดในแนวรัศมี โลหะจะไหลไปยังทิศทางของท่อสาขาและสร้างท่อสาขาภายใต้ส่วนยืดของดาย

กระบวนการนูนไฮดรอลิกของกากบาทสามารถเกิดขึ้นได้ในครั้งเดียวโดยมีประสิทธิภาพการผลิตสูงเนื่องจากกระบวนการไฮโดรลิกโปนของกากบาทไม่มีรอยต่อต้องใช้อุปกรณ์จำนวนมากส่วนใหญ่จะใช้สำหรับการผลิตความหนาของผนังมาตรฐานที่น้อยกว่า dn400

น้ำหนักของอุปกรณ์ที่จำเป็นสำหรับกระบวนการกดร้อนของไม้กางเขนลดลง กากบาทกดร้อนสามารถปรับให้เข้ากับวัสดุได้หลากหลาย ซึ่งเหมาะสำหรับเหล็กกล้าคาร์บอนต่ำ เหล็กกล้าผสม และสแตนเลสโดยเฉพาะอย่างยิ่งสำหรับผนังท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่และหนา กระบวนการขึ้นรูปนี้มักจะถูกนำมาใช้

14, Butt welding cross เป็นข้อต่อท่อที่ทำจากเหล็กโดยการกดร้อนหรือการปลอมรูปแบบการเชื่อมต่อของมันคือการเชื่อมแบบชนตรงที่กากบาทและท่อเหล็ก

15, มาตรฐานการผลิตหลักของการเชื่อมแบบชนโดยทั่วไปคือ GB / T12459, GB / T13401, ASME B16.9, SH3408, SH3409, HG / T21635, Hg / T21631, SY / T0510

แอปพลิเคชัน

มาตรฐาน: GB12459-90, gb12401-90, ASME / ANSI b16.9, DIN, JIS เป็นต้น

วัสดุ: 304, 304L, 316, 316L, 317L, 321, 2205, 2507 เป็นต้น

ข้อมูลจำเพาะ: ไม่มีรอยต่อจาก DN15 ถึง DN600 ;เชื่อมจาก DN15 ถึง DN1200

การรักษาพื้นผิว: พ่นทราย กลิ้ง ดอง และขัดเงา

ความหนาของผนัง: 1.2mm-6mm r = 1.5D

โหมดการเชื่อมต่อ: การเชื่อม, การประกอบอย่างรวดเร็ว, เกลียว, หน้าแปลน

คุณสมบัติและคุณสมบัติ: ทนต่อความแตกต่างของอุณหภูมิได้มากความดันปกติ 16MPa;ทนต่อการกัดกร่อนได้ดีความแม่นยำ;ความหนาของผนัง.

การประยุกต์ใช้: ใช้กันอย่างแพร่หลายในวิศวกรรมปิโตรเคมี, น้ำมันและท่อส่งก๊าซ, วิศวกรรมท่อส่งก๊าซธรรมชาติ, โรงงานเคมี, โรงไฟฟ้า, อู่ต่อเรือ, ผลิตภัณฑ์นม, อาหาร, เบียร์, เครื่องดื่ม, ยา, เครื่องสำอางและเขตอุตสาหกรรมอื่น ๆ

เอกสารข้อมูลทางเทคนิค

SS Buttweld Cross Tee Industrial Steel Pipe Fittings แผ่นข้อมูลทางเทคนิคดังต่อไปนี้:

บรรจุุภัณฑ์

NS.บรรจุภัณฑ์ถุงฟองพลาสติก b. แพคเกจถุงผ้า c.Pallet d.ปรับแต่งได้

เวลาจัดส่ง

โรงงานเหล็กแบนของเรามีความสามารถในการผลิตสูง เวลาการส่งมอบคือ 45 วันสำหรับปริมาณน้อย หรือหากคุณรีบร้อนสำหรับสิ่งนั้น เราสามารถจัดเตรียมและตรงตามวันที่จัดส่งของคุณ
