รายละเอียดสินค้า:
|
| วัสดุ: | สแตนเลส | มาตรฐาน: | DIN, ANSI, ASTM, JIS |
|---|---|---|---|
| ขนาด: | ขนาดที่กำหนดเอง | แอปพลิเคชัน: | ต่อท่อ |
| การบรรจุ: | กล่องไม้ | การเชื่อมต่อ: | งานเชื่อม |
| แสงสูง: | สแตนเลสสตีลฟิตติ้งครอสฟิตติ้ง,SS304 ฟิตติ้งท่อครอส,DIN 4 ทางสแตนเลสครอส |
||

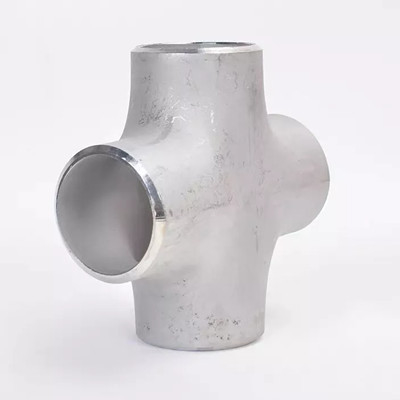

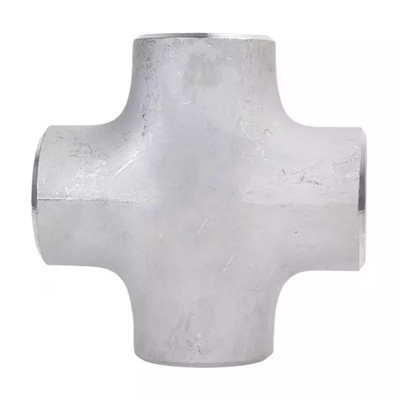

กากบาทสแตนเลสหมายถึงข้อต่อท่อน้ำที่ทำจากสแตนเลสซึ่งเป็นข้อต่อท่อที่ใช้ที่กิ่งก้านของท่อ
กากบาทสแตนเลสสามารถแบ่งออกเป็นเส้นผ่านศูนย์กลางเท่ากันและลดเส้นผ่านศูนย์กลางและปลายหัวฉีดที่มีเส้นผ่านศูนย์กลางเท่ากันมีขนาดเท่ากันขนาดของท่อหลักของตัวลดรูปกากบาทจะเท่ากัน ในขณะที่ขนาดของท่อสาขาจะเล็กกว่าขนาดของท่อหลัก
มาตรฐาน: DIN, ANSI, ASTM, JIS
วัสดุ: เหล็กกล้าคาร์บอน
ขนาด: dn10mm-1828mm
ความหนา: 2mm-45mm
การรักษาพื้นผิว: สีดำกันสนิม, เคลือบอีพ็อกซี่
SS304 ตาราง 4 นิ้ว 40 แผ่นข้อมูลทางเทคนิคข้ามเหล็กกล้าไร้สนิมแบบเชื่อมดังนี้:
| เส้นผ่านศูนย์กลางที่กำหนด | เส้นผ่านศูนย์กลางภายนอก | ศูนย์สู่จุดจบ | |||||
| D1 | D2 | ||||||
| DN | กรมอุทยานฯ | ซีรีส์ A | ซีรีส์ B | ซีรีส์ A | ซีรีส์ B | ค | เอ็ม |
| 15x15x15 | 1/2x1/2x1/2 | 21.3 | 18 | 21.3 | 18 | 25 | 25 |
| 15x15x10 | 1/2x1/2x3/8 | 21.3 | 18 | 17.3 | 14 | 25 | 25 |
| 15x15x8 | 1/2x1/2x1/4 | 21.3 | 18 | 13.7 | 10 | 25 | 25 |
| 20x20x20 | 3/4 x 3/4 x 3/4 | 26.9 | 25 | 26.9 | 25 | 29 | 29 |
| 20x20x15 | 3/4 x 3/4 x 1/2 | 26.9 | 25 | 21.3 | 18 | 29 | 29 |
| 20x20x10 | 3/4 x 3/4 x 3/8 | 26.9 | 25 | 17.3 | 14 | 29 | 29 |
| 25x25x25 | 1x1x1 | 33.7 | 32 | 33.7 | 32 | 38 | 38 |
| 25x25x20 | 1x 1x3/4 | 33.7 | 32 | 26.9 | 25 | 38 | 38 |
| 25x25x15 | 1x1x1/2 | 33.7 | 32 | 21.3 | 18 | 38 | 38 |
| 32x32x32 | 1.1/4x1.1/4x1.1/4 | 42.4 | 38 | 42.4 | 38 | 48 | 48 |
| 32x32x25 | 1.1/4x1.1/4x1 | 42.4 | 38 | 33.7 | 32 | 48 | 48 |
| 32x32x20 | 1.1/4x1.1/4x3/4 | 42.4 | 38 | 26.9 | 25 | 48 | 48 |
| 32x32x15 | 1.1/4x1.1/4x1/2 | 42.4 | 38 | 21.3 | 18 | 48 | 48 |
| 40x40x40 | 1.1/2x1.1/2x1.1/2 | 48.3 | 45 | 48.3 | 45 | 57 | 57 |
กากบาทสแตนเลสใช้กระบวนการขึ้นรูปของการนูนของไฮดรอลิกซึ่งเป็นกระบวนการขึ้นรูปของการขยายท่อสาขาผ่านการชดเชยตามแนวแกนของวัสดุโลหะ
กระบวนการคือการใช้เครื่องกดไฮดรอลิกเพื่อฉีดของเหลวเข้าไปในท่อเปล่าที่มีเส้นผ่านศูนย์กลางเท่ากันกับกากบาท และบีบท่อเปล่าผ่านการเคลื่อนที่แบบซิงโครนัสที่อยู่ตรงกลางของกระบอกสูบด้านข้างแนวนอนสองกระบอกของเครื่องกดไฮดรอลิก
หลังจากถูกอัดรีด ปริมาตรของท่อเปล่าจะเล็กลง และของเหลวในช่องว่างของท่อจะเพิ่มขึ้นตามปริมาตรของท่อเปล่าเมื่อถึงแรงดันที่ต้องการ วัสดุโลหะจะไหลไปตามช่องด้านในของแม่พิมพ์และขยายออกจากท่อสาขา
กากบาทสแตนเลสถูกนำมาใช้กันอย่างแพร่หลายในโรงไฟฟ้ารายใหญ่, อุตสาหกรรมเคมี, อุตสาหกรรมเบา, โลหะ, การก่อสร้างในเมือง, การต่อเรือ, วิศวกรรมก๊าซธรรมชาติ, การผลิตอาหาร, การผลิตกระดาษ, ยาและอุตสาหกรรมอื่น ๆ ในและต่างประเทศ
