รายละเอียดสินค้า:
|
| วัสดุ: | เหล็กกล้าคาร์บอน | การเชื่อมต่อ: | งานเชื่อม |
|---|---|---|---|
| ขนาด: | 1/8 '~ 6' | แอปพลิเคชัน: | ต่อท่อ น้ำมัน แก๊ส และอื่นๆ |
| มาตรฐาน: | DIN,ANSI | การบรรจุ: | บรรจุมาตรฐาน |
| แสงสูง: | A105 Carbon Steel Orifice Flange,B16.5 Carbon Steel Orifice Flange,ASME B16.5 orifice ชุดแปลน |
||

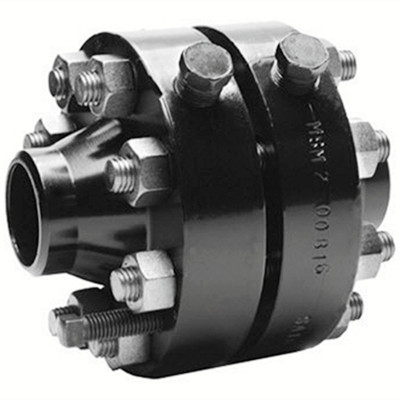

หน้าแปลนปากเหล็กคาร์บอน โหมดการเชื่อมต่อแตกต่างจากหน้าแปลนธรรมดาหน้าแปลนแผ่นปากปากเป็นแผ่นปากที่เชื่อมต่อกับท่อโดยเครื่องวัดอัตราการไหลแผ่นปากแผ่นปากปากถูกยึดไว้ตรงกลางโดยครีบทั้งสองด้าน และนำไปสู่เครื่องส่งสัญญาณความดันแตกต่างผ่านจุดรับแรงดันบนหน้าแปลนเพื่อวัดการไหล
ขนาด:DN10-DN3000
ความดัน: 150LB-2500LB
วัสดุ: ASTM A105/105N;A36
ความหนาของผนัง:STD,SCH40,XS,SCH60,SCH80
ASME / ANSI B16.5 A105 Class150 แผ่นข้อมูลทางเทคนิคของหน้าแปลนเหล็กกล้าคาร์บอน:
| เส้นผ่านศูนย์กลางที่กำหนด | ขนาด (มม.) | ||||
| เส้นผ่านศูนย์กลาง D | D1 | เส้นผ่านศูนย์กลางรูสลัก | D2 | NS | |
| 10 | 90 | 60 | 14 | 41 | 2 |
| 15 | 95 | 65 | 14 | 46 | 2 |
| 20 | 105 | 75 | 16 | 56 | 2 |
| 25 | 115 | 85 | 16 | 65 | 3 |
| 32 | 140 | 100 | 18 | 76 | 3 |
| 40 | 150 | 110 | 18 | 84 | 3 |
| 50 | 165 | 125 | 20 | 99 | 3 |
| 65 | 185 | 145 | 20 | 118 | 3 |
| 80 | 200 | 160 | 22 | 132 | 3 |
หน้าแปลนปากเหล็กคาร์บอนต้องให้แน่ใจว่าจุดศูนย์กลางของแผ่นปาก ศูนย์กลางหน้าแปลน ศูนย์ท่อ และปะเก็นมีศูนย์กลาง และศูนย์กลางที่แตกต่างกันจะต้องไม่เกิน 0.002d/ β ทิศทางแรงดันบวกและลบของแผ่นปากจะต้องสอดคล้องกับ ทิศทางการไหลของตัวกลาง
หน้าแปลนออริฟิซเหล็กกล้าคาร์บอนเป็นส่วนประกอบของมิเตอร์วัดการไหลของออริฟิส ซึ่งปรากฏเป็นคู่การไหลของวัสดุสามารถคำนวณได้ตามสูตรโดยใช้ความแตกต่างของแรงดันทั้งสองด้านของปากการไหล
