รายละเอียดสินค้า:
|
| วัสดุ: | SS304 SS316L | การเชื่อมต่อ: | งานเชื่อม |
|---|---|---|---|
| มาตรฐาน: | DIN, ANSI, ASTM, GB | ขนาด: | ขนาดที่กำหนดเอง |
| แอปพลิเคชัน: | ปิโตรเลียม เคมี ก่อสร้าง | การบรรจุ: | กล่องไม้,กระเป๋า |
| แสงสูง: | A106 หน้าแปลนสแตนเลส,ANSI B165 หน้าแปลนสแตนเลส,B165 316L หน้าแปลนเรียงราย |
||

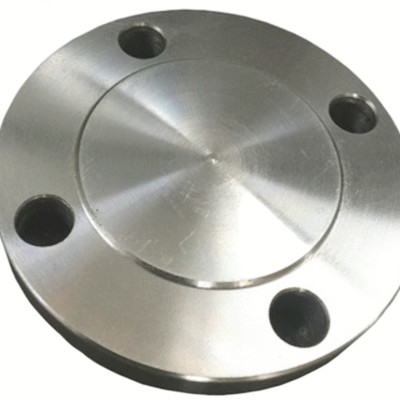

หน้าแปลนสแตนเลสเรียงรายหรือที่เรียกว่าหน้าแปลนคอมโพสิตและหน้าแปลนแหวนรองคือการเชื่อมสแตนเลสหรือซับแผ่นเหล็กสแตนเลสที่ด้านนอกของหน้าแปลนสแตนเลส (ส่วนใหญ่พื้นผิวการปิดผนึกและเส้นผ่านศูนย์กลางภายใน)เป็นหน้าแปลนแบบไม่มีรูตรงกลาง ใช้สำหรับอุดปลั๊กท่อฟังก์ชันนี้เหมือนกับของหัวเชื่อมและฝาท่อแบบเกลียว
มิติ:
900# : DN15-DN1000
1500#: DN15-DN600
2500#:D N15-DN300
มาตรฐาน:ASME/ANSI B16.5
วัสดุ:F304, F304L, F316, F316L
ANSI B165 ASTM A105 A106 304 316L เอกสารข้อมูลทางเทคนิคของหน้าแปลนสเตนเลสสตีลดังต่อไปนี้:
| ขนาดที่กำหนด | ขนาดการเชื่อมต่อ | ความหนาของหน้าแปลน | มิติของพื้นผิวการปิดผนึก | ความหนาของซับ | |||||
| เส้นผ่านศูนย์กลางภายนอกของหน้าแปลน | เส้นผ่านศูนย์กลางวงกลมตรงกลาง | เส้นผ่านศูนย์กลางรูสลัก | จำนวนรูสลัก | NS | ดล | พื้นผิวนูน | |||
| 40 | 130 | 100 | 14 | 4 | 14 | 80 | 30 | 3 | 2 |
| 50 | 140 | 110 | 14 | 4 | 14 | 90 | 45 | 3 | 2 |
| 65 | 160 | 130 | 14 | 4 | 14 | 110 | 60 | 3 | 2 |
| 80 | 190 | 150 | 18 | 4 | 16 | 128 | 75 | 3 | 2 |
| 100 | 210 | 170 | 18 | 4 | 16 | 148 | 95 | 3 | 2 |
| 125 | 240 | 200 | 18 | 8 | 18 | 178 | 110 | 3 | 2 |
| 150 | 265 | 225 | 18 | 8 | 18 | 202 | 130 | 3 | 2 |
| 200 | 320 | 280 | 18 | 8 | 20 | 258 | 190 | 4 | 2 |
| 250 | 375 | 335 | 18 | 12 | 22 | 312 | 235 | 4 | 2 |
| 300 | 440 | 395 | 22 | 12 | 22 | 365 | 285 | 5 | 3 |
หน้าแปลนบุด้วยสแตนเลสนั้นคล้ายกับหน้าแปลนแบบวนลูปมันทำจากวัสดุที่สอดคล้องกับพื้นผิวสัมผัสขนาดกลางและฝังหรือเชื่อมบนไปป์ไลน์ ซึ่งไม่เพียงแต่สามารถตอบสนองความคาดหวังของลูกค้าในโครงการใช้งาน แต่ยังช่วยลดต้นทุนการลงทุนได้อย่างมาก
ส่วนใหญ่ใช้หน้าแปลนเรียงรายสแตนเลสในหม้อไอน้ำและภาชนะรับความดัน, ปิโตรเลียม, อุตสาหกรรมเคมี, การต่อเรือ, ร้านขายยา, โลหะ, เครื่องจักร, อาหารและอุตสาหกรรมอื่น ๆ
