รายละเอียดสินค้า:
|
| วัสดุ: | เหล็กกล้าคาร์บอน | ขนาด: | 3/4'',1/8' ~ 6' |
|---|---|---|---|
| การเชื่อมต่อ: | งานเชื่อม | มาตรฐาน: | DIN, ANSI, ASTM, GB |
| แอปพลิเคชัน: | น้ำมัน ปิโตรเลียม ต่อท่อ | การบรรจุ: | กล่องไม้,กระเป๋า |
| แสงสูง: | B16.5 เหล็กกล้าคาร์บอน WN หน้าแปลน,SCH40 เหล็กกล้าคาร์บอน WN หน้าแปลน,SCH80 เหล็กกล้าคาร์บอน WN หน้าแปลน |
||

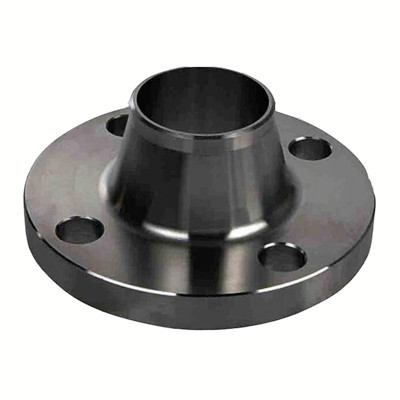

หน้าแปลน WN ของเหล็กกล้าคาร์บอนจะต้องเชื่อมทั้งชั้นในและชั้นนอกโดยทั่วไปจะใช้ในท่อส่งแรงดันปานกลางและสูงแรงดันเล็กน้อยของท่อส่งอยู่ระหว่าง 0.25 ~ 2.5MPa
หน้าแปลน WN ของเหล็กกล้าคาร์บอนใช้การเชื่อมต่อพื้นผิวปิดผนึกนูนเว้า และการติดตั้งซับซ้อน ดังนั้นค่าแรง วิธีการติดตั้ง และต้นทุนวัสดุเสริมค่อนข้างสูง
ความแรง: 0.6-2.5MPA
เส้นผ่านศูนย์กลาง: DN15-DN400
วัสดุ: A105,16Mn, 20 #
มาตรฐาน:DIN, ASME, ASME B16.5
ASME / BS B16.5 SCH40 SCH80 ASTM A105 เหล็กกล้าคาร์บอน WN ข้อมูลทางเทคนิคของหน้าแปลนดังนี้:
| DN | เส้นผ่านศูนย์กลาง | ขนาดการเชื่อมต่อ | ความหนาของหน้าแปลน | |||||
| NS | NS | NS | K | หลี่ | NS | NS | ค | |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 |
| 32 | 42.4 | 38 | 140 | 100 | 18 |
4 |
M16 | 18 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 |
| 50 | 603 | 57 | 165 | 125 | 18 | 4 | M16 | 20 |
| 65 | 76.1 | 76 | 185 | 145 | 18 | 4 | M16 | 20 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | M16 | 20 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | M16 | 22 |
| 125 | 139.7 | 133 | 250 | 210 | 18 | 8 | M16 | 22 |
| 150 | 168.3 | 159 | 285 | 240 | 22 | 8 | M20 | 24 |
| 200 | 219.1 | 219 | 340 | 295 | 22 | 8 | M20 | 24 |
| 250 | 273 | 273 | 395 | 350 | 22 | 12 | M20 | 26 |
หน้าแปลน WN ของเหล็กกล้าคาร์บอนไม่เสียรูปง่าย มีการปิดผนึกที่ดีและมีการใช้กันอย่างแพร่หลายเหมาะสำหรับท่อที่มีความดันหรืออุณหภูมิผันผวนมาก อุณหภูมิสูง ความดันสูงและท่ออุณหภูมิต่ำ หรือสำหรับการเชื่อมต่อของท่อและวาล์วที่มากกว่า 2.5MPa
ส่วนใหญ่ใช้หน้าแปลนเหล็กคาร์บอน WN ในปิโตรเลียม อุตสาหกรรมเคมี การต่อเรือ ร้านขายยา โลหะ เครื่องจักร อาหาร และอุตสาหกรรมอื่น ๆ
