รายละเอียดสินค้า:
|
| วัสดุ: | SS304 SS316L | การเชื่อมต่อ: | งานเชื่อม |
|---|---|---|---|
| มาตรฐาน: | DIN, ANSI, ASTM, GB | ขนาด: | 1/8"~2",1/2' ~ 6' |
| แอปพลิเคชัน: | น้ำมัน ปิโตรเลียม ต่อท่อ | การบรรจุ: | กล่อง / กล่องไม้ / กล่องไม้โพลี |
| แสงสูง: | ANSI B16.5 หน้าแปลนสแตนเลส,F51 หน้าแปลนสแตนเลส,A182 F51 WN หน้าแปลน |
||

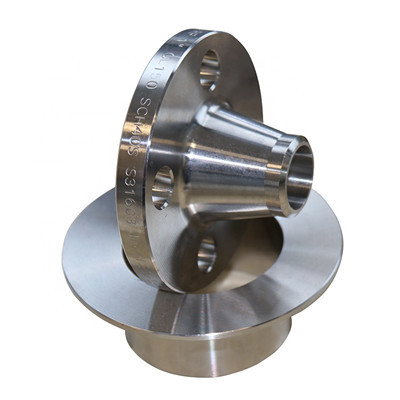

หน้าแปลนสแตนเลส WN มีรูปแบบการเชื่อมที่แตกต่างจากหน้าแปลนเชื่อมแบบแบนรอยเชื่อมระหว่างหน้าแปลนเชื่อมก้นคอและท่อเป็นรอยเชื่อมแบบเส้นรอบวง ในขณะที่หน้าแปลนเชื่อมแบบแบนเป็นรอยเชื่อมแบบเนื้อหน้าแปลนเชื่อมก้นคอส่วนใหญ่ทำจากเหล็กหลอม ในขณะที่หน้าแปลนเชื่อมแบบเรียบทำจากแผ่นเหล็กธรรมดา
ขนาด:DN15-2000
มาตรฐาน:DIN, ASME, ASME B16.5
วัสดุ:สแตนเลส 304/316/304L/316L
ความดัน:Class150/300/600/9001500/2500
ASTM A182 F51 F53 WN ANSI B16.5 เหล็กกล้าไร้สนิม WN ข้อมูลทางเทคนิคของหน้าแปลนดังนี้:
| เส้นผ่านศูนย์กลางที่กำหนด | ขนาด (มม.) | ||||
| เส้นผ่านศูนย์กลาง D | D1 | เส้นผ่านศูนย์กลางรูสลัก | D2 | NS | |
| 10 | 90 | 60 | 14 | 41 | 2 |
| 15 | 95 | 65 | 14 | 46 | 2 |
| 20 | 105 | 75 | 16 | 56 | 2 |
| 25 | 115 | 85 | 16 | 65 | 3 |
| 32 | 140 | 100 | 18 | 76 | 3 |
| 40 | 150 | 110 | 18 | 84 | 3 |
| 50 | 165 | 125 | 20 | 99 | 3 |
| 65 | 185 | 145 | 20 | 118 | 3 |
| 80 | 200 | 160 | 22 | 132 | 3 |
| 100 | 220 | 180 | 24 | 156 | 3 |
| 125 | 250 | 210 | 26 | 184 | 3 |
สแตนเลส Sตีน WN หน้าแปลนและหน้าแปลนเชื่อมแบบเรียบไม่สามารถเปลี่ยนได้จากมุมมองของการผลิต เส้นผ่านศูนย์กลางด้านในขนาดใหญ่ของหน้าแปลนเชื่อมแบบแบนหมายถึงน้ำหนักที่น้อยและต้นทุนต่ำจะต้องทดสอบหน้าแปลนเชื่อมชนคอที่มีเส้นผ่านศูนย์กลางมากกว่า 250 มม. และไม่จำเป็นต้องทดสอบหน้าแปลนดังกล่าว
สแตนเลส Sตีน WN หน้าแปลน เหมาะสำหรับปิโตรเลียม อุตสาหกรรมเคมี ประปา ระบบป้องกันอัคคีภัย พลังงานไฟฟ้า อวกาศ การต่อเรือ และอุตสาหกรรมอื่น ๆ
