รายละเอียดสินค้า:
|
| วัสดุ: | เหล็กกล้าคาร์บอน | ขนาด: | 1/8 '~ 6' |
|---|---|---|---|
| แอปพลิเคชัน: | น้ำมัน,แก๊สและอื่นๆ | มาตรฐาน: | DIN, ANSI, GB/T |
| การบรรจุ: | บรรจุมาตรฐาน | ความดัน: | ความดันปานกลาง |
| แสงสูง: | A105 หน้าแปลนเหล็กคาร์บอน,ANSI DIN หน้าแปลนเหล็กคาร์บอน,A105 หน้าแปลนเชื่อมแบบแบน |
||

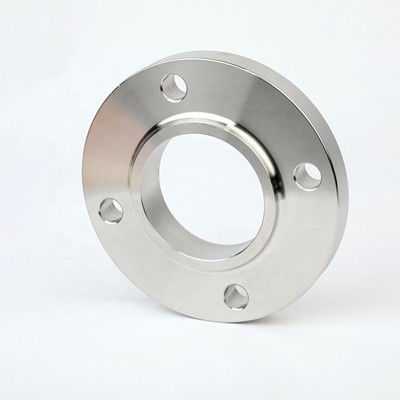

หน้าแปลนเชื่อมแบนเหล็กกล้าคาร์บอนไม่เสียรูปง่าย มีการปิดผนึกที่ดีและมีการใช้กันอย่างแพร่หลายมีข้อกำหนดด้านความแข็งแกร่งและความยืดหยุ่นที่สอดคล้องกันและการเปลี่ยนการทำให้บางของการเชื่อมแบบเรียบที่เหมาะสมระยะห่างระหว่างรอยต่อเชื่อมกับพื้นผิวข้อต่อมีขนาดใหญ่ และพื้นผิวข้อต่อปราศจากการเสียรูปของอุณหภูมิการเชื่อม
ข้อมูลจำเพาะ: dn15-dn2000
วัสดุ: 304, 316, 316L เป็นต้น
การบรรจุ: กล่องไม้หรืออื่นๆ
แรงดันที่กำหนด: sch10s, sch20s, etc
ANSI DIN Standard A105 แผ่นข้อมูลทางเทคนิคหน้าแปลนเหล็กคาร์บอนแบนเชื่อมดังต่อไปนี้:
| DN | เส้นผ่านศูนย์กลางภายนอก A1 |
ขนาดการเชื่อมต่อ | ความหนาของหน้าแปลน | เส้นผ่านศูนย์กลางด้านในของหน้าแปลน | ความกว้างของร่อง | ||||||
| เส้นผ่านศูนย์กลางภายนอกของหน้าแปลน | K | หลี่ | NS | ไทย | |||||||
| NS | NS | NS | NS | ||||||||
| 10 | 17.2 | 14 | 90 | 60 | 14 | 4 | M12 | 14 | 18 | 15 | 4 |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 | 22.5 | 19 | 4 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 | 27. 5 | 26 | 4 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 | 34. 5 | 33 | 5 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 43.5 | 39 | 5 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 49.5 | 46 | 5 |
| 50 | 60.3 | 57 | 165 | 125 | 18 | 4 | M16 | 19 | 61.5 | 59 | 5 |
| 65 | 76.1 | 76 | 185 | 145 | 18 | 8 | M16 | 20 | 77.5 | 78 | 6 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | M16 | 20 | 90.5 | 91 | 6 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | M16 | 22 | 116 | 110 | 6 |
| 125 | 139.7 | 133 | 250 | 210 | 18 | 8 | M16 | 22 | 143.5 | 135 | 6 |
หน้าแปลนเชื่อมแบนเหล็กกล้าคาร์บอนใช้โครงสร้างทรัมเป็ตที่ซับซ้อน ซึ่งเหมาะสำหรับท่อที่มีความดันหรืออุณหภูมิผันผวนมาก หรือท่อที่มีอุณหภูมิสูง ความดันสูงและอุณหภูมิต่ำโดยทั่วไปใช้สำหรับเชื่อมต่อท่อและวาล์วที่มี PN มากกว่า 2.5MPaนอกจากนี้ยังใช้สำหรับท่อส่งสื่อที่มีราคาแพง ติดไฟได้ และระเบิดได้
ส่วนใหญ่จะใช้หน้าแปลนเชื่อมเหล็กแบนในหม้อไอน้ำและภาชนะรับความดัน, ปิโตรเลียม, อุตสาหกรรมเคมี, การต่อเรือ, ร้านขายยา, โลหะ, เครื่องจักร, อาหารและอุตสาหกรรมอื่น ๆ
