รายละเอียดสินค้า:
|
| วัสดุ: | SS304 SS316L | การเชื่อมต่อ: | งานเชื่อม |
|---|---|---|---|
| มาตรฐาน: | DIN, ANSI, ASTM, GB | ขนาด: | 1/8"~2",1/2' ~ 6' |
| แอปพลิเคชัน: | ก่อสร้าง ต่อท่อ | การบรรจุ: | กล่องไม้,กระเป๋า |
| แสงสูง: | PN16 หน้าแปลนเชื่อมแบน,หน้าแปลนเชื่อม SS304 แบน,หน้าแปลนเชื่อมแบน 316L |
||

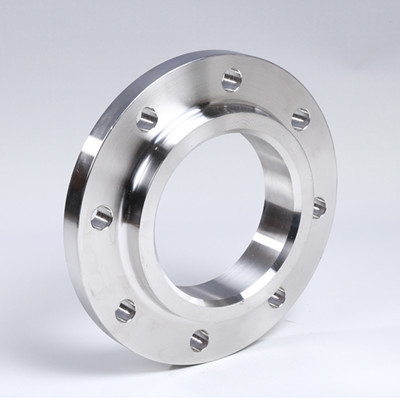

หน้าแปลนเชื่อมสแตนเลสแบนเป็นหน้าแปลนชนิดหนึ่งที่เชื่อมต่อกับเรือหรือท่อด้วยการเชื่อมเนื้อซึ่งเป็นของหน้าแปลนประเภทใดก็ได้หน้าแปลนเชื่อมแบบแบนสแตนเลสมีโครงสร้างเรียบง่ายและประหยัดวัสดุ แต่ประสิทธิภาพการซีลไม่ดีเท่าหน้าแปลนเชื่อมชนคอมีการใช้กันอย่างแพร่หลายในการเชื่อมต่อของภาชนะและท่อแรงดันปานกลางและต่ำ
ข้อมูลจำเพาะ: dn15-dn2000
วัสดุ: 304, 316, 316L เป็นต้น
การบรรจุ: กล่องไม้หรืออื่นๆ
แรงดันที่กำหนด: sch10s, sch20s, etc
PN16 10 25 40 SO SS304 316L แผ่นข้อมูลทางเทคนิคหน้าแปลนเชื่อมสเตนเลสสตีลแบนดังนี้:
| DN | เส้นผ่านศูนย์กลางภายนอก A1 |
ขนาดการเชื่อมต่อ | ความหนาของหน้าแปลน | เส้นผ่านศูนย์กลางด้านในของหน้าแปลน | ความกว้างของร่อง | ||||||
| เส้นผ่านศูนย์กลางภายนอกของหน้าแปลน | K | หลี่ | NS | ไทย | |||||||
| NS | NS | NS | NS | ||||||||
| 10 | 17.2 | 14 | 90 | 60 | 14 | 4 | M12 | 14 | 18 | 15 | 4 |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 | 22.5 | 19 | 4 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 | 27. 5 | 26 | 4 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 | 34. 5 | 33 | 5 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 43.5 | 39 | 5 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 49.5 | 46 | 5 |
| 50 | 60.3 | 57 | 165 | 125 | 18 | 4 | M16 | 19 | 61.5 | 59 | 5 |
| 65 | 76.1 | 76 | 185 | 145 | 18 | 8 | M16 | 20 | 77.5 | 78 | 6 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | M16 | 20 | 90.5 | 91 | 6 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | M16 | 22 | 116 | 110 | 6 |
| 125 | 139.7 | 133 | 250 | 210 | 18 | 8 | M16 | 22 | 143.5 | 135 | 6 |
| 150 | 168.3 | 159 | 285 | 240 | 22 | 8 | M20 | 24 | 170.5 | 161 | 6 |
หน้าแปลนเชื่อมสเตนเลสสตีลแบบแบนใช้ได้กับระบบท่อที่มีระดับแรงดันต่ำและไม่มีความผันผวนของแรงดัน แรงสั่นสะเทือนและการกระแทกที่รุนแรงง่ายต่อการจัดตำแหน่งเมื่อเชื่อมและประกอบ และราคาค่อนข้างถูก ดังนั้นจึงมีการใช้กันอย่างแพร่หลาย
ส่วนใหญ่จะใช้หน้าแปลนเชื่อมแบนสแตนเลสในปิโตรเคมี พลังงานไฟฟ้า เคมี การต่อเรือ ยา การผลิตกระดาษ และโครงการอื่น ๆ
