รายละเอียดสินค้า:
|
| วัสดุ: | เหล็กกล้าคาร์บอน | การเชื่อมต่อ: | งานเชื่อม |
|---|---|---|---|
| ขนาด: | 3/4'',1/8' ~ 6' | แอปพลิเคชัน: | ต่อท่อ |
| มาตรฐาน: | DIN,BSP,ANSI | ความดัน: | PN2.5,PN10 |
| แสงสูง: | CLASS150 หน้าแปลนเหล็กคาร์บอน,ASTM A105 หน้าแปลนเหล็กคาร์บอน,DN80 PN16 PL Flange |
||
หน้าแปลน Carbon Steel PL หมายถึงตัวเชื่อมต่อที่มีวัสดุของตัวเครื่องคือหน้าแปลนเหล็กคาร์บอนหรือหน้าแปลนปลายวัสดุหน้าแปลนรวมถึงการตีขึ้นรูป A105 หรือ Q235B, 10#, 20#, A3 steel, Q345B, 45 steel เป็นต้น
ขนาด:1/2"-60"
ความดัน:150#-2500#
ช่วงเส้นผ่านศูนย์กลาง: dn15-dn1000
วัสดุผลิตภัณฑ์: A105 16Mn 20 #
คุณลักษณะของผลิตภัณฑ์: ทนต่อการกัดกร่อน

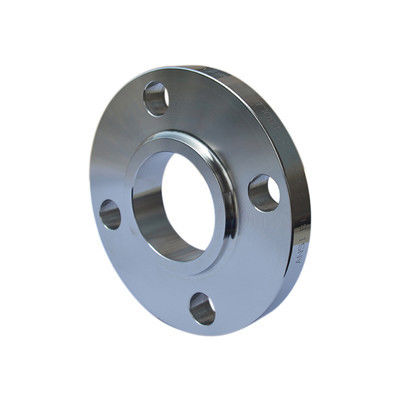

ASTM A105 CLASS150 Q235 DN80 PN16 Carbon Steel PL ข้อมูลทางเทคนิคของหน้าแปลนด้านล่าง:
| DN | เส้นผ่านศูนย์กลางภายนอก A1 |
ขนาดการเชื่อมต่อ | ความหนาของหน้าแปลน | เส้นผ่านศูนย์กลางด้านในของหน้าแปลน | ความกว้างของร่อง | ||||||
| เส้นผ่านศูนย์กลางภายนอกของหน้าแปลน | K | หลี่ | NS | ไทย | |||||||
| NS | NS | NS | NS | ||||||||
| 10 | 17.2 | 14 | 90 | 60 | 14 | 4 | M12 | 14 | 18 | 15 | 4 |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 | 22.5 | 19 | 4 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 | 27. 5 | 26 | 4 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 | 34. 5 | 33 | 5 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 43.5 | 39 | 5 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 49.5 | 46 | 5 |
| 50 | 60.3 | 57 | 165 | 125 | 18 | 4 | M16 | 19 | 61.5 | 59 | 5 |
| 65 | 76.1 | 76 | 185 | 145 | 18 | 8 | M16 | 20 | 77.5 | 78 | 6 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | M16 | 20 | 90.5 | 91 | 6 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | M16 | 22 | 116 | 110 | 6 |
| 125 | 139.7 | 133 | 250 | 210 | 18 | 8 | M16 | 22 | 143.5 | 135 | 6 |
| 150 | 168.3 | 159 | 285 | 240 | 22 | 8 | M20 | 24 | 170.5 | 161 | 6 |
| 200 | 219.1 | 219 | 340 | 295 | 22 | 12 | M20 | 26 | 221.5 | 222 | 8 |
หน้าแปลน Carbon Steel PL ผลิตขึ้นตามขนาดและช่วงความทนทานที่กำหนดโดยมาตรฐานแห่งชาติโดยปกติ เพื่อป้องกันการเกิดสนิม พื้นผิวของหน้าแปลนจะมีชั้นเคลือบด้วยไฟฟ้า (สังกะสีสีเหลือง สังกะสีสีขาว ฯลฯ) หรือทาสีด้วยน้ำมันกันสนิมและพ่นด้วยสีกันสนิม
หน้าแปลน PL ของเหล็กกล้าคาร์บอนใช้กันอย่างแพร่หลายในโครงการพื้นฐาน เช่น อุตสาหกรรมเคมี การก่อสร้าง การประปา การระบายน้ำ ปิโตรเลียม อุตสาหกรรมเบาและเบา เครื่องทำความเย็น สุขาภิบาล ประปา ระบบป้องกันอัคคีภัย พลังงานไฟฟ้า การบินและอวกาศ การต่อเรือ และอื่นๆ
