รายละเอียดสินค้า:
|
| วัสดุ: | สแตนเลส | การเชื่อมต่อ: | งานเชื่อม |
|---|---|---|---|
| ขนาด: | 1/8 '~ 6' | แอปพลิเคชัน: | ต่อท่อ แก๊ส และอื่นๆ |
| มาตรฐาน: | DIN, ANSI, GB/T | การบรรจุ: | บรรจุมาตรฐาน |
| แสงสูง: | ASTM A182 หน้าแปลนสแตนเลส,หน้าแปลนสแตนเลส 304,ASTM A182 PL Flange |
||
หน้าแปลน PL สแตนเลสมีข้อดีของการจัดหาวัสดุที่สะดวก ผลิตง่าย ต้นทุนต่ำ และประยุกต์กว้างอย่างไรก็ตาม ความแข็งแกร่งนั้นไม่ดี ดังนั้นจึงไม่ควรใช้ในระบบท่อของกระบวนการทางเคมีที่มีข้อกำหนดของอุปสงค์และอุปทาน ความไวไฟ การระเบิด และระดับสุญญากาศสูงและโอกาสที่มีอันตรายสูงและรุนแรงชนิดพื้นผิวการปิดผนึกมีระนาบและพื้นผิวนูน
ขนาด:1/2"-60"
ความดัน:150#-2500#
เส้นผ่านศูนย์กลาง:PN16-PN100
มาตรฐาน:ANSI, DIN, GB, ASME

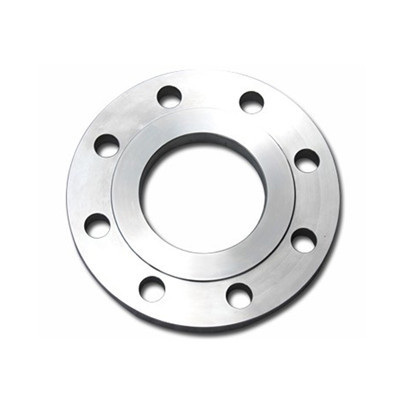

ASTM A182 304 อุปกรณ์ท่อโลหะสแตนเลส PL หน้าแปลนข้อมูลทางเทคนิคแผ่นดังต่อไปนี้:
| DN | เส้นผ่านศูนย์กลาง | ขนาดการเชื่อมต่อ | ความหนาของหน้าแปลน | เส้นผ่าศูนย์กลางภายใน | น้ำหนักตามทฤษฎี | ||||||
| NS | NS | NS | K | หลี่ | NS | NS | ค | NS | NS | กิโลกรัม | |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 | 22 | 19 | 0.68 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 | 27.5 | 26 | 0.94 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 | 34.7 | 33 | 1.12 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 43.5 | 39 | 1.86 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 49.5 | 46 | 2.12 |
| 50 | 603 | 57 | 165 | 125 | 18 | 4 | M16 | 20 | 61.5 | 59 | 2.77 |
| 65 | 76.1 | 76 | 185 | 145 | 18 | 4 | M16 | 20 | 77.5 | 78 | 3.31 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | M16 | 20 | 90.5 | 91 | 3.59 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | M16 | 22 | 116 | 110 | 4.57 |
| 125 | 139.7 | 133 | 250 | 210 | 18 | 8 | M16 | 22 | 141.5 | 135 | 5.65 |
| 150 | 168.3 | 159 | 285 | 240 | 22 | 8 | M20 | 24 | 170.5 | 161 | 7.61 |
| 200 | 219.1 | 219 | 340 | 295 | 22 | 8 | M20 | 24 | 221.5 | 222 | 9.24 |
| 250 | 273 | 273 | 395 | 350 | 22 | 12 | M20 | 26 | 276.5 | 247 | 11.9 |
| 300 | 323.9 | 325 | 445 | 400 | 22 | 12 | M20 | 28 | 327.5 | 328 | 14.6 |
สแตนเลสPL Flange เป็นหน้าแปลนทั่วไปที่มีแรงดัน pn2.5, pn6, PN10, PN16 และ PN25รูปแบบการเชื่อมคือการสอดท่อเข้าไปในหน้าแปลนเพื่อทำการเชื่อมวัสดุของหน้าแปลนเชื่อมแบบแบนประกอบด้วย 304,316,316l
สแตนเลสPL Flange ใช้กันอย่างแพร่หลายในโครงการพื้นฐานเช่นอุตสาหกรรมเคมี, การก่อสร้าง, น้ำประปา, การระบายน้ำ, ปิโตรเลียม, อุตสาหกรรมเบาและเบา, เครื่องทำความเย็น, สุขาภิบาล, ประปาและอื่น ๆ
