รายละเอียดสินค้า:
|
| วัสดุ: | เหล็กกล้าคาร์บอน | ขนาด: | 1/2''-72',1/2"-4 8" |
|---|---|---|---|
| มาตรฐาน: | DIN, ANSI, ASME, GB | การใช้งาน: | เข้าร่วมสายท่อ |
| ความหนา: | 2mm-50mm | การบรรจุ: | กล่องไม้หรือพาเลท |
| แสงสูง: | B16.5 หน้าแปลนเกลียวเหล็กกล้าคาร์บอน,SCH40 หน้าแปลนเกลียวเหล็กคาร์บอน,SCH80 หน้าแปลนเกลียวเหล็กกล้าคาร์บอน |
||

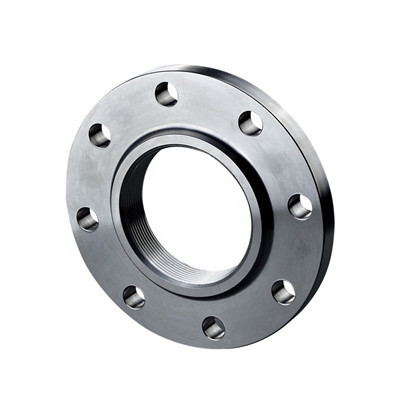

หน้าแปลนเกลียวเหล็กกล้าคาร์บอนมีความแข็งแกร่งสูงและเหมาะสำหรับงานที่มีความดันและอุณหภูมิสูงพื้นผิวการปิดผนึกของหน้าแปลนมีหลายประเภท: พื้นผิวปิดผนึกระนาบซึ่งเหมาะสำหรับโอกาสที่มีแรงดันต่ำและสื่อปลอดสารพิษพื้นผิวการปิดผนึกนูนเว้า เหมาะสำหรับโอกาสที่มีความดันสูงขึ้นเล็กน้อย
ขนาด:1/2"-24"
มาตรฐาน:ANSI, DIN, GB, ASME
ระดับความดัน: 150lbs ถึง 3000lbs
วัสดุ: ASTM A182 F304,316L
ASME / BS B16.5 SCH40 SCH80 ASTM A105 แผ่นข้อมูลทางเทคนิคของหน้าแปลนเกลียวเหล็กกล้าคาร์บอนดังนี้:
| DN | เส้นผ่านศูนย์กลาง | ขนาดการเชื่อมต่อ | ความหนาของหน้าแปลน | เส้นผ่าศูนย์กลางภายใน | น้ำหนักตามทฤษฎี | ||||||
| NS | NS | NS | K | หลี่ | NS | NS | ค | NS | NS | กิโลกรัม | |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 | 22 | 19 | 0.68 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 | 27.5 | 26 | 0.94 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 | 34.7 | 33 | 1.12 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 43.5 | 39 | 1.86 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 49.5 | 46 | 2.12 |
| 50 | 603 | 57 | 165 | 125 | 18 | 4 | M16 | 20 | 61.5 | 59 | 2.77 |
| 65 | 76.1 | 76 | 185 | 145 | 18 | 4 | M16 | 20 | 77.5 | 78 | 3.31 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | M16 | 20 | 90.5 | 91 | 3.59 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | M16 | 22 | 116 | 110 | 4.57 |
| 125 | 139.7 | 133 | 250 | 210 | 18 | 8 | M16 | 22 | 141.5 | 135 | 5.65 |
| 150 | 168.3 | 159 | 285 | 240 | 22 | 8 | M20 | 24 | 170.5 | 161 | 7.61 |
| 200 | 219.1 | 219 | 340 | 295 | 22 | 8 | M20 | 24 | 221.5 | 222 | 9.24 |
หน้าแปลนเกลียวเหล็กกล้าคาร์บอนใช้เป็นคู่มักใช้ในท่อแรงดันต่ำหน้าแปลนเชื่อมใช้สำหรับแรงดันที่สูงกว่า 4 กก.ระหว่างหน้าแปลนทั้งสองจะต้องเพิ่มปะเก็นปิดผนึกแล้วยึดด้วยสลักเกลียวความหนาของครีบที่มีแรงกดดันต่างกันและสลักเกลียวที่ใช้ก็ต่างกัน
หน้าแปลนเกลียวเหล็กกล้าคาร์บอนมีประสิทธิภาพครอบคลุมที่ดี ดังนั้นจึงเหมาะสำหรับงานวิศวกรรมพื้นฐานเช่นอุตสาหกรรมเคมี ก่อสร้าง การระบายน้ำ ปิโตรเลียม อุตสาหกรรมเบาและเบา เครื่องทำความเย็น ประปา ไฟฟ้า และอื่น ๆ
