รายละเอียดสินค้า:
|
| วัสดุ: | SS304 SS316L | มาตรฐาน: | DIN, ANSI, ASTM, GB |
|---|---|---|---|
| ขนาด: | ขนาดที่กำหนดเอง | แอปพลิเคชัน: | ก่อสร้าง ต่อท่อ |
| การบรรจุ: | กล่องไม้ | เทคนิค: | ก้นเชื่อม |
| แสงสูง: | หน้าแปลนสแตนเลสคลาส 600,หน้าแปลนสแตนเลส ASME B16.5,หน้าแปลนรวม ASME B16.5 |
||

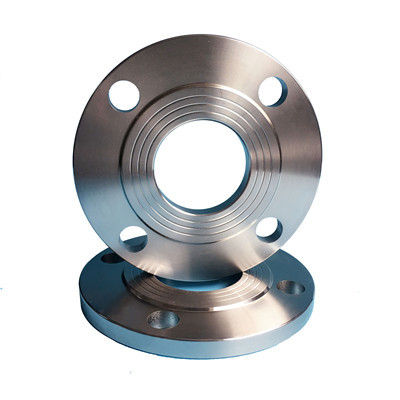

หน้าแปลนอินทิกรัลสแตนเลสเป็นของหน้าแปลนท่อเหล็กเชื่อมชนที่มีคอในมาตรฐานภายในประเทศต่างๆ หากใช้เพื่อเป็นตัวแทนของหน้าแปลนส่วนใหญ่จะใช้ในท่อที่มีแรงดันสูงกระบวนการผลิตโดยทั่วไปคือการหล่อปลายท่อของหน้าแปลนอินทิกรัลนั้นหนากว่าหน้าแปลนเชื่อมแบบก้น และเส้นผ่านศูนย์กลางภายในของหน้าแปลนอินทิกรัลจะเหมือนกับเส้นผ่านศูนย์กลางที่ระบุ ยกเว้น PN1.6MPa และ dn450
ขนาด: 1/2 "ถึง 48"
ระดับความดัน:150-2500LBS
มาตรฐาน: ANSI, DIN, GB, ASME
วัสดุเกรด:304/304L/316/316L
ASME b16.5 316L 6 นิ้ว class600 เอกสารข้อมูลทางเทคนิคหน้าแปลนอินทิกรัลสแตนเลสดังนี้:
| เส้นผ่านศูนย์กลางที่กำหนด | ขนาด (มม.) | ||||
| เส้นผ่านศูนย์กลาง D | D1 | เส้นผ่านศูนย์กลางรูสลัก | D2 | NS | |
| 10 | 90 | 60 | 14 | 41 | 2 |
| 15 | 95 | 65 | 14 | 46 | 2 |
| 20 | 105 | 75 | 16 | 56 | 2 |
| 25 | 115 | 85 | 16 | 65 | 3 |
| 32 | 140 | 100 | 18 | 76 | 3 |
| 40 | 150 | 110 | 18 | 84 | 3 |
| 50 | 165 | 125 | 20 | 99 | 3 |
| 65 | 185 | 145 | 20 | 118 | 3 |
| 80 | 200 | 160 | 22 | 132 | 3 |
| 100 | 220 | 180 | 24 | 156 | 3 |
สแตนเลส อินทิกรัลหน้าแปลนโดยทั่วไปจะยกพื้นผิว (RF)หากใช้ภายใต้สภาวะที่ติดไฟ ระเบิดได้ สูงและเป็นอันตรายอย่างยิ่ง สามารถเลือกพื้นผิวการซีลของพื้นผิวเว้านูน (MFM) และพื้นผิวร่องเดือย (TG) อื่นที่ไม่ใช่พื้นผิว RF ได้
