รายละเอียดสินค้า:
|
| วัสดุ: | SS304 SS316L | มาตรฐาน: | DIN, ANSI, ASTM, GB |
|---|---|---|---|
| ขนาด: | ขนาดที่กำหนดเอง | ใบสมัคร: | การก่อสร้างเชื่อมต่อท่อ |
| การบรรจุ: | กล่อง / กล่องไม้ / กล่องไม้โพลี | พื้นผิว: | สีดำ/สังกะสี/ขัดเงา |
| แสงสูง: | A105 หน้าแปลนสแตนเลส,ASME B16.5 หน้าแปลนสแตนเลส,ASME B16.5 หน้าแปลนคอเชื่อมยาว |
||

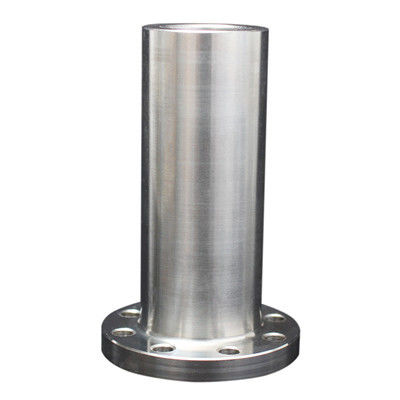

หน้าแปลนคอเชื่อมยาวมีความสูงของคอสูง ซึ่งช่วยเพิ่มความแข็งและความสามารถในการรับน้ำหนักของหน้าแปลน
หน้าแปลนคอยาวเมื่อเทียบกับหน้าแปลนเชื่อมแบบก้น ภาระงานเชื่อมมีขนาดใหญ่ ปริมาณการใช้ของแท่งเชื่อมสูงและไม่สามารถทนต่ออุณหภูมิสูงและความดันสูง การดัดซ้ำและความผันผวนของอุณหภูมิอย่างไรก็ตาม การติดตั้งในสถานที่นั้นสะดวกกว่า และสามารถละเว้นกระบวนการเชื่อมและนวดได้
เส้นผ่านศูนย์กลาง: DN15 - DN
วัสดุ: SS304, SS316
ความดัน:Class150-2500
มาตรฐาน: ASTM / ANSI, ISO, DIN
ASME B16.5 A105 แผ่นข้อมูลทางเทคนิคหน้าแปลนคอยาวหน้าแปลนสแตนเลสดังต่อไปนี้:
| ขนาดท่อที่กำหนด | เส้นผ่านศูนย์กลางภายนอก | OD ของใบหน้าที่ยกขึ้น | เส้นผ่านศูนย์กลางของดุมที่ Bevel | เส้นผ่านศูนย์กลางของ Bore | ความหนาของหน้าแปลนขั้นต่ำ | ความยาวผ่านฮับ |
| NS | NS | อี | NS | NS | หลี่ | |
| 1/2 | 89 | 35.1 | 30.2 | 12.7 | 11.2 | 228.6 |
| 3/4 | 99 | 42.9 | 38.1 | 19.1 | 12.7 | 228.6 |
| 1 | 108 | 50.8 | 50.8 | 25 | 11.2 | 228.6 |
| 11/4 | 117 | 63.5 | 60.5 | 31.8 | 15.7 | 228.6 |
| 11/2 | 127 | 73.2 | 66.5 | 38.1 | 17.5 | 228.6 |
| 2 | 152 | 91.9 | 82.6 | 50.8 | 19.1 | 228.6 |
| 21/2 | 178 | 104.6 | 95.3 | 63.5 | 22.4 | 228.6 |
| 3 | 191 | 127.0 | 108.0 | 76 | 23.9 | 228.6 |
| 31/2 | 216 | 139.7 | 124.0 | 88.9 | 23.9 | 228.6 |
| 4 | 229 | 157 | 139.7 | 101.6 | 23.9 | 304.8 |
| 5 | 254 | 185.7 | 165.1 | 127.0 | 23.9 | 304.8 |
| 6 | 279 | 215.9 | 196.9 | 152 | 25.4 | 304.8 |
| 8 | 343 | 269.7 | 247.7 | 203.2 | 28.4 | 304.8 |
| 10 | 406 | 323.9 | 304.8 | 254.0 | 30.2 | 304.8 |
โหมดการเชื่อมต่อ: น็อตหน้าแปลน, การเชื่อมต่อโบลต์
มาตรฐานการผลิต: Hg / t20615-2009, ASME B 16.5
เทคโนโลยีการผลิต: การตีขึ้นรูปโดยรวมแบบมืออาชีพ การตีขึ้นรูป ฯลฯ
โหมดการประมวลผล: กลึง CNC ความแม่นยำสูง กลึงธรรมดาจบ ฯลฯ
หน้าแปลนคอยาวใช้กันอย่างแพร่หลายในปิโตรเลียม อุตสาหกรรมเคมี ไฟฟ้าพลังน้ำ ยา โลหะวิทยา เส้นใยเคมี เครื่องทำความเย็น และอุตสาหกรรมอื่น ๆ
