รายละเอียดสินค้า:
|
| วัสดุ: | สแตนเลส | สัมพันธ์: | เชื่อม |
|---|---|---|---|
| ขนาด: | 1/8 '~ 6' | ใบสมัคร: | เชื่อมต่อท่อ |
| มาตรฐาน: | DIN,ANSI | การบรรจุ: | บรรจุมาตรฐาน |
| แสงสูง: | SS201 หน้าแปลนสแตนเลส,304 หน้าแปลนสแตนเลส,316L คอหน้าแปลนเชื่อมแบน |
||

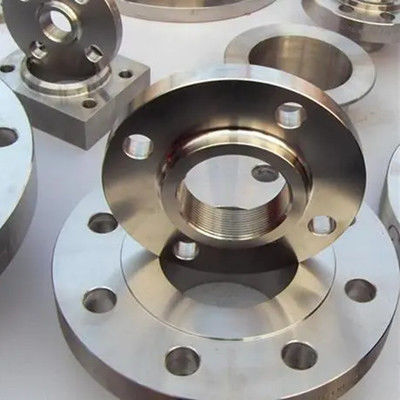

หน้าแปลนเชื่อมคอแบนเป็นหน้าแปลนที่ขยายท่อเหล็กและข้อต่อท่อเข้าไปในหน้าแปลนและเชื่อมต่อกับอุปกรณ์หรือท่อส่งผ่านรอยเชื่อมเนื้อหน้าแปลนยังเป็นของหน้าแปลนเชื่อมแบน เพราะมีคอสั้น ซึ่งช่วยเพิ่มความแข็งแรงของหน้าแปลน และปรับปรุงความแข็งแรงของแบริ่งของหน้าแปลนดังนั้นจึงสามารถใช้กับท่อส่งแรงดันสูงได้
เส้นผ่านศูนย์กลาง: DN15 - DN400
วัสดุ: SS304, SS316
ความดัน: 0.6---4.0MPa
มาตรฐาน: ASTM / ANSI, ISO, DIN
304 316L SS201 หน้าแปลนสแตนเลสแผ่นข้อมูลทางเทคนิคหน้าแปลนเชื่อมคอแบนดังต่อไปนี้:
| ข้อมูลจำเพาะ | ØD | d1 | d2 | NS | ชม | หลี่ | S-Ød3 |
| DN15 | 95 | 24.5 | 38 | 3 | 11.5 | 65 | 4-Ø14 |
| DN20 | 105 | 30.5 | 48 | 3 | 14 | 75 | 4-Ø14 |
| DN25 | 115 | 37.5 | S3 | 3 | 16 | 85 | 4-Ø14 |
| DN32 | 140 | 47 | 68 | 3 | 16.5 | 100 | 4-Ø18 |
| DN40 | 150 | 55 | 77 | 4 | 17.5 | 110 | 4-Ø18 |
| DN50 | 165 | 66 | 91 | 4 | 19.5 | 125 | 4-Ø18 |
| DN65 | 185 | 82 | 108 | 4 | 21 | 145 | 4-Ø18 |
| DN80 | 200 | 95 | 123 | 5 | 22 | 160 | 8-Ø18 |
| DN100 | 220 | 120 | 141 | 5 | 23 | 180 | 8-Ø18 |
| DN125 | 250 | 146 | 168 | 5 | 25 | 210 | 8-Ø18 |
| DN150 | 285 | 174 | 192 | 5 | 27 | 240 | 8-Ø22 |
| DN200 | 340 | 226 | 245 | 5 | 31 | 295 | 8-Ø22 |
| DN250 | 395 | 280 | 295 | 5 | 34 | 350 | 12-Ø22 |
| DN300 | 445 | 330 | 345 | 6 | 38 | 400 | 12-Ø22 |
| DN350 | 505 | 362 | 398 | 8 | 39 | 460 | 16-Ø22 |
| DN400 | 565 | 413 | 456 | 8 | 41 | 515 | 16-Ø26 |
หน้าแปลนเชื่อมคอแบน รอยเชื่อมระหว่างท่อและหน้าแปลนเป็นการเชื่อมแบบเนื้อ และวัสดุถูกกลึงจากแผ่นเหล็กธรรมดาที่มีความหนาที่เหมาะสม ในขณะที่หน้าแปลนเชื่อมชนคอส่วนใหญ่จะกลึงจากชิ้นส่วนเหล็กปลอมแปลงดังนั้นจึงไม่สามารถเปลี่ยนหน้าแปลนเชื่อมแบบเรียบที่มีคอและก้นเชื่อมแบบคอได้
หน้าแปลนเชื่อมคอแบนใช้กันอย่างแพร่หลายในโครงการพื้นฐานเช่นอุตสาหกรรมเคมี, การก่อสร้าง, น้ำประปา, การระบายน้ำ, ปิโตรเลียม, อุตสาหกรรมเบาและเบา, เครื่องทำความเย็น, สุขาภิบาล, ประปา, การป้องกันอัคคีภัย, พลังงานไฟฟ้า, การบินและอวกาศ, การต่อเรือและอื่น ๆ
