รายละเอียดสินค้า:
|
| วัสดุ: | สแตนเลส | สัมพันธ์: | เชื่อม |
|---|---|---|---|
| ขนาด: | 1/2 "-48" (DN15-DN1200) | มาตรฐาน: | DIN, JIS, ANSI, ASME, GB |
| การใช้: | เข้าร่วมเส้นท่อ | การบรรจุ: | กรณีไม้หรือพาเลท |
| แสงสูง: | B16.5 เหล็กกล้าไร้สนิมปลอมแปลง,ASTM เหล็กกล้าไร้สนิมปลอมแปลง,ASTM B16.5 คอก้นเชื่อมหน้าแปลน |
||

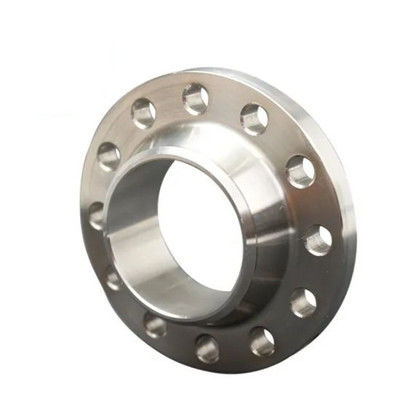

หน้าแปลนเชื่อมคอก้นเป็นอุปกรณ์ท่อชนิดหนึ่งซึ่งหมายถึงหน้าแปลนที่มีการเปลี่ยนคอและท่อกลมและก้นเชื่อมกับท่อหน้าแปลนไม่เสียรูปง่าย มีการปิดผนึกที่ดีและมีการใช้กันอย่างแพร่หลายมันมีข้อกำหนดด้านความแข็งแกร่งและความยืดหยุ่นที่สอดคล้องกันและการเปลี่ยนการทำให้ผอมบางของการเชื่อมชนที่เหมาะสมระยะห่างระหว่างรอยต่อเชื่อมกับพื้นผิวข้อต่อมีขนาดใหญ่ และพื้นผิวข้อต่อปราศจากการเสียรูปของอุณหภูมิการเชื่อม
หน้าแปลนเชื่อมคอก้นใช้โครงสร้างทรัมเป็ตที่ซับซ้อน ซึ่งเหมาะสำหรับท่อที่มีความดันหรืออุณหภูมิผันผวนมาก หรือท่อที่มีอุณหภูมิสูง ความดันสูงและอุณหภูมิต่ำโดยทั่วไปใช้สำหรับเชื่อมต่อท่อและวาล์วที่มี PN มากกว่า 2.5MPaนอกจากนี้ยังใช้สำหรับท่อส่งสื่อราคาแพง ไวไฟ และวัตถุระเบิด
เส้นผ่านศูนย์กลาง: DN15 - DN300
วัสดุ: SS304, SS316
ความดัน: 2.5MPa - 10MPa
มาตรฐาน: ASTM / ANSI, ISO, DIN
ASTM B16.5 หน้าแปลนสเตนเลสสตีลแผ่นข้อมูลทางเทคนิคของหน้าแปลนคอก้นเชื่อมดังต่อไปนี้:
| DN | ท่อเส้นผ่านศูนย์กลางภายนอก A1 | ขนาดการเชื่อมต่อ | ความหนาของหน้าแปลน | หน้าแปลน ID B1 | น้ำหนักตามทฤษฎี | ||||||
| NS | NS | NS | K | หลี่ | NS | NS | ค | NS | NS | กิโลกรัม | |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 | 22 | 19 | 0.68 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 | 27.5 | 26 | 0.94 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 | 34.7 | 33 | 1.12 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 43.5 | 39 | 1.86 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 49.5 | 46 | 2.12 |
| 50 | 60.3 | 57 | 165 | 125 | 18 | 4 | M16 | 20 | 61.5 | 59 | 2.77 |
| 65 | 76.1 | 76 | 185 | 145 | 18 | 4 | M16 | 20 | 77.5 | 78 | 3.31 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | M16 | 20 | 90.5 | 91 | 3.59 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | M16 | 22 | 116 | 110 | 4.57 |
| 125 | 139.7 | 133 | 250 | 210 | 18 | 8 | M16 | 22 | 141.5 | 135 | 5.65 |
| 150 | 168.3 | 159 | 285 | 240 | 22 | 8 | M20 | 24 | 170.5 | 161 | 7.61 |
| 200 | 219.1 | 219 | 340 | 295 | 22 | 8 | M20 | 24 | 221.5 | 222 | 9.24 |
| 250 | 273 | 273 | 395 | 350 | 22 | 12 | M20 | 26 | 276.5 | 247 | 11.9 |
| 300 | 323.9 | 325 | 445 | 400 | 22 | 12 | M20 | 28 | 327.5 | 328 | 14.6 |
หน้าแปลนเชื่อมคอก้นเป็นหน้าแปลนที่สำคัญเนื่องจากโครงสร้างการเปลี่ยนผ่านและการเชื่อมแบบก้นของคอกรวย ความแข็งแรงและความแข็งของหน้าแปลนจึงแข็งแกร่งขึ้น และความรัดกุมจะดีกว่าหน้าแปลนเชื่อมแบบเรียบ
หน้าแปลนเชื่อมคอก้นใช้กันอย่างแพร่หลายในปิโตรเลียม อุตสาหกรรมเคมี โลหะ ไฟฟ้า การต่อเรือ ก๊าซธรรมชาติ ท่อ และอุตสาหกรรมอื่น ๆ
