รายละเอียดสินค้า:
|
| วัสดุ: | สแตนเลส | สัมพันธ์: | เชื่อม |
|---|---|---|---|
| ขนาด: | 1/8 '~ 6' | การใช้: | เข้าร่วมเส้นท่อ |
| ความดัน: | ความกดอากาศปานกลาง | การบรรจุ: | บรรจุมาตรฐาน |
| แสงสูง: | SS304 6 ' หน้าแปลนสแตนเลส 316L 1/8 ' หน้าแปลนสแตนเลส 316L 1/8 ' หน้าแปลนร่วมตัก,316L 1/8' Stainless Steel Flanges,316L 1/8' Lap Joint Flange |
||

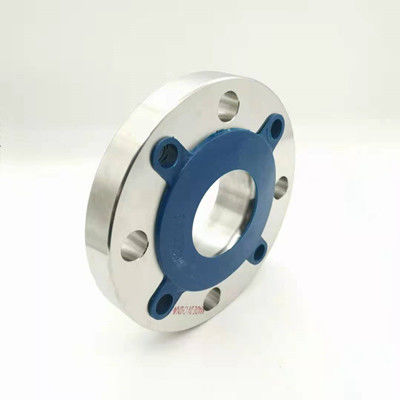

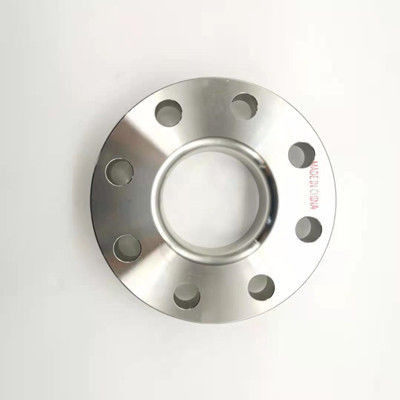

หน้าแปลน Lap Joint เป็นชิ้นส่วนหน้าแปลนที่เคลื่อนย้ายได้ ซึ่งโดยทั่วไปจะจับคู่กับอุปกรณ์จ่ายน้ำและระบายน้ำเมื่อผู้ผลิตออกจากโรงงาน จะมีหน้าแปลนที่ปลายทั้งสองของข้อต่อขยาย ซึ่งเชื่อมต่อโดยตรงกับท่อและอุปกรณ์ในโครงการด้วยสลักเกลียว
Lap Joint คือการประหยัดวัสดุโครงสร้างของมันแบ่งออกเป็นสองส่วนปลายด้านหนึ่งของท่อเชื่อมต่อกับท่อและปลายอีกด้านหนึ่งทำเป็นวงแหวนเชื่อมก้นแผ่นหน้าแปลนทำจากวัสดุคุณภาพต่ำ ส่วนท่อทำจากวัสดุเดียวกันกับท่อ เพื่อประหยัดวัสดุ
เส้นผ่านศูนย์กลาง: DN10 - DN600
วัสดุ: 304, 304L, 316, 316L
ความดัน: 0.63MPa - 2.5MPa
มาตรฐาน: ASTM / ANSI, ISO, DIN
SS304 316L สแตนเลสหน้าแปลนแผ่นข้อมูลทางเทคนิคหน้าแปลนร่วมตักดังต่อไปนี้:
| ข้อมูลจำเพาะ | ØD | d1 | d2 | NS | ชม | หลี่ | S-Ød3 |
| DN15 | 95 | 24.5 | 38 | 3 | 11.5 | 65 | 4-Ø14 |
| DN20 | 105 | 30.5 | 48 | 3 | 14 | 75 | 4-Ø14 |
| DN25 | 115 | 37.5 | S3 | 3 | 16 | 85 | 4-Ø14 |
| DN32 | 140 | 47 | 68 | 3 | 16.5 | 100 | 4-Ø18 |
| DN40 | 150 | 55 | 77 | 4 | 17.5 | 110 | 4-Ø18 |
| DN50 | 165 | 66 | 91 | 4 | 19.5 | 125 | 4-Ø18 |
| DN65 | 185 | 82 | 108 | 4 | 21 | 145 | 4-Ø18 |
| DN80 | 200 | 95 | 123 | 5 | 22 | 160 | 8-Ø18 |
| DN100 | 220 | 120 | 141 | 5 | 23 | 180 | 8-Ø18 |
| DN125 | 250 | 146 | 168 | 5 | 25 | 210 | 8-Ø18 |
| DN150 | 285 | 174 | 192 | 5 | 27 | 240 | 8-Ø22 |
| DN200 | 340 | 226 | 245 | 5 | 31 | 295 | 8-Ø22 |
| DN250 | 395 | 280 | 295 | 5 | 34 | 350 | 12-Ø22 |
| DN300 | 445 | 330 | 345 | 6 | 38 | 400 | 12-Ø22 |
| DN350 | 505 | 362 | 398 | 8 | 39 | 460 | 16-Ø22 |
| DN400 | 565 | 413 | 456 | 8 | 41 | 515 | 16-Ø26 |
หน้าแปลนร่วมตักช่วยประหยัดค่าใช้จ่ายเมื่อวัสดุท่อมีความพิเศษและมีราคาแพง ค่าใช้จ่ายในการเชื่อมหน้าแปลน Lap Joint จะต่ำกว่าหน้าแปลนเชื่อมของวัสดุชนิดเดียวกัน
สะดวกในการก่อสร้างตัวอย่างเช่น การจัดตำแหน่งรูสลักหน้าแปลนที่สอดคล้องกันระหว่างการเชื่อมต่อนั้นไม่ใช่เรื่องง่าย หรือป้องกันไม่ให้รูสลักหน้าแปลนเปลี่ยนในอนาคต
NS.บรรจุภัณฑ์ถุงฟองพลาสติก b. แพคเกจถุงผ้า c.Pallet d.ปรับแต่งได้
หน้าแปลนข้อต่อตักใช้กันอย่างแพร่หลายในด้านเคมี การก่อสร้าง การประปา การระบายน้ำ ปิโตรเลียม สุขาภิบาล ประปา ระบบป้องกันอัคคีภัย พลังงานไฟฟ้า และโครงการอื่นๆ
ผู้ติดต่อ: Rachel Zhang
โทร: 13679287344
