รายละเอียดสินค้า:
|
| วัสดุ: | เหล็กกล้าไร้สนิม SS304 SS316L | เทคนิค: | การเชื่อมแบบเรียบ |
|---|---|---|---|
| มาตรฐาน: | DIN, ANSI, ASTM, JIS, GB | ขนาด: | ขนาดที่กำหนดเอง |
| แอปพลิเคชัน: | ก่อสร้าง ต่อท่อ | การบรรจุ: | กล่องไม้,กระเป๋า |
| แสงสูง: | ASTM A105 หน้าแปลนสแตนเลส,ASTM A105 หน้าแปลนเชื่อมแบบแบน,DN2000 astm a105 flange |
||
หน้าแปลนเชื่อมแบบเรียบใช้ได้กับระบบท่อที่มีระดับแรงดันต่ำและไม่มีความผันผวนของแรงดัน แรงสั่นสะเทือนและการกระแทกอย่างรุนแรงข้อดีของหน้าแปลนเชื่อมแบบเรียบคือ ง่ายต่อการจัดตำแหน่งเมื่อเชื่อมและประกอบ และราคาค่อนข้างถูก จึงมีการใช้งานกันอย่างแพร่หลาย
หน้าแปลนเชื่อมแบนไม่เพียงช่วยประหยัดพื้นที่และลดน้ำหนัก แต่ยังช่วยให้ข้อต่อไม่รั่วซึมและมีประสิทธิภาพการปิดผนึกที่ดีและขนาดหน้าแปลนก็ลดลง ทำให้มวลและพื้นที่ลดลง ซึ่งมีบทบาทสำคัญในงานอุตสาหกรรม
เส้นผ่านศูนย์กลาง: DN10-DN2000
วัสดุ: 304, 304L, 316, 316L
ข้อมูลจำเพาะ: 1/2 "~ 80"
ความดัน: 0.25MPa ~ 250Mpa (150Lb ~ 2500lb)
มาตรฐาน: ASTM / ANSI, API, ISO, BS, JIS, DIN, EN

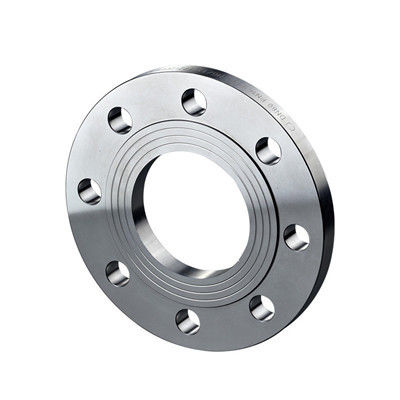

ASTM A105 หน้าแปลนสแตนเลส หน้าแปลนเชื่อมแบบแบน เอกสารข้อมูลทางเทคนิคดังต่อไปนี้:
| นิ้ว | เส้นผ่านศูนย์กลางที่กำหนด | 10กก.=ล.0MPa | ||||
| เส้นผ่านศูนย์กลางภายนอก | ระยะรูน๊อต | เส้นผ่านศูนย์กลางของสลักเกลียว | หมายเลขรูโบลท์ | ความหนาของหน้าแปลน | ||
| 3/8 | DN10 | 50 | 60 | 14 | 4 | 14 |
| 1/2 | DN15 | 59 | 65 | 14 | 4 | 14 |
| 3/4 | DN20 | 105 | 75 | 14 | 4 | 16 |
| 1 | DN25 | 115 | 85 | 14 | 4 | 16 |
| 1¼ | DN32 | 140 | 100 | 18 | 4 | 18 |
| 1½ | DN40 | 150 | 110 | 18 | 4 | 18 |
| 2 | DN50 | 165 | 125 | 18 | 4 | 20 |
| 2½ | DN65 | 185 | 145 | 18 | 4 | 20 |
| 3 | DN80 | 200 | 160 | 18 | 8 | 20 |
| 3½ | DN100 | 220 | 180 | 18 | 8 | 22 |
| 4 | DN125 | 250 | 210 | 18 | 8 | 22 |
หน้าแปลนเชื่อมแบนใช้กันอย่างแพร่หลายในโครงการพื้นฐานเช่นอุตสาหกรรมเคมี, การก่อสร้าง, น้ำประปา, การระบายน้ำ, ปิโตรเลียม, อุตสาหกรรมเบาและเบา, เครื่องทำความเย็น, สุขาภิบาล, ประปา, การป้องกันอัคคีภัย, พลังงานไฟฟ้า, การบินและอวกาศ, การต่อเรือและอื่น ๆ
