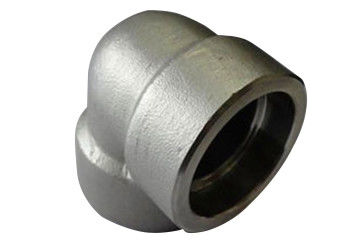

Elbow 90 องศาข้อศอก Asme เหล็กคาร์บอนซ็อกเก็ตเชื่อมฟิตติ้ง

ลักษณะ

Elbow เป็นท่อเชื่อมต่อทั่วไปในการติดตั้งเครื่องทำน้ำอุ่นมันถูกใช้สำหรับการเชื่อมต่อที่โค้งของท่อและเพื่อเปลี่ยนทิศทางของท่อมันถูกใช้เพื่อเชื่อมต่อท่อสองท่อที่มีเส้นผ่านศูนย์กลางเล็กน้อยหรือต่างกันเล็กน้อยเพื่อให้ท่อสามารถหมุนได้ 90 °, 45 °, 180 °และองศาต่าง ๆมันถูกแบ่งออกเป็นโค้งมุมขวา, ปั๊มข้อศอก, กดข้อศอก, ข้อศอกกลไก, ข้อศอกเชื่อม, ฯลฯ รัศมีการโค้งงอน้อยกว่าหรือเท่ากับ 1.5 เท่าของเส้นผ่านศูนย์กลางท่อคือศอกและรัศมีศอกมากกว่า 1.5 เท่าโดยทั่วไปแล้วข้อศอก 90 องศาส่วนใหญ่จะใช้สำหรับการเชื่อมต่อของท่อทำให้สองท่อที่มีเส้นผ่าศูนย์กลางเท่ากันของไปป์ไลน์ทำให้หมุนได้ 90 องศา

ข้อศอก 90 องศาเป็นคำทั่วไปสำหรับความหลากหลายของข้อศอกวัสดุมีมากมายทั่วไปเป็นเหล็กคาร์บอนเหล็กแมงกานีสและเหล็กนิกเกิลข้อศอก 90 องศาใช้กันอย่างแพร่หลายข้อศอก 90 องศาสีบรอนซ์ทั่วไปส่วนใหญ่มาจากท่อน้ำประปาทั่วไป แต่ต่อมาท่อน้ำประปาจำนวนมากค่อยๆเปลี่ยนเป็นข้อศอกสแตนเลสข้อศอกทำจากเหล็กแมงกานีสสามารถรับแรงกดและความจุแบริ่งได้มากขึ้นมันมีความต้านทานการกัดกร่อนที่แข็งแกร่งและมักจะใช้ระหว่างท่อเพื่อการขนส่งซ็อกเก็ตข้อศอกเป็นชนิดของข้อต่อท่อแรงดันสูงซึ่งส่วนใหญ่เกิดขึ้นจากการปลอมเปล่าของเหล็กกลมหรือโลหะแล้วประมวลผลโดยกลึงมันเป็นชนิดของอุปกรณ์ท่อซ็อกเก็ตปลอมแปลงมาตรฐานทั่วไป ได้แก่ GB / t14383-93, GB / t14383-2008, American Standard ASME B16.11 มาตรฐานปิโตรเคมี sh3410 มาตรฐานกระทรวงอุตสาหกรรมเคมีมาตรฐาน Hg / t21634 เป็นต้นตามรูปแบบมันสามารถแบ่งออกเป็นข้อศอกซ็อกเก็ต 45 °และข้อศอกซ็อกเก็ต 90 °

สเปค

มาตรฐาน: GB / t14383-93, GB / t14383-2008

วัสดุ: เหล็กกล้าคาร์บอน

ขนาดช่วง: DN 15-700

การรักษาพื้นผิว: ป้องกันน้ำมัน;ต่อต้านการวาดภาพ

ตามมาตรฐานทั่วไปคุณสมบัติของข้อศอกซ็อกเก็ตคือ dn6, DN8, dn10, DN15, DN20, DN25, DN32, Dn40, DN50, DN65, DN80 และ DN10013 ข้อกำหนดการสั่งซื้อที่ใช้กันทั่วไปคือ dn15-dn50หากขอบเขตไม่ตรงตามข้อกำหนดคุณสามารถสื่อสารกับลูกค้าเกี่ยวกับการออกแบบและการประมวลผลภาพวาดได้ความแตกต่างระหว่างข้อศอก 45 องศากับข้อศอก 90 องศาคือข้อศอก 90 องศาก่อมุมฉากในขณะที่ข้อศอก 45 องศาเป็นมุมป้าน ในการประยุกต์ใช้ข้อศอก 45 องศาสองเส้นไม่สามารถเชื่อมเข้ากับข้อศอก 90 องศาสำหรับการใช้งานได้เนื่องจากข้อศอกเป็นพื้นที่ที่มีความเข้มข้นของความเครียดในท่อและความเครียดส่วนใหญ่ของการขยายตัวและการระบายความร้อนจะเกิดขึ้นที่ข้อศอก

เอกสารข้อมูลทางเทคนิค

ลักษณะเฉพาะ

ข้อศอกเหล็กคาร์บอนไม่จำเป็นต้องมีท่อเปล่าเป็นวัสดุที่ blanking ง่ายความถูกต้องง่ายประกอบเชื่อมสะดวกโดยเฉพาะอย่างยิ่งเหมาะสำหรับการประมวลผลของข้อศอกขนาดใหญ่ กระบวนการผลิตมีสองกระบวนการหลัก: การดันขึ้นรูปร้อนและการปั๊มขึ้นรูปข้อศอกปั๊มเป็นกระบวนการขึ้นรูปก่อนหน้านี้ที่นำไปใช้กับการผลิตจำนวนมากของข้อศอกที่ไร้รอยต่อมันถูกแทนที่ด้วยการผลักร้อนหรือกระบวนการขึ้นรูปอื่น ๆ ในการผลิตข้อมูลจำเพาะข้อศอกทั่วไป สามารถใช้งานได้เฉพาะเมื่อมีข้อกำหนดพิเศษสำหรับข้อกำหนดของข้อศอกบางอันเนื่องจากปริมาณการผลิตขนาดเล็กความหนาของผนังที่หนาเกินไปหรือบางเกินไป

ใบสมัคร

ซ็อกเก็ตเหล็กคาร์บอนเชื่อมข้อศอก 90 องศาส่วนใหญ่จะใช้ในพลังงานปิโตรเคมี, การบิน, อุตสาหกรรมทหาร, ป้องกันไฟ, โลหะ, การต่อเรือ, ก๊าซ, พลังงานนิวเคลียร์, การคุ้มครองสิ่งแวดล้อมและหน่วยงานอื่น ๆ และสาขาที่ต้องการแรงดันสูงและขนาดที่แม่นยำ

บรรจุภัณฑ์

b. แพคเกจถุงพลาสติกที่กำหนดเอง

เวลาจัดส่ง

โรงงานของเรามีความสามารถสูงสำหรับการผลิต, เวลาการส่งมอบเป็น 45 วันสำหรับปริมาณขนาดเล็ก, หรือถ้าคุณรีบไปที่, เราสามารถจัดและตอบสนองวันที่จัดส่งของคุณของ
