รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์:: | ก้นเชื่อมเหล็กกล้าคาร์บอน | ขนาด:: | ขนาดเต็ม |
|---|---|---|---|
| มาตรฐาน:: | GB / ANSI / JIS / DIN | มาตรฐานผู้บริหาร：: | MSS SP-97、 GB19326、 Q / FG13 |
| ประเภท:: | ประเภทมาตรฐานชนิดท่อสั้นแบบตุ้มปี่ | ผลกระทบ:: | แทนที่การลดที |
| แสงสูง: | ข้อต่อท่อ Weldolet,ข้อต่อท่อ Weldolet |
||

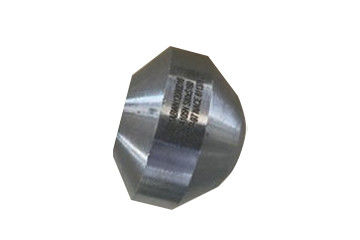

Carbon Weldolet เรียกอีกอย่างว่าท่อที่นั่งสาขาอานและอานประเภทท่อร่วมส่วนใหญ่จะใช้สำหรับเสริมข้อต่อท่อของการเชื่อมต่อสาขาแทนประเภทการเชื่อมต่อสาขาเช่นลดทีเสริมแผ่นและเสริมท่อส่วน Carbon Weldolet มีข้อได้เปรียบที่โดดเด่นด้านความปลอดภัยความน่าเชื่อถือการลดต้นทุนการก่อสร้างที่เรียบง่ายการปรับปรุงช่องทางไหลปานกลางมาตรฐานของซีรีย์และการออกแบบและการเลือกที่สะดวก
โดยเฉพาะอย่างยิ่งในท่อแรงดันสูงอุณหภูมิสูงเส้นผ่าศูนย์กลางขนาดใหญ่และท่อผนังหนาซึ่งถูกนำมาใช้มากขึ้นเพื่อแทนที่วิธีการเชื่อมต่อท่อสาขาแบบดั้งเดิมตัวหลักของ Weldolet ทำจากการตีขึ้นรูปคุณภาพสูงด้วยวัสดุเดียวกันกับท่อรวมถึงเหล็กกล้าคาร์บอนโลหะผสมเหล็กสแตนเลส ฯลฯ Weldolet และท่อหลักเชื่อมและมีสามประเภทของการเชื่อมต่อกับ Olet หรือท่ออื่น ๆ (เช่นท่อสั้น, ปลั๊ก, ฯลฯ ) เครื่องมือและวาล์ว: การเชื่อมต่อเชื่อมก้นเชื่อมซ็อกเก็ตเชื่อมและการเชื่อมต่อเกลียว
Weldolet เป็นเครื่องเชื่อมแบบชนซึ่งใช้กันอย่างแพร่หลายในต่างประเทศในช่วงไม่กี่ปีที่ผ่านมามันให้สาขาจากท่อขนาดใหญ่เส้นผ่าศูนย์กลางไปจนถึงท่อขนาดเล็กเส้นผ่าศูนย์กลางท่อเชื่อมในสาขาเรียกว่าท่อหลักและท่อเชื่อมในสาขาเรียกว่าท่อสาขาการเชื่อมต่อของสาขานั้นมีขนาดเต็มประเภทเบื่อและระดับแรงดันวัสดุที่สามารถสแตนเลส, โลหะผสมโมลิบดีนัมโครเมียมหรือวัสดุโลหะผสมอื่น ๆหลักการทำงานของการเชื่อมชนท่อเหล็กกล้าคาร์บอน: ข้อต่อถูกตัดโดยตรงในท่อและปิดผนึกโดยล็อคด้านตรงข้ามด้วยเกลียวไม่จำเป็นต้องเชื่อมเมื่อเชื่อมต่อกับท่อเหล็กซึ่งเอื้อต่อการป้องกันอัคคีภัยการป้องกันการระเบิดและการดำเนินงานในระดับสูงและสามารถกำจัดการทุจริตที่เกิดจากความประมาทในการเชื่อม
มาตรฐาน: MSS sp-97, GB / t19326
วัสดุ: เหล็กกล้าคาร์บอน
ขนาด: DN 8-900
ช่วงความดัน: 3000 × 6000 × 3
ความหนา: STD, XS, SCH160
การรักษาพื้นผิว: ป้องกันน้ำมัน;ต่อต้านการวาดภาพ
| ขนาดก้นคาร์บอน Weldolet | ||||||||||||
| เส้นผ่าศูนย์กลางที่กำหนดของท่อหลัก | เส้นผ่าศูนย์กลางที่กำหนดของท่อสาขา | เกรดความดัน | ||||||||||
| L | dl / niin | E | ||||||||||
| DN | กรมอุทยานฯ | DN | กรมอุทยานฯ | STD | XS | Sch160 | STD | XS | Sch160 | STD | XS | Sch160 |
| 8 ~ 900 | 4/1 ~ 36 | 6 | 1/8 | 16 | 16 | - | 24 | 24 | - | 15.9 | - | - |
| 10 ~ 900 | 8/3 ~ 36 | 8 | 1/4 | 16 | 16 | - | 26 | 26 | - | 15.9 | - | - |
| 15 ~ 900 | 2/1 ~ 36 | 10 | 3/8 | 19 | 19 | - | 30 | 30 | - | 19.1 | - | - |
| 20 ~ 900 | 4/3 ~ 36 | 15 | 1/2 | 19 | 19 | 28 | 36 | 36 | 36 | 23.8 | 23.8 | 14.3 |
| 25 ~ 900 | 1 ~ 36 | 20 | 3/4 | 22 | 22 | 32 | 43 | 43 | 46 | 30.2 | 30.2 | 19.1 |
| 32 ~ 900 | 5/4 ~ 36 | 25 | 1 | 27 | 27 | 38 | 55 | 55 | 51 | 36.5 | 36.5 | 25.4 |
| 40 ~ 900 | 3/2 ~ 36 | 32 | 1. 1/4 | 32 | 32 | 44 | 66 | 66 | 63 | 44.5 | 44.5 | 33.3 |
| 50 ~ 900 | 2 ~ 36 | 40 | 1. 1/2 | 33 | 33 | 51 | 74 | 74 | 71 | 50.8 | 50.8 | 38.1 |
| 65 ~ 900 | 5/2 ~ 36 | 50 | 2 | 38 | 38 | 55 | 90 | 90 | 82 | 65.1 | 65.1 | 42.9 |
| 80 ^ 900 | 3 ~ 36 | 65 | 2. 1/2 | 41 | 41 | 62 | 104 | 104 | 98 | 76.2 | 76.2 | 54 |
| 90 ~ 900 | 7/2 ~ 36 | 80 | 3 | 44 | 44 | 73 | 124 | 124 | 122 | 93.7 | 93.7 | 77 |
| 100 ~ 900 | 4 ~ 36 | 90 | 3. 1/2 | 48 | 48 | - | 138 | 138 | - | 101.6 | 101.6 | - |
| 125 ~ 900 | 5 ~ 36 | 100 | 4 | 51 | 51 | 84 | 154 | 154 | 154 | 120.7 | 120.7 | 98.4 |
| 150 ~ 900 | 6 ~ 36 | 125 | 5 | 57 | 57 | 94 | 187 | 187 | 188 | 141.3 | 141.3 | 122.2 |
| 200 ~ 900 | 8 ~ 36 | 150 | 6 | 60 | 78 | 105 | 213 | 227 | 222 | 169.9 | 169.9 | 146.1 |
| 250 ~ 900 | 10 ~ 36 | 200 | 8 | 70 | 99 | - | 265 | 292 | - | 220.7 | 220.7 | - |
| 300 ~ 900 | 12 ~ 36 | 250 | 10 | 78 | 94 | - | 323 | 325 | - | 274.6 | 265.1 | - |
| 350 ~ 900 | 14 ~ 36 | 300 | 12 | 86 | 103 | - | 379 | 381 | - | 325.4 | 317.5 | - |
| 400 ~ 900 | 16 ~ 36 | 350 | 14 | 89 | 100 | - | 411 | 416 | - | 357.2 | 350.9 | - |
| 450 ~ 900 | 18 ~ 36 | 400 | 16 | 94 | 106 | - | 465 | 468 | - | 408 | 403.2 | - |
| 500 ~ 900 | 20 ~ 36 | 450 | 18 | 97 | 111 | - | 522 | 525 | - | 458.8 | 455.6 | - |
| 550 ~ 900 | 22 ~ 36 | 500 | 20 | 102 | 119 | - | 573 | 584 | - | 508.8 | 509.6 | - |
| 650 ~ 900 | 26 ~ 36 | 600 | 24 | 116 | 140 | - | 690 | 708 | - | 614.4 | 614.4 | - |
1, การฝึกอบรมและคำอธิบายจะต้องดำเนินการก่อนการก่อสร้างเพื่อให้บุคลากรการติดตั้งของท่อสาขาเชื่อมก้นเข้าใจอย่างสมบูรณ์ต้องการติดตั้ง
2, และบุคลากรมืออาชีพจะต้องจัดเพื่ออธิบายจุดทางเทคนิคและข้อกำหนดที่เกี่ยวข้องของการเชื่อมชนสาขาการติดตั้งท่อชนิดในเว็บไซต์
3, ถ้าการเชื่อมแบบรวมถูกนำมาใช้ตามมาตรฐานของภาชนะรับความดัน, นั่นคือการเชื่อมแบบของการเจาะ, การประเมินสามารถได้รับการสนับสนุนโดยการประเมินการเชื่อมชน, และ GTAW ปกหลังและร่องเติม SMAW ควรใช้เมื่อทำการเชื่อม3-4mm สงวนไว้สำหรับช่องว่าง
4, การรักษาความร้อนควรขึ้นอยู่กับวัสดุสำหรับเหล็กทนความร้อนเช่นเหล็กโมลิบดีนัมโครเมี่ยมจำเป็นต้องมีการอุ่นก่อนทำการเชื่อมและจากนั้นจึงทำการบำบัดด้วยความร้อนบรรเทาความเครียดหลังการเชื่อม
5, ถ้าการเชื่อมเหล็กคาร์บอนไม่เข้มข้นมากก็ยังไม่สามารถทำได้หากมาตรฐานของหม้อไอน้ำนั้นเชื่อมด้วยกันจะต้องใช้ชิ้นทดสอบรูปแบบและชิ้นทดสอบก้นเพื่อรองรับงานเชื่อม
6 การตรวจสอบรอยเชื่อมสามารถทำได้โดย UT และ Ptวิธีการเชื่อมเหมือนด้านบน
1, Olet ส่วนใหญ่จะใช้ในโอกาสที่ต้องการเชื่อมต่อก้นเชื่อม
2, ท่อสาขาโดยทั่วไปจะใช้สำหรับมากกว่า 2 "ท่อสาขาซึ่งเทียบเท่ากับการเสริมแรงโดยรวมของท่อหลัก
3 แทนการเชื่อมต่อสาขาแบบดั้งเดิมเช่นลดทีเสริมแผ่นเสริมความแข็งแรงและส่วนท่อ
4, มีการใช้งานน้อยมากในการออกแบบเลย์เอาต์ แต่มี Olet ติ้งใน PDMS ติ้งไลบรารี่
b. แพคเกจถุงพลาสติกที่กำหนดเอง
โรงงานของเรามีความสามารถสูงสำหรับการผลิต, เวลาการส่งมอบเป็น 45 วันสำหรับปริมาณขนาดเล็ก, หรือถ้าคุณรีบไปที่, เราสามารถจัดและตอบสนองวันที่จัดส่งของคุณของ
