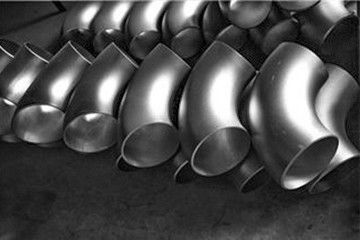

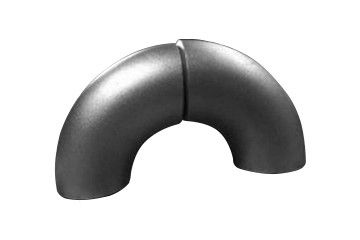

ศอกท่อสแตนเลสยาวรัศมี 90 องศา

ลักษณะ

ส่วนใหญ่ใช้ข้อศอกเชื่อมสแตนเลสก้นเป็นอุปกรณ์เชื่อมต่อท่อในการติดตั้งท่อซึ่งจะใช้สำหรับการเชื่อมต่อที่มุมท่อเชื่อมต่อท่อสองท่อด้วยเส้นผ่านศูนย์กลางเล็กน้อยหรือต่างกันเพื่อให้ท่อหมุนได้ความแตกต่างที่สำคัญระหว่างข้อศอกสแตนเลสและข้อศอกเหล็กคาร์บอนคือความแตกต่างของวัสดุประเภทเหล็กทั่วไป: 304, 304L, 316, 316L ฯลฯ องค์ประกอบทางเคมีของข้อศอกจะทำให้พื้นผิวของข้อศอกจากการเกิดสนิมและการกัดกร่อนเป็นเวลานานข้อศอกรัศมียาวหมายถึงข้อศอกที่มีรัศมีของความโค้งเป็น 1.5 เท่าของเส้นผ่านศูนย์กลางของท่อข้อศอกยาวรัศมีใช้กันอย่างแพร่หลายโดยทั่วไปแล้วจะใช้ข้อศอกรัศมียาวในสถานการณ์เริ่มต้นและสถานที่ที่มีแรงดันสูงหรืออัตราการไหลสูงหากความต้องการความต้านทานของท่อขนส่งแข็งมีความเข้มงวดข้อศอกรัศมีขนาดใหญ่จะถูกนำมาใช้รัศมีของความโค้งของข้อศอกรัศมียาวคือ 1.5 เท่าของเส้นผ่านศูนย์กลางท่อและรัศมีของความโค้งของรัศมีรัศมีสั้นเท่ากับเส้นผ่านศูนย์กลางท่อ เช่น 1 ครั้ง

สเปค

มาตรฐาน: ANSI B16.9, ANSI B16.11

วัสดุ: ASTM 403 WP304,314L, 316,316L S31803

การเชื่อมต่อ: การเชื่อมต่อแบบก้นชน

การติดตั้ง:

1. ข้อศอกรัศมีสั้นมักใช้ในของเหลวความดันต่ำหรือบริเวณที่ข้อศอกมี จำกัดแนะนำให้ใช้ข้อศอกรัศมียาวหากไม่มีเงื่อนไขหรือไม่ได้ระบุไว้ในสัญญา

2. ในการใช้งานของท่อรัศมียาวเป็นเรื่องธรรมดามากขึ้นในขณะที่รัศมีสั้นจะน้อยกว่าซึ่งเกิดจากโครงสร้างพิเศษของพวกเขา

3. เปรียบเทียบกับข้อศอกรัศมีสั้นข้อศอกรัศมียาวมีความโค้งที่สม่ำเสมอและต้านทานการบีบอัดที่สูงขึ้นข้อศอกเชื่อมชนโดยทั่วไปจะมีข้อศอกยาวรัศมี

4. ข้อศอกรัศมีสั้นมักใช้กับท่อที่มีความดันและความต้านทานเล็กน้อยในขณะที่ข้อศอกรัศมีสั้นไม่ควรใช้กับท่อที่มีอนุภาคของแข็งหรืออนุภาคที่มีแนวโน้มจะตกผลึกท่อไหลสองเฟสท่อที่ต้องการความยืดหยุ่นบางอย่าง หล่นและท่อมีแนวโน้มที่จะสั่นสะเทือน

การพิจารณา

1. ในระหว่างการติดตั้งรัศมียาวศอกสแตนเลสสามารถติดตั้งโดยตรงในท่อตามโหมดการเชื่อมต่อและติดตั้งตามตำแหน่งการใช้งานโดยทั่วไปสามารถติดตั้งที่ตำแหน่งใด ๆ ของท่อ แต่จะต้องมีการปิดผนึกเพื่อป้องกันการรั่วไหลและส่งผลกระทบต่อการทำงานปกติของท่อ

2. เมื่อใช้บอลวาล์ว, หยุดวาล์วและวาล์วประตูด้วยข้อศอกสแตนเลสพวกเขาจะใช้สำหรับการเปิดเต็มหรือปิดเต็มและไม่สามารถใช้สำหรับการควบคุมการไหลเพื่อหลีกเลี่ยงความเสียหายต่อข้อศอก

3. ข้อศอกเหล็กสแตนเลสเก็บไว้เป็นเวลานานจะถูกตรวจสอบตามกำหนดเวลาพื้นผิวการประมวลผลแบบสัมผัสจะต้องรักษาความสะอาดและสิ่งสกปรกจะต้องถูกลบออก

4. ข้อศอกจะถูกเก็บไว้ในที่สะอาดและแห้งในบ้านโดยเด็ดขาดรักษาศอกสเตนเลสให้แห้งและมีอากาศถ่ายเทสะดวกให้อุปกรณ์สะอาดและเป็นระเบียบและจัดเก็บตามวิธีการจัดเก็บที่ถูกต้อง

เอกสารข้อมูลทางเทคนิค

แผ่นข้อมูลรัศมีรัศมี 90 องศาแผ่นข้อมูลทางเทคนิค:

ใบสมัคร

1, ข้อศอกรัศมีสแตนเลสมีการใช้กันอย่างแพร่หลายในปิโตรเลียม, อุตสาหกรรมเคมี, โรงไฟฟ้านิวเคลียร์, การผลิตอาหาร, การก่อสร้าง, การต่อเรือ, papermaking, ยาและอุตสาหกรรมอื่น ๆ

2, ท่อที่ใช้ในน้ำ, เครื่องดื่ม, เบียร์, อาหาร, อุตสาหกรรมปิโตรเคมี, พลังงานนิวเคลียร์, เครื่องจักร, อุปกรณ์ทางการแพทย์, ปุ๋ยเคมี, การต่อเรือ, การบำบัดน้ำ

3, มันสามารถใช้ในช่วงกว้างมีเส้นผ่าศูนย์กลางหลายมิลลิเมตรและเมตรจากสูญญากาศสูงถึงแรงดันสูง

บรรจุภัณฑ์

b. แพคเกจถุงพลาสติก c. พาเลท d.ที่กำหนดเอง

เวลาจัดส่ง

ท่อรัศมีรัศมี 90 องศาของเรามีความสามารถในการผลิตสูง, เวลาการส่งมอบ 45 วันสำหรับปริมาณขนาดเล็ก, หรือถ้าคุณรีบไปที่เราสามารถจัดและตอบสนองวันที่จัดส่งของคุณ
