รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์:: | ฝาท่อเชื่อมชนสแตนเลส | เทคนิค:: | หล่อหลอม |
|---|---|---|---|
| มาตรฐาน:: | GB / ANSI / JIS / DIN | การบรรจุ:: | กรณีไม้กระเป๋า |
| เส้นผ่าศูนย์กลาง:: | DN15-DN1200 | การประยุกต์ใช้:: | น้ำมันปิโตรเลียม |
1, ฝาปิดท่อหรือที่รู้จักในชื่อหัวปลั๊กฝาครอบฝาปิดท่อและแผงกั้นเป็นรอยที่ปลายท่อหรือติดตั้งบนเกลียวภายนอกของปลายท่อเพื่อเชื่อมต่อกับข้อต่อท่อ
2, มันถูกใช้เพื่อปิดท่อและมีฟังก์ชั่นเช่นเดียวกับปลั๊กท่อ
3, รูปแบบของฝาท่อคล้ายกับแผ่นตาบอดยกเว้นว่าแผ่นตาบอดสามารถถอดออกได้เพื่อปิดผนึกในขณะที่ฝาท่อเชื่อมไม่สามารถลบได้
4, ฝาท่อรวมถึงฝาครอบท่อนูน, กรวยเปลือก, ส่วนเส้นผ่าศูนย์กลางตัวแปร, ฝาครอบแบนและการออกแบบปากหด
5, หมวกเป็นส่วนใหญ่นูนรวมทั้งหมวกครึ่งวงกลม, หมวกรูปไข่, หมวก dished และหมวกทรงกลม
6 จากจุดความเครียดในมุมมองของฝาครึ่งวงกลมไม่ดีค่อยๆ แต่จากความยากลำบากในการผลิตมันเป็นสิ่งที่ดีค่อยๆ
7, ฝาท่อสแตนเลสหมายถึงฝาท่อที่ทำจากสแตนเลสส่วนใหญ่รวมถึง: 304 304L 316 316L 321 2520 310, 317 และวัสดุอื่น ๆ
8, ก้นเชื่อมท่อฝาหมายถึงวิธีการเชื่อมเมื่อมีการใช้ในระหว่างการประกบทิศทางของการเชื่อมได้รับอนุญาตเท่านั้นที่จะเป็นรัศมีและเส้นรอบวง
9, ข้อกำหนดนี้อาจถูกยกเลิกสำหรับตัวพิมพ์ใหญ่ในอนาคตระยะการต่อเชื่อมต้องมากกว่า 3 δและไม่น้อยกว่า 100 มม. (บริเวณที่ได้รับผลกระทบจากความร้อนของการเชื่อมเป็นโซนที่มีความเครียดสูงและองค์ประกอบทางเคมีในบริเวณนั้นจะถูกเผา
10 ดังนั้นควรหลีกเลี่ยงบริเวณที่มีความเครียดสูงซึ่งสัมพันธ์กับความหนาจากประสบการณ์จริงความยาวของการลดทอนความเครียดมีมากกว่า 3 δและไม่น้อยกว่า 100 มม.)อย่างไรก็ตามมันเป็นเรื่องยากสำหรับอุปกรณ์ทำความเย็นเพื่อตอบสนองความต้องการนี้
11, สำหรับรอยเชื่อมท่อเหล็กสแตนเลสก้นที่เกิดขึ้นหลังจากประกบ, เชื่อมประกบจะต้องมีเรย์ 100% หรือการทดสอบอัลตราโซนิก, และระดับคุณสมบัติเป็นเช่นเดียวกับที่เปลือกของอุปกรณ์ของ
12, ระดับการตรวจสอบและสัดส่วนของรอยเชื่อมที่เกิดขึ้นสุดท้ายเป็นเช่นเดียวกับของเปลือกอุปกรณ์
13 ตัวอย่างเช่น: ถ้าเชลล์อุปกรณ์ทดสอบ 20% III มีคุณสมบัติรอยเชื่อมข้อต่อชนและรอยเชื่อมสุดท้ายก็มีคุณสมบัติเช่นกันและค่าสัมประสิทธิ์การเชื่อมรอยต่อคือ 0.85

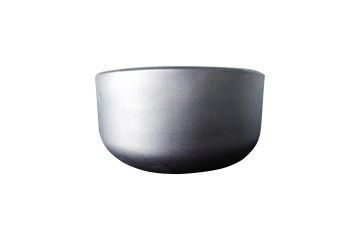

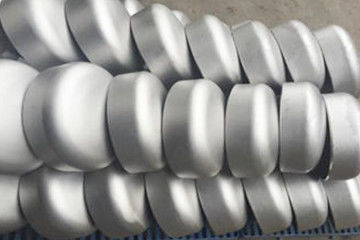

สแตนเลสสตีล T ก้นเชื่อมฝาท่อของแผ่นข้อมูลอุปกรณ์ท่อสแตนเลส
| ขนาดท่อปกติ | เส้นผ่านศูนย์กลางภายนอกของร่อง D | ความยาว a | ความยาว b E1 | สุดยอดความหนาของผนังที่ความยาว E | |
| ฉันซีรีส์ | ชุดที่สอง | ||||
| 20 | 26.9 | 25 | 25 | 25 | 3.81 |
| 40 | 48.3 | 45 | 38 | 38 | 5.08 |
| 50 | 60.3 | 57 | 38 | 44 | 5.59 |
| 80 | 88.9 | 89 | 51 | 64 | 7.62 |
| 90 | 101.6 | - | 64 | 76 | 8.13 |
| 100 | 114.3 | 108 | 64 | 76 | 8.64 |
| 200 | 219.1 | 219 | 102 | 127 | 12.70 |
| 300 | 323.9 | 325 | 152 | 178 | 12.70 |
| 400 | 406.4 | 426 | 178 | 203 | 12.70 |
| 500 | 508 | 529 | 229 | 254 | 12.70 |
| 600 | 610 | 630 | 267 | 305 | 12.70 |
| 700 | 711 | 720 | 267 | - | - |
| 800 | 813 | 820 | 267 | - | - |
| 900 | 914 | 920 | 267 | - | - |
| 1000 | 1016 | 1020 | 305 | - | - |
| 1100 | 1118 | 1120 | 343 | - | - |
| 1200 | 1220 | 1220 | 343 | - | - |
1, เส้นผ่านศูนย์กลาง: dn15-dn1200
2, ความหนาของผนัง: sch5-sch160
3, มาตรฐาน: ASME DIN JIS BS GB / T JB sh Hg
4, โดยเฉพาะรวมถึง: GB / t12459-2017, GB / t13401-2017, ASME b16.9, sh3408, sh3409, Hg / t21635, DL / t695, SY / t0510, din2617
5, การบรรจุ: กรณีไม้, กล่อง
6, ใช้: น้ำ, เครื่องดื่ม, เบียร์, อาหาร, ปิโตรเคมี, พลังงานนิวเคลียร์, เครื่องจักร, อุปกรณ์การแพทย์, ปุ๋ยเคมี, การต่อเรือ, การบำบัดน้ำ, ท่อ, ฯลฯ
7, กระบวนการผลิต: การให้อาหาร, blanking, เชื่อม, บด, กดกลอง, จับเจ่า, กดร้อน, เย็นกด, บดละเอียด, ตัด, ดอง, การยอมรับและการจัดส่งของ
8, วิธีที่ถูกต้องในการผลิตกระบวนการคือการทำ blanking - ประกอบแผ่นเล็ก ๆ ให้เป็นแผ่นใหญ่ขึ้นรูป - NDTหากการทดสอบผิดก่อนขึ้นรูปไม่สามารถรับประกันได้ว่าจะผ่านการรับรองหลังจากขึ้นรูปกล่าวอีกนัยหนึ่ง NDT หมายถึง NDT สุดท้าย
b. แพคเกจถุงพลาสติกที่กำหนดเอง
สแตนเลสของเรา T เชื่อมก้นท่อหมวกของอุปกรณ์ท่อสแตนเลสโรงงานมีความสามารถสูงสำหรับการผลิต, เวลาการส่งมอบเป็น 45 วันสำหรับปริมาณขนาดเล็กหรือถ้าคุณรีบที่เราสามารถจัดและตอบสนองวันที่จัดส่งของคุณ
