รายละเอียดสินค้า:
|

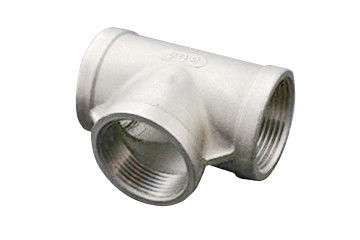

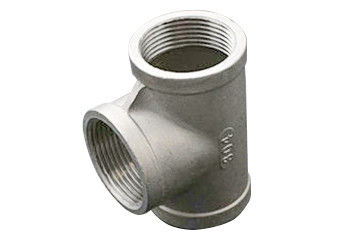

| ชื่อผลิตภัณฑ์:: | สแตนเลสเกลียวที | วัสดุ:: | 304,304 L, 316,316 |
|---|---|---|---|
| ข้อมูลจำเพาะ:: | Ф3.0mm ~ 450.0mm | ใบสมัคร: | การขนส่งทางน้ำ、 น้ำมัน |
| สัมพันธ์: | ตอบ | การบรรจุ: | กล่องไม้ |
ตี๋ยังเป็นที่รู้จักกันในนามอุปกรณ์ข้อต่อท่อทีข้อต่อทีเป็นต้นส่วนใหญ่ใช้เพื่อเปลี่ยนทิศทางของของเหลวที่ใช้ในท่อหลักไปยังสาขา สามารถจำแนกตามขนาดเส้นผ่าศูนย์กลางท่อโดยทั่วไปจะทำจากเหล็กคาร์บอนเหล็กหล่อเหล็กโลหะผสมสแตนเลสทองแดงโลหะผสมอลูมิเนียมพลาสติกอาร์กอน PVC และวัสดุอื่น ๆตี๋สามารถแบ่งออกเป็นทีออฟขนาดเท่ากันและลดทีได้ตามขนาดท่อ
ปลายหัวฉีดของทีเท่ากันมีขนาดเท่ากันขนาดหัวฉีดหลักของการลดทีเหมือนกันและขนาดหัวฉีดของท่อสาขามีขนาดเล็กกว่าของท่อหลักทีเกลียวสแตนเลสมีท่อหลักและท่อสาขาซึ่งตั้งฉากกับท่อหลักที่ด้านหนึ่งของท่อหลักและเชื่อมต่อกับท่อหลัก
1. มีการตั้งวาล์วที่มุมซึ่งทิศทางของท่อทางออกหลักตรงกับทิศทางของท่อสาขาชิ้นส่วนวาล์ววงกลมตั้งอยู่บนวาล์ว
2. ชิ้นส่วนวาล์วอยู่ในโครงสร้างที่ปิดผนึกร่วมกันกับผนังด้านในของช่องท่อในสถานะปิดของช่องท่อ
3. การติดตั้งท่อชนิดนี้ช่วยให้การตั้งค่าท่อง่ายขึ้นประหยัดการใช้ชิ้นส่วนไปป์ไลน์อำนวยความสะดวกในการดำเนินงานอำนวยความสะดวกในการบำรุงรักษาสาขาไปป์ไลน์และการจัดหาของแต่ละสาขาในแต่ละขั้นตอน
4. นอกเหนือไปจากบทบาทของท่อสามทางแบบดั้งเดิมแล้วมันยังมีบทบาทของวาล์วตำแหน่งคู่หนึ่งในท่อหลักและท่อส่งออกสาขาสามารถเลือกโดยพลการเป็นปิดและอื่น ๆ ที่เป็นสถานะการทำงานที่ราบรื่น
5. ยูทิลิตี้รุ่นนี้ยังสามารถปรับอัตราการไหลของท่อหลักและท่อสาขาเอาท์พุทตราบใดที่มุมของชิ้นส่วนวาล์วในช่องท่อสามารถปรับได้
6. เกลียวทีเป็นอุปกรณ์ท่ออุตสาหกรรมชนิดหนึ่งหน้าที่หลักคือการแยกสื่อในกระบวนการผลิตมีการปลอมและการหล่อสองชนิด
7. การตีหมายถึงการตีโดยการให้ความร้อนกับแท่งโลหะหรือแท่งกลมและขึ้นรูปหลังจากตัดเฉือนเกลียวบนเตียงส่วนบนการหล่อหมายถึงการหลอมโลหะและเทลงในแบบจำลองของที
8. เนื่องจากกระบวนการผลิตที่แตกต่างกันความดันในการตีจะสูงกว่าการหล่อมาก
9. มาตรฐานการผลิตหลักของทีออฟเกลียวโดยทั่วไปคือ GB / t14626, ASME B16.11 และ bs3799
ท่อเหล็กสแตนเลสทีเกลียวเกลียวของแผ่นข้อมูลอุปกรณ์ท่อสแตนเลส
| เส้นผ่าศูนย์กลางที่กำหนด | ศูนย์ถึงจุดจบ | เส้นผ่าศูนย์กลาง | ความหนา | ความยาวด้าย | ||||||||
| ตี๋ | D | Cmin | ||||||||||
| DN | กรมอุทยานฯ | 2000 ปอนด์ | 3,000 ปอนด์ | 6,000 ปอนด์ | 2000 ปอนด์ | 3,000 ปอนด์ | 6,000 ปอนด์ | 2000 ปอนด์ | 3,000 ปอนด์ | 6,000 ปอนด์ | NPT | Rc |
| Sch80 | Sch160 | XXS | Sch80 | Sch160 | XXS | Sch80 | Sch160 | XXS | ||||
| 6 | 1/8 | 21 | 21 | 25 | 22 | 22 | 25 | 3.0 | 3.0 | 6.5 | 6.5 | 6.5 |
| 8 | 1/4 | 21 | 25 | 29 | 22 | 25 | 33 | 3.0 | 3.5 | 6.5 | 8.0 | 10.0 |
| 10 | 3/8 | 25 | 29 | 33 | 25 | 33 | 38 | 3.0 | 3.5 | 7.0 | 9.0 | 10.5 |
| 15 | 1/2 | 29 | 33 | 38 | 33 | 38 | 46 | 3.0 | 4.0 | 8.0 | 11.0 | 13.5 |
| 20 | 3/4 | 33 | 38 | 44 | 38 | 46 | 56 | 3.0 | 4.5 | 8.5 | 12.5 | 14.0 |
| 25 | 1 | 38 | 44 | 51 | 46 | 56 | 62 | 3.5 | 5.0 | 10.0 | 14.5 | 17.5 |
| 32 | 1.1 / 4 | 44 | 51 | 60 | 56 | 62 | 75 | 4.0 | 5.5 | 10.5 | 17.0 | 18.0 |
| 40 | 1.1 / 2 | 51 | 60 | 64 | 62 | 75 | 84 | 4.0 | 5.5 | 11.0 | 18.0 | 18.5 |
| 50 | 2 | 60 | 64 | 83 | 75 | 84 | 102 | 4.5 | 7.0 | 12.0 | 19.0 | 19.0 |
| 65 | 2.1 / 2 | 76 | 83 | 95 | 92 | 102 | 121 | 5.5 | 7.5 | 15.5 | 23.5 | 29.0 |
| 80 | 3 | 86 | 96 | 106 | 110 | 121 | 146 | 6.0 | 9.0 | 16.5 | 26.0 | 30.0 |
| 100 | 4 | 106 | 114 | 114 | 146 | 152 | 152 | 6.5 | 11.0 | 18.5 | 27.5 | 33.0 |
1. ทีเกลียวสแตนเลสสมบูรณ์แก้ปัญหาการปิดผนึกระหว่างพื้นผิวการปิดผนึกของท่อเชื่อมต่อแบบดั้งเดิมและความต้านทานการไหลมีขนาดเล็ก
2. ทีสแตนเลสที่ติดตั้งบนท่อสามารถตรวจสอบโดยตรงและบำรุงรักษาในบรรทัดเพื่อลดต้นทุนโครงสร้างนั้นเรียบง่ายปริมาตรน้อยและน้ำหนักเบา
3. โครงสร้างสแตนเลสแบบปิดผนึกท่อสแตนเลสวาล์วให้โดยกลไกทางกลของร่างกายหลักและรับประกันประสิทธิภาพการปิดผนึกภายใต้สภาพการทำงานต่างๆ
4. เมื่อเปิดหรือปิดเต็มที่จะไม่ทำให้เกิดการกัดกร่อนของพื้นผิวการปิดผนึกของวาล์ว
5. สามารถใช้ได้ในช่วงกว้างตั้งแต่ขนาดเล็กจนถึงหลายมิลลิเมตรจนถึงหลายเมตรจากสูญญากาศสูงถึงแรงดันสูง
