รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์:: | ข้อศอกเกลียวเหล็กกล้าคาร์บอน | มาตรฐาน:: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| มาตรฐานการผลิต：: | ASME / ANSI B16.9 | ความได้เปรียบ:: | ความต้านทานการกัดกร่อนของกรดและด่าง |
| การใช้: | น้ำน้ำมันแก๊สอุตสาหกรรม | การบรรจุ: | กรณีไม้หรือพาเลท |
| แสงสูง: | ข้อศอก Cs ISO9001,Cs ฟิตติ้งท่อ |
||
Elbow เป็นท่อเชื่อมต่อทั่วไปที่ใช้ในการติดตั้งไปป์ไลน์มันเชื่อมต่อท่อสองท่อที่มีเส้นผ่านศูนย์กลางเล็กน้อยหรือต่างกันเพื่อให้ท่อหมุนในมุมที่กำหนดตามรัศมีความโค้งมันสามารถแบ่งออกเป็นข้อศอกรัศมียาวและข้อศอกรัศมีสั้นข้อศอกรัศมียาวหมายถึงเส้นผ่านศูนย์กลางภายนอกของท่อที่รัศมีของความโค้งเท่ากับ 1.5 เท่านั่นคือ r = 1.5DShort radius elbow หมายถึงเส้นผ่านศูนย์กลางภายนอกของท่อที่รัศมีของความโค้งเท่ากับ r = 1.0D ตามคะแนนความดันมีประมาณ 17 ชนิดซึ่งเหมือนกับมาตรฐานท่อของอเมริกามันรวมถึง: sch5s, sch10s, sch10, sch20, sch30s, STD, sch40, sch60, sch80s, XS;sch80, schh100, sch120, sch140, sch160, XXS;สิ่งที่ใช้บ่อยที่สุดคือ STD และ XSตามรูปร่างและการใช้งานที่แตกต่างกันก็สามารถแบ่งออกเป็น: ข้อศอกร่อง, ข้อศอกปลอกโลหะ, ข้อศอกซ็อกเก็ตคู่, ข้อศอกหน้าแปลน, ข้อศอกลด นอกจากนี้แล้วยังมีข้อศอกที่นั่งที่มั่นคง, ข้อศอกฟันภายในและภายนอก, ข้อศอกปั๊ม, ข้อศอกผลักดัน, ซ็อกเก็ตข้อศอก, ข้อศอกเชื่อมก้น, ข้อศอกลวดภายใน, ฯลฯ

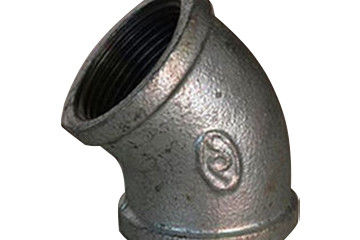

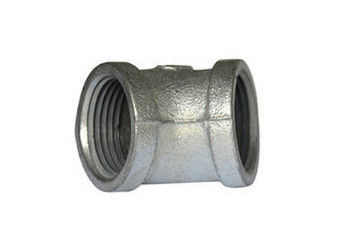

ความแตกต่างระหว่างข้อศอก 90 องศาและข้อศอก 45 องศาคือเส้นส่วนต่อขยายของสองแกนของข้อศอก 90 องศานั้นเป็นแนวตั้งในขณะที่เส้นขยายของสองส่วนของข้อศอก 45 องศาตัดเป็นมุมแหลม มุมที่เหมาะสมเกิดขึ้นหลังจากเชื่อมต่อท่อทั้งสองด้านของข้อศอก 90 องศาและมุมทื่อเกิดขึ้นหลังจากเชื่อมต่อท่อทั้งสองด้านของข้อศอก 45 องศา ข้อศอกเกลียวเหล็กกล้าคาร์บอนเป็นอุปกรณ์ท่อที่เปลี่ยนทิศทางของท่อในระบบท่อ ตามมุมมี 45 °และ 90 °นอกจากนี้ยังมีมุมข้อศอกผิดปกติอื่น ๆ เช่น 60 °รวมอยู่ด้วยตามความต้องการของโครงการข้อศอกของเกลียวนั้นประกอบด้วยปากสกรูชิ้นส่วนที่โค้งงอ ฯลฯ ซึ่งมีลักษณะตรงที่มีร่องเกลียวบนปากสกรูในระบบท่อ, ข้อศอกเกลียวเป็นอุปกรณ์ท่อที่เปลี่ยนทิศทางของท่อความดันของข้อศอกเกลียว: มาตรฐานการผลิตหลักของ£ 2000, 3000lb และ 6000lb เธรดข้อศอกโดยทั่วไป GB / t14383, ASME B16.11 และ BS 3799
มาตรฐาน: GB / t14383, ASME B16.11 และ BS 3799
วัสดุ: เหล็กกล้าคาร์บอน
ขนาดช่วง: DN 15-700
ช่วงความดัน: 2000lb, 3000lb และ 6000lb
ความหนา: STD, XS และ sch160
การรักษาพื้นผิว: ป้องกันน้ำมัน;ต่อต้านการวาดภาพ
| DN | เส้นผ่านศูนย์กลางภายนอก | จัดกึ่งกลางถึงจุดสิ้นสุด | |
| ชุด | ซีรีย์ B | รัศมียาว | |
| 15 | 21.3 | 18 | 16 |
| 20 | 26.9 | 25 | 16 |
| 25 | 33.7 | 32 | 16 |
| 32 | 42.4 | 3S | 20 |
| 40 | 48.3 | 45 | 24 |
| 50 | 60.3 | 57 | 32 |
| 65 | 76.1 (73) | 76 | 40 |
| 80 | 88.9 | 89 | 47 |
| 100 | 114.3 | 108 | 63 |
| 125 | 139.7 | 133 | 79 |
| 150 | 1683 | 159 | 95 |
| 200 | 219.1 | 219 | 126 |
| 250 | 273 | 273 | 158 |
| 300 | 323.9 | 325 | 189 |
| 350 | 355.6 | 377 | 221 |
| 400 | 406.4 | 426 | 253 |
| 450 | 457 | 478 | 284 |
| 500 | 508 | 529 | 316 |
| 550 | 559 | - | 343 |
| 600 | 610 | 630 | 381 |
| 650 | 660 | - | 405 |
| 700 | 711 | 720 | 438 |
1, คุณสมบัติของมันจะดีกว่าท่อพลาสติกอื่น ๆแบบอรรถประโยชน์มีข้อดีของการติดตั้งง่ายและการนำความร้อนที่ดีซึ่งเหมาะสำหรับระบบทำความร้อนใต้พื้น
2, มีแรงกระแทกที่ยอดเยี่ยม, การเชื่อมร้อนละลายและการเชื่อมต่อทางกล, เหนือกว่าการนำความร้อนของ pb-pp-r
3, ความต้านทานแรงดันในระยะยาวเป็นเพียงจากความเครียดการออกแบบและความต้านทานแรงดันของข้อศอกเกลียวเหล็กคาร์บอนที่ดีที่สุด
4, ความต้านทานผลกระทบของอุณหภูมิต่ำจะดีกว่าในระหว่างการก่อสร้างช่วงฤดูหนาวท่อจะไม่ได้รับผลกระทบและแตกง่ายซึ่งจะเพิ่มความยืดหยุ่นของการจัดเรียงการก่อสร้าง
5, เหล็กกล้าคาร์บอน 45 องศาข้อศอกเกลียวส่วนใหญ่จะใช้ในปิโตรเลียมและวิศวกรรมท่อส่งก๊าซ, วิศวกรรมท่อส่งก๊าซธรรมชาติ, โรงงานเคมี, โรงไฟฟ้า, อู่ต่อเรือ, ยา, นม, เบียร์, เครื่องดื่ม, Conservancy น้ำ, ฯลฯ
6, มันใช้กันอย่างแพร่หลายในนม, อาหาร, เบียร์, เครื่องดื่ม, ยา, เครื่องสำอางและสาขาอุตสาหกรรมอื่น ๆ
b. แพคเกจถุงพลาสติกที่กำหนดเอง
โรงงานของเรามีความสามารถสูงสำหรับการผลิต, เวลาการส่งมอบเป็น 45 วันสำหรับปริมาณขนาดเล็ก, หรือถ้าคุณรีบไปที่, เราสามารถจัดและตอบสนองวันที่จัดส่งของคุณของ
