รายละเอียดสินค้า:
|

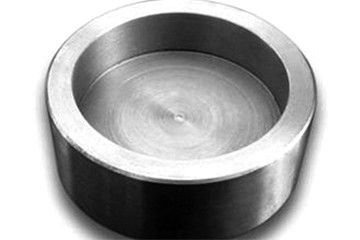

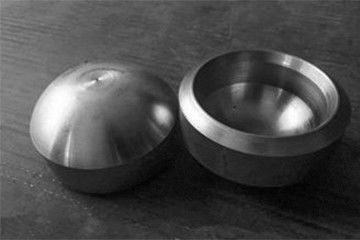

| ชื่อผลิตภัณฑ์:: | ซ็อกเก็ตสแตนเลสฝาท่อรอย | มาตรฐาน:: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| เส้นผ่าศูนย์กลาง:: | DN15-DN1200 | วัสดุ:: | 304 304L 316 316L |
| สัมพันธ์: | เชื่อม | ขนาด: | ขนาดที่กำหนดเอง |
| แสงสูง: | Ss Socket Weld Cap,304L Socket Weld Cap |
||
หัวหมวกเป็นอุปกรณ์เชื่อมท่อที่ปลายท่อหรือติดตั้งบนเกลียวภายนอกของปลายท่อเพื่อเชื่อมท่อมันถูกใช้เพื่อปิดท่อและมีฟังก์ชั่นเช่นเดียวกับปลั๊กท่อ
1. วัตถุดิบจะต้องเป็นไปตามข้อกำหนดของมาตรฐานที่เกี่ยวข้องหรือข้อกำหนดทางเทคนิค
2. พื้นผิวของวัตถุดิบจะต้องไม่มีคราบน้ำมันสนิมกัดกร่อนมากเกินไปข้อบกพร่องของบุ๋มที่เห็นได้ชัดมลภาวะโลหะจุดหลอมเหลวต่ำ ฯลฯ
3. ตรวจสอบใบรับรองคุณภาพหมายเลขความร้อนหมายเลขแบตช์ข้อกำหนดผู้ผลิตและมาตรฐานผู้บริหารของวัตถุดิบ
4. วัตถุดิบได้รับการขัดเกลาทางกลไกด้วยแปรงลวดเพื่อตอบสนองความต้องการของ NDT
5. ดำเนินการตรวจสอบขนาดของวัตถุดิบ (ความยาวความกว้างความหนาและความเรียบของแผ่นเหล็ก)
6. หลังจากเข้าสู่โรงงานแผ่นเหล็กจะต้องผ่านการตรวจสอบอัลตราโซนิกอีกครั้ง
7. การทดสอบทางกายภาพและทางเคมี: การวิเคราะห์องค์ประกอบทางเคมี, สมบัติเชิงกลและการทดสอบความแข็งจะต้องดำเนินการสำหรับแผ่นเหล็กที่เข้ามาในโรงงานตามหมายเลขชุดและข้อกำหนดของเตา
8. ผลการทดสอบจะต้องตอบสนองความต้องการของมาตรฐานวัตถุดิบ
9. หมายเลขและลงทะเบียนในการลงทะเบียนตามระเบียบโรงงานหลังจากตรวจสอบอีกครั้ง
1. การเลือกวัสดุและการทำแผ่นให้ว่างเลือกแผ่นเหล็กที่เหมาะสมสำหรับฝาท่อและทำเครื่องหมายเตาหลอมหมายเลขแบทช์ข้อมูลจำเพาะของท่อที่เหมาะสมชื่อโครงการและจำนวนวัตถุดิบ
2. ฝาท่อถูกกดและขึ้นรูป
3. การรักษาความร้อน: ใส่ฝาท่อเข้าไปในเตาเผาสำหรับการรักษาความร้อนตามกระบวนการบำบัดความร้อน
4. การรักษาพื้นผิว: หลังจากการรักษาความร้อน, ฝาท่อจะต้องถูกลบออกด้วยเครื่องพ่นทรายหรือเครื่องขัดของ
5. การทดสอบสมบัติเชิงกล: ตามมาตรฐานที่เกี่ยวข้องทำการทดสอบสมบัติเชิงกลบนฝาปิดท่อเพื่อให้มั่นใจว่าสมบัติเชิงกลของฝาปิดท่อถึงมาตรฐาน
6. เครื่องจักรกล End: ร่องเครื่องจักรกลของใบหน้าปลายกลตามรูปวาดยืนยันการออกแบบ
7. การตรวจสอบลักษณะที่ปรากฏ: ฝาปิดท่อจะต้องไม่มีรอยแตกร้าว, โอเวอร์โหลด, ความร้อนสูงเกินไปและปรากฏการณ์อื่น ๆ และข้อบกพร่องใด ๆ บนตัวท่อของฝาปิดท่อจะต้องไม่ได้รับการซ่อมแซมโดยการเชื่อม
8. การทดสอบแบบไม่ทำลายของฝาปิดอัดความร้อน: หลังจากผ่านการอบด้วยความร้อนของฝาปิดท่อแล้วให้นำอนุภาคแม่เหล็กหรือการทดสอบการเจาะแบบไม่ทำลายบนฝาปิดท่อตามข้อกำหนดมาตรฐาน
9. การดองและทู่รักษา: อุปกรณ์ท่อสแตนเลสจะดองและทู่รักษา
แผ่นข้อมูลเชื่อมโลหะซ็อกเก็ตเชื่อมหมวก DIN มาตรฐาน DIN
| เส้นผ่านศูนย์กลางที่กำหนด | ความลึกของซ็อกเก็ต | มิติของซ็อกเก็ต | ความหนาของผนัง | สิ้นสุดความหนาของผนัง | |||||
| Cmin | Kmin | ||||||||
| DN | กรมอุทยานฯ | Jmin | d1 | 3,000 ปอนด์ | 6,000 ปอนด์ | 9000 ปอนด์ | 3,000 ปอนด์ | 6,000 ปอนด์ | 3,000 ปอนด์ |
| Sch80 | Sch160 | XXS | Sch80 | Sch160 | XXS | ||||
| 6 | 1/8 | 10 | 10.7 | 3.2 | 3.5 | - | 5.0 | 6.5 | - |
| 8 | 1/4 | 10 | 14.1 | 3.3 | 4.0 | - | 5.0 | 6.5 | - |
| 10 | 3/8 | 10 | 17.5 | 3.5 | 4.4 | - | 5.0 | 6.5 | - |
| 15 | 1/2 | 10 | 21.8 | 4.1 | 5.2 | 8.2 | 6.5 | 8.0 | 11.0 |
| 20 | 3/4 | 13 | 27.4 | 4.3 | 6.1 | 8.6 | 6.5 | 8.0 | 12.5 |
| 25 | 1 | 13 | 34.2 | 5.0 | 7.0 | 10.0 | 9.5 | 11.0 | 14.0 |
| 32 | 1.1 / 4 | 13 | 42.9 | 5.3 | 7.0 | 10.6 | 9.5 | 11.0 | 14.0 |
| 40 | 1.1 / 2 | 13 | 48.3 | 5.6 | 7.8 | 11.2 | 11.0 | 12.5 | 16.0 |
| 50 | 2 | 13 | 61.1 | 6.1 | 9.5 | 12.2 | 12.5 | 16.0 | 19.0 |
| 65 | 2.1 / 2 | 16 | 76.9 (73.8) | 7.7 | 12.5 | 16.0 | 19.0 | - | |
| 80 | 3 | 16 | 89.8 | 8.3 | 13.8 | - | 19.0 | 22.0 | - |
| 100 | 4 | 19 | 115.5 | 9.4 | - | - | 22.0 | 28.5 | - |
1. สแตนเลสสตีลเชื่อมฝาท่อเป็นชนิดใหม่ของฝาท่อพัฒนาบนพื้นฐานของการดูดซับข้อดีและข้อได้เปรียบของการเชื่อมต่อซ็อกเก็ตและการเชื่อมเชื่อมและรวมพวกเขาอินทรีย์
2. โหมดการเชื่อมต่อของฝาท่อเชื่อมซ็อกเก็ตสแตนเลสเป็นของ "การเชื่อมต่อแบบไม่มีข้อต่อ" ซึ่งเป็นข้อได้เปรียบที่เห็นได้ชัดมากกว่าโหมดการเชื่อมต่ออื่น ๆ ในความแข็งแรงของการเชื่อมต่อประสิทธิภาพการปิดผนึกเป็นต้น
3. ไม่จำเป็นต้องใช้ลวดเชื่อมในกระบวนการเชื่อมของซ็อกเก็ตสแตนเลสฝาท่อเชื่อม แต่ขอบปลายของซ็อกเก็ตท่อจะถูกแทนที่ซึ่งไม่เพียง แต่จะทำให้วัสดุท่อแบบบูรณาการ แต่ยังบันทึกวัสดุเสริมการเชื่อมและปรับปรุงความเร็วในการเชื่อม .
4. ฝาท่อเชื่อมซ็อกเก็ตสแตนเลสมีความหลากหลายของการใช้งานและเหมาะสำหรับสถานที่สาธารณะกลางแจ้งและในร่มเปิดและปกปิดการวางโดยเฉพาะอย่างยิ่งสำหรับโอกาสของการฝังผนังท่อดี ฯลฯ
b. แพคเกจถุงพลาสติกที่กำหนดเอง
DIN มาตรฐานโลหะ T ท่อ SS โรงงานเชื่อมซ็อกเก็ตหมวกของเรามีความสามารถสูงสำหรับการผลิต, เวลาการส่งมอบเป็น 45 วันสำหรับปริมาณขนาดเล็กหรือถ้าคุณรีบที่เราสามารถจัดและตอบสนองวันที่จัดส่งของคุณ
