รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์:: | ทีเชื่อมซ็อกเก็ตเหล็กคาร์บอน | กระบวนการผลิต：: | การปลอม |
|---|---|---|---|
| วัสดุ:: | ASTM A105、20 #、 Q235 | วัตถุประสงค์:: | ปิโตรเลียมเคมี |
| รูปร่าง: | เท่ากัน | ชนิด: | ตี๋ |
| แสงสูง: | การตี Tee Socket Weld,ASME B16.11 เหล็กกล้าคาร์บอนที |
||

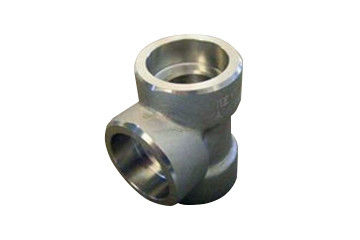

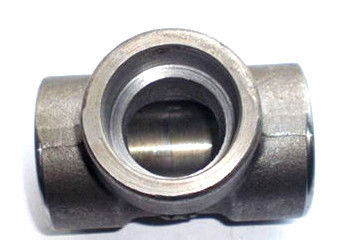

Tee หรือที่เรียกว่า tee joint ส่วนใหญ่จะใช้เพื่อเปลี่ยนทิศทางของของไหลและที่สาขาของไปป์ไลน์หลัก ปลายหัวฉีดของทีเท่ากันมีขนาดเท่ากันขนาดหัวฉีดหลักของการลดทีเหมือนกันและขนาดหัวฉีดของท่อสาขามีขนาดเล็กกว่าของท่อหลักมีสองวิธีในการสร้างที: ไฮดรอลิกโปนและการกดร้อนซ็อกเก็ตเชื่อมทีเป็นชนิดของการเชื่อมต่อท่อแรงดันสูงซึ่งส่วนใหญ่เกิดขึ้นจากการปลอมเปล่าของเหล็กกลมหรือโลหะแล้วประมวลผลโดยกลึง ซีรีย์ซ็อกเก็ตไพพ์ประกอบด้วยสามรูปแบบการเชื่อมต่อ: การเชื่อมต่อซ็อกเก็ต (SW), การเชื่อมแบบชน (BW) และการเชื่อมต่อแบบเธรด (TR) อุปกรณ์ท่อซ็อกเก็ตมาตรฐาน ASME B16.11, Hg / T 21634-1996, MSS SP-83, MSS sp-79, MSS sp-97, MSS sp-95, GB / T 14383-2008, SH / t3410-96, gd2000 , GD87, 40t025-2005 ฯลฯซ็อกเก็ตเชื่อมทีเป็นส่วนที่เชื่อมต่อท่อกับท่อซึ่งมีบทบาทสำคัญในการเชื่อมต่อและการใช้อุปกรณ์ท่อ
มาตรฐาน: ASME B16.11, GB / T 14383-2008, ฯลฯ
วัสดุ: เหล็กกล้าคาร์บอน
ขนาด: DN 6-100
ช่วงความดัน: 3000,6000,900LB
การรักษาพื้นผิว: ป้องกันน้ำมัน;ต่อต้านการวาดภาพ
| เส้นผ่านศูนย์กลางที่กำหนด | ความลึกของซ็อกเก็ต | มิติของซ็อกเก็ต | ความหนาของผนัง | กึ่งกลางถึงด้านล่างของซ็อกเก็ต | |||||
| Cmin | |||||||||
| DN | กรมอุทยานฯ | Jmin | d1 | 3000LB Sch80 | 6000LB Schl60 | 9000LB xxs | 3000LB Sch80 | 6000LB Schl60 | 9000LB XXS |
| 6 | 1/8 | 10 | 10.7 | 32 | 3.5 | - | 11 | 11 | - |
| 8 | 1/4 | 10 | 14.1 | 33 | 4.0 | - | 11 | 15 | - |
| 10 | 3/8 | 10 | 17.5 | 3.5 | 4.4 | - | 13 | 15 | - |
| 15 | 1/2 | 10 | 21.8 | 4.1 | 5.2 | 8.2 | 16 | 19 | 25 |
| 20 | 3/4 | 13 | 27.4 | 43 | 6.1 | 8.6 | 19 | 22 | 28 |
| 25 | 1 | 13 | 34.2 | 5.0 | 7.0 | 10.0 | 22 | 27 | 32 |
| 32 | 1.1 / 4 | 13 | 42.9 | 53 | 7.0 | 10.6 | 27 | 32 | 35 |
| 40 | 1.1 / 2 | 13 | 48.3 | 5.6 | 7.8 | 11.2 | 32 | 38 | 38 |
| 50 | 2 | 13 | 61.1 | 6.1 | 9.5 | 12.2 | 38 | 41 | 41 |
| 65 | 2.1 / 2 | 16 | 76.9 (73.8) | 7.7 | 12.5 | - | 41 | 57 | - |
| 80 | 3 | 16 | 89.8 | 83 | 13.8 | - | 57 | 64 | - |
| 100 | 4 | 19 | 115.5 | 9.4 | - | - | 66 | - | - |
1, ซ็อกเก็ตเชื่อมคือการขยายท่อเข้าไปในร่างกายวาล์วสำหรับการเชื่อมส่วนใหญ่จะใช้สำหรับการเชื่อมท่อเหล็กคาร์บอนและท่อสแตนเลสด้านล่าง 2 "
2, การเชื่อมชนคือการใช้ความต้านทานความร้อนในการเชื่อมสองชิ้นงานตามแนวปลายใบหน้าทั้งหมดในเวลาเดียวกันซึ่งใช้กันอย่างแพร่หลายในการเชื่อมชิ้นงาน
3, ซ็อกเก็ตเชื่อมรูปแบบเชื่อมเนื้อ, เชื่อมก้นรูปแบบเชื่อมชนการเชื่อมแบบชนจะดีกว่าการเชื่อมแบบซ็อกเก็ตในสภาพความแข็งแรงและความเครียดดังนั้นการเชื่อมแบบชนควรใช้ในสถานการณ์แรงดันสูงและสนามที่ไม่ดี
4, ซ็อกเก็ตเชื่อมโดยทั่วไปจะใช้สำหรับเส้นผ่าศูนย์กลางท่อขนาดเล็กน้อยกว่าหรือเท่ากับ Dn40 เช่นวาล์วขนาดเล็กเส้นผ่าศูนย์กลางและท่อ, ข้อต่อท่อและเชื่อมท่อซึ่งประหยัดมากขึ้นการเชื่อมชนมักใช้กับผู้ที่อยู่เหนือ Dn40
5, ส่วนใหญ่ของความสามารถที่ต่ำกว่าและคะแนนความดันที่มีขนาดเล็กกว่าเป็นซ็อกเก็ตเชื่อม, ในขณะที่ผู้ที่มีความดันสูงกว่าที่มีการเชื่อมชน
6, และ 100% การทดสอบการตรวจสอบข้อบกพร่องจะต้องดำเนินการสำหรับการเชื่อมชนเพื่อให้แน่ใจว่าไม่มีการรั่วไหล
7, เชื่อมซ็อกเก็ตต้องมีความแตกต่างในเส้นผ่าศูนย์กลางในการเชื่อมแทรก, ไม่จำเป็นต้องเชื่อมชน
8, ความต้องการของการเชื่อมชนโดยทั่วไปจะสูงกว่าการเชื่อมซ็อกเก็ตและคุณภาพเป็นสิ่งที่ดีหลังจากการเชื่อมดังนั้นวิธีการตรวจสอบที่ค่อนข้างเข้มงวด
9, การเชื่อมชนจะต้องได้รับการตรวจสอบด้วยรังสีในขณะที่การเชื่อมซ็อกเก็ตจะต้องมีการตรวจสอบอนุภาคแม่เหล็กหรือการเจาะ
1, ทีเหล็กคาร์บอนเชื่อมซ็อกเก็ตทีใช้กันอย่างแพร่หลายในการก่อสร้างและบำรุงรักษาปิโตรเคมี, น้ำมันและก๊าซ, ก๊าซเหลว, ปุ๋ยเคมี, โรงไฟฟ้า, พลังงานนิวเคลียร์, การต่อเรือ, การทำกระดาษ, สุขอนามัยอาหาร, การก่อสร้างในเมืองและอุตสาหกรรมอื่น ๆ
2, ในอุตสาหกรรมความดันของอุปกรณ์ท่อชนิดนี้จะสูงขึ้นซึ่งสามารถเข้าถึง 600 กก.ในชีวิตความดันของท่อน้ำลดลงโดยทั่วไป 16 กก.
b. แพคเกจถุงพลาสติกที่กำหนดเอง
โรงงานของเรามีความสามารถสูงสำหรับการผลิต, เวลาการส่งมอบเป็น 45 วันสำหรับปริมาณขนาดเล็ก, หรือถ้าคุณรีบไปที่, เราสามารถจัดและตอบสนองวันที่จัดส่งของคุณของ
