รายละเอียดสินค้า:
|

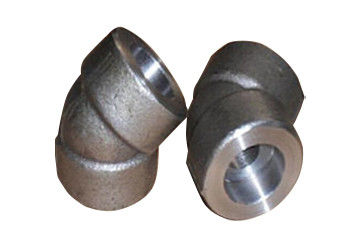

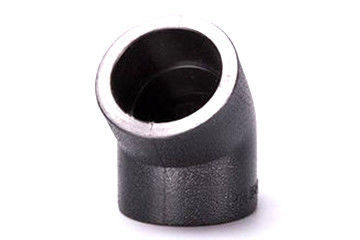

| ชื่อผลิตภัณฑ์:: | ข้อศอกเชื่อมซ็อกเก็ตเหล็กคาร์บอน | ขนาด:: | ขนาดเต็ม |
|---|---|---|---|
| มาตรฐาน:: | GB / ANSI / JIS / DIN | วัสดุ:: | เหล็กกล้าคาร์บอน |
| เทคโนโลยี:: | ดันร้อนและปั๊ม | การรักษาพื้นผิว:: | สีทาสนิม |
| เน้น: | cs 45 ข้อศอกท่อ,JIS 45 องศาข้อศอกเหล็ก |
||
ในระบบท่อศอกเป็นข้อต่อที่เปลี่ยนทิศทางของการเดินท่อตามมุมที่มีการใช้กันมากที่สุดสามชนิด: 45 °และ 90 ° 180 °นอกจากนี้ตามความต้องการของถนนวิศวกรรมมีข้อศอกมุมผิดปกติอื่น ๆ เช่น 60 °ตามวัสดุที่มีเหล็กหล่อ, สแตนเลส, โลหะผสมเหล็ก, เหล็กหล่ออ่อน, เหล็กคาร์บอน, โลหะที่ไม่ใช่เหล็กและพลาสติก ตามกระบวนการผลิตมีข้อศอกเชื่อม, ปั๊มข้อศอก, ผลักดันข้อศอกหล่อข้อศอก ฯลฯ
เส้นส่วนขยายของหัวฉีดสองอันที่ข้อศอก 45 องศาตัดเป็นมุมแหลมในขณะที่ข้อศอก 90 องศารู้ว่าเส้นส่วนต่อขยายของหัวฉีดสองอันนั้นเป็นแนวตั้ง มุมทื่อเกิดขึ้นหลังจากเชื่อมต่อท่อทั้งสองด้านของข้อศอก 45 องศาในขณะที่มุมขวาจะเกิดขึ้นหลังจากเชื่อมต่อท่อทั้งสองด้านของข้อศอก 90 องศาไม่อนุญาตให้เชื่อมข้อศอก 45 องศาสองอันเข้ากับข้อศอก 90 องศาเพื่อใช้งานข้อศอกเป็นพื้นที่ความเข้มข้นของความเครียดในท่อและความเครียดส่วนใหญ่ของการขยายตัวและการเสียรูปเย็นที่ข้อศอกเชื่อมเองเป็นลิงค์อ่อนการเสียรูปเมื่อยล้าจะทำให้เกิดความเสียหายแตก
มาตรฐาน: ANSI / ASME B16.11, GB / T14383-2008
วัสดุ: เหล็กกล้าคาร์บอน Q235A
ขนาดช่วง: DN15-700
ช่วงความดัน: 3000 lb, 6,000 lb, 9000 lb
การรักษาพื้นผิว: ป้องกันน้ำมัน;ต่อต้านการวาดภาพ
| DN | เส้นผ่านศูนย์กลางภายนอก | จัดกึ่งกลางถึงจุดสิ้นสุด | |
| ชุด | ซีรีย์ B | รัศมียาว | |
| 15 | 21.3 | 18 | 16 |
| 20 | 26.9 | 25 | 16 |
| 25 | 33.7 | 32 | 16 |
| 32 | 42.4 | 3S | 20 |
| 40 | 48.3 | 45 | 24 |
| 50 | 60.3 | 57 | 32 |
| 65 | 76.1 (73) | 76 | 40 |
| 80 | 88.9 | 89 | 47 |
| 100 | 114.3 | 108 | 63 |
| 125 | 139.7 | 133 | 79 |
| 150 | 1683 | 159 | 95 |
| 200 | 219.1 | 219 | 126 |
| 250 | 273 | 273 | 158 |
| 300 | 323.9 | 325 | 189 |
| 350 | 355.6 | 377 | 221 |
| 400 | 406.4 | 426 | 253 |
| 450 | 457 | 478 | 284 |
| 500 | 508 | 529 | 316 |
| 550 | 559 | - | 343 |
| 600 | 610 | 630 | 381 |
| 650 | 660 | - | 405 |
| 700 | 711 | 720 | 438 |
1, การเลือกวัสดุและ blanking, เลือกแผ่นเหล็กที่เหมาะสม, ตัดและทำเครื่องหมายเตา, หมายเลขชุด, ข้อกำหนดท่อ, ชื่อโครงการและจำนวนของวัตถุดิบอย่างชัดเจน
2, ข้อศอกถูกกดและเชื่อมในรูปแบบ, และความดันเส้นรอบวงจะถูกรักษาสมดุลในระหว่างกระบวนการกด
3, การรักษาความร้อน: ตามกระบวนการรักษาความร้อนการรักษาพื้นผิว: หลังจากการรักษาความร้อนผิวออกไซด์ของอุปกรณ์ท่อจะถูกลบออกโดยเครื่องขัดเพื่อให้พวกเขาแสดงความมันวาวโลหะ
4, การทดสอบแบบไม่ทำลายของข้อศอก: อนุภาคแม่เหล็กที่ใช้กันทั่วไป, อัลตราโซนิก, การเจาะและวิธีการทดสอบการถ่ายภาพรังสีเพื่อตรวจสอบข้อบกพร่องที่พื้นผิว
5, เครื่องจักรกลปลาย: ร่องเครื่องจักรกลของใบหน้าปลายกลตามรูปวาดยืนยันการออกแบบ
6, การตรวจสอบลักษณะ: ข้อศอกจะต้องไม่มีรอยแตกและปรากฏการณ์อื่น ๆ และพื้นผิวจะต้องปราศจากจุดแข็ง
7, พื้นผิวด้านในและด้านนอกของข้อศอกจะราบรื่นโดยไม่มีความเสียหายต่อความแข็งแรงและลักษณะข้อบกพร่องไม่อนุญาตให้มีการซ่อมแซมการเชื่อมสำหรับข้อบกพร่องใด ๆ ในร่างกายข้อศอก
8, การตรวจสอบมิติ: การวัดขนาดการวัดความสูงศูนย์การวัดความหนาของผนังการวัดความกลมการวัดความแข็งการวัดร่องการวัดค่าเบี่ยงเบนแนวนอนการวัดความเบี่ยงเบนเฉียง
9, ดอง, ทู่และเครื่องหมาย
1, ข้อศอกซ็อกเก็ตจะแบ่งออกเป็น 45 องศาข้อศอกซ็อกเก็ตและ 90 องศาข้อศอกซ็อกเก็ตตามรูปแบบของ
2 ตามมาตรฐานทั่วไปสเปคของข้อศอกซ็อกเก็ตเป็น dn6, DN8, dn10, DN15, DN20, DN25, DN32, Dn40, DN50, DN65, DN80 และ DN100
3 ข้อกำหนดการสั่งซื้อที่ใช้กันทั่วไปคือ dn15-dn50มันแบ่งออกเป็น 3000lb, 6000lb, 9000lb หรือ sch80, sch160 และ XXS ตามระดับความดัน
4, ข้อศอกเชื่อมซ็อกเก็ตเหล็กคาร์บอนส่วนใหญ่รวมถึงร้อนขึ้นรูปกระบวนการและปั๊มกระบวนการขึ้นรูป
5, ส่วนใหญ่จะใช้กับพลังงานปิโตรเคมี, การบิน, อุตสาหกรรมทหาร, ป้องกันไฟ, โลหะ, การต่อเรือ, ก๊าซ, พลังงานนิวเคลียร์, การคุ้มครองสิ่งแวดล้อมและหน่วยงานอื่น ๆ และสาขาที่ต้องการแรงดันสูงและขนาดที่แม่นยำ
b. แพคเกจถุงพลาสติกที่กำหนดเอง
โรงงานของเรามีความสามารถสูงสำหรับการผลิต, เวลาการส่งมอบเป็น 45 วันสำหรับปริมาณขนาดเล็ก, หรือถ้าคุณรีบไปที่, เราสามารถจัดและตอบสนองวันที่จัดส่งของคุณของ
