รายละเอียดสินค้า:
|
| วัสดุ: | เหล็กกล้าไร้สนิม SS304 SS316L | การเชื่อมต่อ: | งานเชื่อม |
|---|---|---|---|
| มาตรฐาน: | DIN, ANSI, ASTM, JIS, GB | แอปพลิเคชัน: | ก่อสร้าง ต่อท่อ |
| การบรรจุ: | กล่องไม้ | พื้นผิว: | สีดำ/สังกะสี/ขัดเงา |
| แสงสูง: | ข้อต่อท่อสแตนเลส DIN600,หน้าแปลนแรงดันสูง DN15,หน้าแปลนแรงดันสูง DIN600 |
||

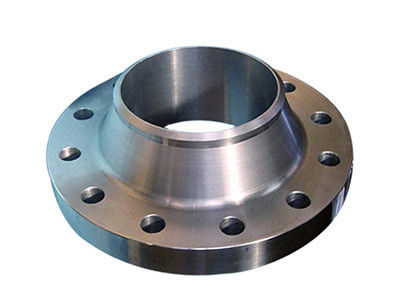

หน้าแปลนแรงดันสูงใช้สำหรับต่อท่อหรืออุปกรณ์ที่มีแรงดันมากกว่า 10MPaในปัจจุบัน ส่วนใหญ่จะรวมถึงหน้าแปลนแรงดันสูงแบบดั้งเดิมและหน้าแปลนแบบขันแน่นด้วยแรงดันสูง
หน้าแปลนแรงดันสูงเป็นส่วนที่ใช้การเสียรูปพลาสติกของปะเก็นซีล (ปะเก็นวงรี ปะเก็นแปดเหลี่ยม ปะเก็นเลนส์ ฯลฯ) เพื่อให้ได้เอฟเฟกต์การปิดผนึก และเชื่อมต่อกับปลายท่อเพื่อเชื่อมต่อท่อกับท่อมีรูบนหน้าแปลน และหน้าแปลนทั้งสองเชื่อมต่ออย่างแน่นหนาด้วยสลักเกลียว
ข้อต่อท่อเหล็กคาร์บอน ASTM A234 ทีเหล็กกล้าคาร์บอน เอกสารข้อมูลทางเทคนิคดังต่อไปนี้:
| DN | PM1.6MPa (16bar) | PN2.5MPa (25 บาร์) | ||||||||
| เส้นผ่านศูนย์กลางภายนอก | เส้นผ่านศูนย์กลางของวงกลมตรงกลางรูโบลต์ | เส้นผ่านศูนย์กลางรูสลัก | เกลียวเกลียว | ปริมาณ | เส้นผ่านศูนย์กลางภายนอก | เส้นผ่านศูนย์กลางของวงกลมตรงกลางรูโบลต์ | เส้นผ่านศูนย์กลางรูสลัก | เกลียวเกลียว | ปริมาณ | |
| 10 | 90 | 60 | 14 | M12 | 4 | 90 | 60 | 14 | M12 | 4 |
| 15 | 95 | 65 | 14 | M12 | 4 | 95 | 65 | 14 | M12 | 4 |
| 20 | 105 | 75 | 14 | M12 | 4 | 105 | 75 | 14 | M12 | 4 |
| 25 | 115 | 85 | 14 | M12 | 4 | 115 | 85 | 14 | M12 | 4 |
| 32 | 140 | 100 | 18 | M16 | 4 | 140 | 100 | 18 | M16 | 4 |
| 40 | 150 | 110 | 18 | M16 | 4 | 150 | 110 | 18 | M16 | 4 |
| 50 | 165 | 125 | 18 | M16 | 4 | 165 | 125 | 18 | M16 | 4 |
| 65 | 185 | 145 | 18 | M16 | 4 | 185 | 145 | 18 | M16 | 8 |
| 80 | 200 | 160 | 18 | M16 | 4 | 200 | 160 | 18 | M16 | 8 |
| 100 | 220 | 180 | 18 | M16 | 4 | 235 | 190 | 22 | M20 | 8 |
| 125 | 250 | 210 | 18 | M16 | 8 | 270 | 220 | 26 | M24 | 8 |
| 150 | 285 | 240 | 22 | M20 | 8 | 300 | 250 | 26 | M24 | 8 |
| 200 | 340 | 295 | 22 | M20 | 8 | 360 | 310 | 26 | M24 | 12 |
| 250 | 405 | 344 | 26 | M24 | 12 | 425 | 370 | 30 | M27 | 12 |
| 300 | 460 | 410 | 26 | M24 | 12 | 485 | 430 | 30 | M27 | 16 |
1. หลักการปิดผนึกเป็นของการเปลี่ยนรูปพลาสติก
2. เชื่อมต่อด้วยสลักเกลียว
3. สลักเกลียวควรรับแรงดึง ความเค้นแตกต่างของอุณหภูมิ โมเมนต์ดัด แรงบิด และความเค้นภายนอกอื่นๆ
4. ปริมาณมาก น้ำหนักมาก และการติดตั้งและการวางตำแหน่งทำได้ยากมาก
5. ประสิทธิภาพการปิดผนึกไม่เสถียร โดยเฉพาะอย่างยิ่งภายใต้สภาวะที่ไม่เอื้ออำนวย (อุณหภูมิสูง ความดันสูง และตัวกลางที่เป็นพิษสูง) ง่ายต่อการรั่ว ส่งผลให้เกิดผลกระทบร้ายแรง
| มาตรฐาน | ANSI | ANSI B16.5 ASME B16.47 ซีรีส์ A/B |
| DIN | DIN | |
| EN | EN1092-l:2002 | |
| วัสดุ | ANSI | CS A105/SA 105NSS 304/304L, 316/316L โลหะผสมเหล็ก: WHPY45/52/65/80 |
| DIN | CS RST37.2;S235JR SS 304/304L.316/316L | |
| EN | CS RST37.2;S235JR;C22.8SS 304/304L,316/316L | |
| ความดัน | ANSI | ชั้น 150, 300, 600, 900, 1500 2500lbs |
| DIN | PN6,PN10,PN16>PN25,PN40>PN64,PN100 | |
| EN | PN6,PN10,PN16>PN25,PN40>PN64,PN100 | |
| ขนาด | ANSI | 1/2" - 60" |
| DIN | DN15-DN2000 | |
| EN | DN15-DN2000 |
