รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | หน้าแปลนเชื่อมแบน | มาตรฐาน: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| วัสดุ: | เหล็กกล้าไร้สนิม | รูปร่าง: | เท่ากัน |
| ขนาด: | DN10-DN2000 | ใบสมัคร: | ท่อก๊าซและน้ำมัน |
| เน้น: | DN10 หน้าแปลนเชื่อมแบบแบน,หน้าแปลนเชื่อมแบบแบน,หน้าแปลนเชื่อมแบบแบน SS เท่ากับ SS |
||

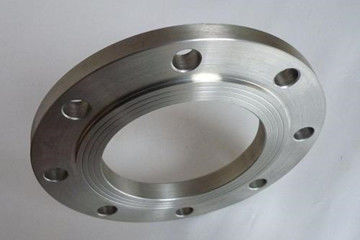

หน้าแปลนเชื่อมแบบแบนเป็นส่วนที่เชื่อมท่อเข้าหากันและเชื่อมต่อกับปลายท่อนอกจากนี้ยังใช้สำหรับการเชื่อมต่อระหว่างอุปกรณ์สองชิ้นเช่นหน้าแปลนลดการเชื่อมต่อหน้าแปลนหมายถึงการเชื่อมต่อที่ถอดออกได้ของหน้าแปลนปะเก็นและโบลต์เป็นกลุ่มของโครงสร้างการปิดผนึกแบบรวม
หน้าแปลนเชื่อมแบบแบนเหมาะสำหรับการเชื่อมต่อท่อเหล็กที่มีแรงดันเล็กน้อยไม่เกิน 2.5MPaพื้นผิวปิดผนึกของหน้าแปลนสามารถทำเป็นประเภทหล่อลื่นประเภทเว้านูนและแบบร่องเดือยการใช้หน้าแปลนหล่อลื่นมีขนาดใหญ่ที่สุดและส่วนใหญ่จะใช้ในกรณีที่มีสภาพปานกลางค่อนข้างอ่อนโยนเช่นอากาศอัดที่ไม่ผ่านการฟอกแรงดันต่ำและน้ำหมุนเวียนแรงดันต่ำ
หน้าแปลนสแตนเลสหน้าแปลนเชื่อมแบน เอกสารข้อมูลทางเทคนิคด้านล่าง:
| นิ้ว | เส้นผ่านศูนย์กลางที่กำหนด | 10 กก. = ล.0MPa | ||||
| เส้นผ่านศูนย์กลางภายนอก | ระยะรูกลอน | เส้นผ่านศูนย์กลางของโบลต์ | หมายเลขรูสลัก | ความหนาของหน้าแปลน | ||
| 3/8 | DN10 | 50 | 60 | 14 | 4 | 14 |
| 1/2 | DN15 | 59 | 65 | 14 | 4 | 14 |
| 3/4 | DN20 | 105 | 75 | 14 | 4 | 16 |
| 1 | DN25 | 115 | 85 | 14 | 4 | 16 |
| 1¼ | DN32 | 140 | 100 | 18 | 4 | 18 |
| 1½ | DN40 | 150 | 110 | 18 | 4 | 18 |
| 2 | DN50 | 165 | 125 | 18 | 4 | 20 |
| 2½ | DN65 | 185 | 145 | 18 | 4 | 20 |
| 3 | DN80 | 200 | 160 | 18 | 8 | 20 |
| 3½ | DN100 | 220 | 180 | 18 | 8 | 22 |
| 4 | DN125 | 250 | 210 | 18 | 8 | 22 |
| 5 | DN150 | 285 | 240 | 22 | 8 | 24 |
| 6 | DN200 | 340 | 295 | 22 | 8 | 24 |
| 8 | DN250 | 395 | 350 | 22 | 12 | 26 |
มาตรฐาน: GB / ANSI / JIS / DIN
ขนาด: DN10-DN2000
ใบสมัคร: ท่อก๊าซและน้ำมัน
หน้าแปลนเชื่อมแบบแบนมีความสูงของคอต่ำและมีความแข็งแกร่งและความสามารถในการรับน้ำหนักสูงเมื่อเทียบกับหน้าแปลนเชื่อมแบบก้นปริมาณงานเชื่อมมีขนาดใหญ่ปริมาณการใช้แกนเชื่อมสูงและไม่สามารถทนต่ออุณหภูมิสูงและแรงดันสูงการบิดและหมุนซ้ำ ๆ และความผันผวนของอุณหภูมิอย่างไรก็ตามอุปกรณ์ภาคสนามสะดวกกว่าซึ่งสามารถประหยัดขั้นตอนการเชื่อมรอยต่อรอยถูความเสียหายและเป็นที่นิยม
มาตรฐานแห่งชาติ: GB / t9112-2000 (gb9113.1-2000 ～ gb9123.4-2000)
มาตรฐานอเมริกัน: ANSI B16.5 class150, 300, 600, 900, 1500 (WN, ดังนั้น, BL, th, LJ, SW)
ขอบเขตการใช้งาน: หม้อไอน้ำและภาชนะรับความดันปิโตรเลียมอุตสาหกรรมเคมีการต่อเรือเภสัชกรรมโลหะเครื่องจักรอาหารและอุตสาหกรรมอื่น ๆ
ก.หีบห่อถุงฟองพลาสติกข. หีบห่อบรรจุถุงค. พาเลทง.กำหนดเอง
โรงงานเหล็กแบนของเรามีความสามารถในการผลิตสูงเวลาในการจัดส่ง 25 วันสำหรับปริมาณน้อยหรือถ้าคุณรีบเราสามารถจัดเตรียมและตรงตามวันที่จัดส่งของคุณได้
