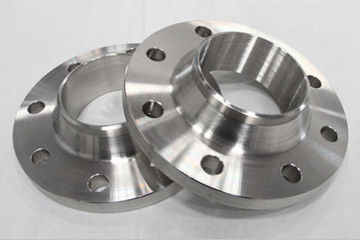

รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | ก้นเชื่อมหน้าแปลน | มาตรฐาน: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| ความหนา: | 12 มม. - 58 มม | เส้นผ่านศูนย์กลางภายนอก: | 14-2020 มม |
| เส้นผ่าศูนย์กลางภายใน: | 15-2024 มม | เกลียว: | M10-M27 |
| เน้น: | หน้าแปลนเชื่อมชน OD 14 มม.,หน้าแปลนเชื่อมก้นหนา 58 มม.,หน้าแปลนเชื่อมก้นเกลียว M27 |
||
หน้าแปลนเชื่อมแบบก้นเป็นอุปกรณ์ท่อชนิดหนึ่งซึ่งหมายถึงหน้าแปลนที่มีการเปลี่ยนคอและท่อและการเชื่อมต่อแบบก้นกับท่อไม่ใช่เรื่องง่ายที่จะเปลี่ยนรูปปิดผนึกอย่างดีและใช้กันอย่างแพร่หลายมีข้อกำหนดด้านความแข็งแกร่งและความยืดหยุ่นที่สอดคล้องกันและการเปลี่ยนการทำให้ผอมบางของการเชื่อมก้นที่เหมาะสมระยะห่างระหว่างจุดเชื่อมและพื้นผิวข้อต่อมีขนาดใหญ่และพื้นผิวข้อต่อปราศจากการเสียรูปของอุณหภูมิในการเชื่อม
หน้าแปลนเชื่อมแบบก้นใช้โครงสร้างปากเป่าที่ค่อนข้างซับซ้อนซึ่งเหมาะสำหรับท่อที่มีความผันผวนของความดันหรืออุณหภูมิสูงหรืออุณหภูมิสูงความดันสูงและอุณหภูมิต่ำโดยทั่วไปจะใช้สำหรับการเชื่อมต่อท่อและวาล์วที่มี PN มากกว่า 2.5MPa และยังใช้สำหรับท่อลำเลียงสื่อที่มีราคาแพงไวไฟและระเบิดได้
เส้นผ่านศูนย์กลางภายนอกของหน้าแปลน: 75 มม. - 2190 มม
เส้นผ่านศูนย์กลางของวงกลมตรงกลางรูสลัก: 50 มม. - 2130 มม
เส้นผ่านศูนย์กลางรูสลัก: 11 มม. - 30 มม
จำนวนรูสลัก: 4-48
ด้าย: m10-m27
ความหนาของหน้าแปลน: 12 มม. - 58 มม
เส้นผ่านศูนย์กลางภายนอกท่อ: ก (17.2-2032 มม.) B (14-2020 มม.)
เส้นผ่านศูนย์กลางภายในของหน้าแปลน: a (18-2036mm) B (15-2024mm)
น้ำหนักตามทฤษฎีของหน้าแปลน: 0.36 กก. - 234.6 กก. (DN 1800)
1. เหล็กกล้าคาร์บอนและเหล็กกล้าไร้สนิมออสเทนนิติกตีขึ้นรูปด้วยแรงดันเล็กน้อย PN 0.25mp-1.0mpa สำหรับหน้าแปลนเชื่อมแบบก้นอนุญาตให้ทำการตีขึ้นรูปเกรด I ได้
2. นอกเหนือจากข้อกำหนดต่อไปนี้การตีขึ้นรูปด้วยแรงดันเล็กน้อย PN 1.6mpa-6.3mpa จะต้องเป็นไปตามข้อกำหนดของเกรด II หรือสูงกว่า
3. หากตรงตามเงื่อนไขข้อใดข้อหนึ่งต่อไปนี้จะต้องเป็นไปตามข้อกำหนดของ III และการตีขึ้นรูป:
(1) การตีขึ้นรูปหน้าแปลนด้วยความดันเล็กน้อย PN ≥ 10.0MPa;
(2) การตีขึ้นรูปเหล็กโครเมียมโมลิบดีนัมด้วยความดันเล็กน้อย PN> 4.0Mpa;
(3) การตีขึ้นรูปเหล็กเฟอร์ริติกที่มีความดันเล็กน้อย PN> 1.6Mpa และอุณหภูมิในการทำงาน≤ - 20 ℃
แผ่นข้อมูลทางเทคนิคของหน้าแปลนสแตนเลสสตีลก้นเชื่อมดังต่อไปนี้:
| ก้นเชื่อมหน้าแปลน | |||||||||||||||||
| DN | เส้นผ่านศูนย์กลางภายนอกของท่อเหล็ก | ขนาดการเชื่อมต่อ | ความหนาของหน้าแปลน | เส้นผ่านศูนย์กลางภายในของหน้าแปลน B1 |
เบ้า | คอแปลน | ความสูง | น้ำหนักตามทฤษฎี | |||||||||
| เส้นผ่านศูนย์กลางภายนอกของหน้าแปลน | เส้นผ่านศูนย์กลางของวงกลมกลางรูสลัก | เส้นผ่านศูนย์กลางรูสลัก | จำนวนรูสลัก | เกลียว | B2 | ยู | น | ร | |||||||||
| ก | ข | ก | ข | ก | ข | ||||||||||||
| 10 | 17.2 | 14 | 100 | 70 | 14 | 4 | M12 | 20 | 11.5 | 9 | 18 | 15 | 9 | 34 | 3 | 26 | 1.14 |
| 15 | 21.3 | 18 | 105 | 75 | 14 | 4 | M12 | 20 | 16 | 12 | 22 | 19 | 10 | 38 | 3 | 26 | 1.26 |
| 20 | 26.9 | 25 | 130 | 90 | 18 | 4 | M16 | 20 | 21 | 19 | 27.5 | 26 | 11 | 48 | 4 | 29 | 1.93 |
| 25 | 33.7 | 32 | 140 | 100 | 18 | 4 | M16 | 24 | 26.5 | 26 | 34.5 | 33 | 13 | 52 | 4 | 32 | 2.43 |
| 32 | 42.4 | 38 | 155 | 110 | 22 | 4 | M20 | 24 | 35 | 30 | 43.5 | 39 | 14 | 64 | 5 | 32 | 3.17 |
| 40 | 48.3 | 45 | 170 | 125 | 22 | 4 | M20 | 26 | 41 | 37 | 49.5 | 46 | 16 | 74 | 5 | 34 | 3.88 |
| 50 | 60.3 | 57 | 180 | 135 | 22 | 4 | M20 | 26 | 52 | 49 | 61.5 | 59 | 17 | 86 | 5 | 38 | 4.61 |
ก.หีบห่อถุงฟองพลาสติกข. หีบห่อบรรจุถุงค. พาเลทง.กำหนดเอง
โรงงานเหล็กแบนของเรามีความสามารถในการผลิตสูงเวลาในการจัดส่ง 30 วันสำหรับปริมาณน้อยหรือถ้าคุณรีบร้อนเราสามารถจัดเตรียมและตรงตามวันที่จัดส่งของคุณได้
