รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์:: | ทีเชื่อมซ็อกเก็ตสแตนเลส | ข้อมูลจำเพาะ:: | DN6 ~ DN100 |
|---|---|---|---|
| ความดัน:: | 3000/6000 / 9000LB | มาตรฐาน:: | ASME B16.11 |
| การบรรจุ: | กล่อง / กล่องไม้ / กล่องไม้โพลี | สี: | เงิน |
| เน้น: | ซ็อกเก็ตเชื่อมทีเอสเอส ASME B16.11 ซ็อกเก็ตเชื่อมที,ASME B16.11 socket weld tee |
||
ทีส่วนใหญ่จะใช้เพื่อเปลี่ยนทิศทางของของเหลวและใช้ที่ท่อสาขาของท่อหลัก Tee เป็นท่อเคมีชนิดหนึ่งที่มีสามพอร์ต ได้แก่ หนึ่งทางเข้าและทางออกสองทางหรือสองทางเข้าและทางหนึ่ง มีรูปตัว T และรูปตัว Y หัวฉีดเส้นผ่านศูนย์กลางเท่ากันและหัวฉีดลดซึ่งใช้สำหรับคอนเวอร์เจนซ์ท่อสามแบบเดียวกันหรือต่างกันซ็อกเก็ตเชื่อมทีเป็นชนิดของโหมดการเชื่อมต่อท่อที่ทีถูกแทรกเข้าไปในผนังฝังตัวของท่อสำหรับการเชื่อม สัมพันธ์กับการเชื่อมชนการเชื่อมซ็อกเก็ตมักจะใช้สำหรับท่อขนาดเล็กเส้นผ่าศูนย์กลาง 2 "และด้านล่าง
การเชื่อมซ็อกเก็ต adopts เชื่อมเนื้อเมื่อความต้องการความแข็งแรงของโครงสร้างสูงและความเสี่ยงต่อการรั่วไหลสูงได้รับการพิจารณาในการออกแบบข้อต่อซ็อกเก็ตเชื่อมเป็นตัวเลือกที่ดีกว่า
ความแข็งแรงของความล้าของรอยเชื่อมต่อซ็อกเก็ตนั้นต่ำกว่ารอยต่อแบบชนเนื่องจากการเปลี่ยนแปลงอย่างรวดเร็วของการเชื่อมแบบเนื้อและรูปทรงเรขาคณิตอย่างไรก็ตามข้อต่อแบบเชื่อมต่อซ็อกเก็ตยังคงเหนือกว่าข้อต่อแบบกลไกอื่น ๆ
1. มันใช้ในการขนส่งสื่อที่ติดไฟได้โดยไม่รั่วไหล, เป็นพิษหรือมีราคาปานกลางและไอน้ำจาก 300PSI ถึง 600psi
2. เชื่อมต่อกับท่อ ASME ด้วยความสามารถเดียวกันเท่านั้น
3. มันสามารถใช้สำหรับการดำเนินงานในระยะยาวของท่อและให้ลักษณะการไหลที่ดีขึ้น
4. วัสดุเป็นวัสดุ ASTM และมาตรฐานการผลิตคือ ASME B16.11B16.11 ครอบคลุมความดันอัตราอุณหภูมิขนาดความคลาดเคลื่อนการระบุและข้อกำหนดของวัสดุวัสดุทั่วไปคือ ASTM A105, A182 หรือ A350
5. มีสามระดับความดันสำหรับอุปกรณ์เชื่อมท่อซ็อกเก็ต: class3000, 6000 และ 9000
1, tee เชื่อมซ็อกเก็ตสแตนเลสไม่เพียง แต่ให้ความสำคัญอย่างยิ่งกับความต้องการการออกแบบองค์ประกอบทางเคมี แต่ยังให้ความสำคัญกับความต้องการประสิทธิภาพเชิงกลของท่อหลักสำหรับโค้งร้อนแรงดันสูง
2, มันทางอ้อมควบคุมกระบวนการรีดและกระบวนการทำท่อ, เพื่อให้ประสิทธิภาพของท่อหลักค่อนข้างสมดุล, และความแตกต่างของประสิทธิภาพการทำงานของโค้งร้อนแรงดันสูงที่มีขนาดเล็กเสมอของ
3, สแตนเลสเหล็กทีเชื่อมซ็อกเก็ตที่ใช้กันอย่างแพร่หลายในการก่อสร้างและการบำรุงรักษาปิโตรเคมี, น้ำมันและก๊าซ, ก๊าซเหลว, ปุ๋ยเคมี, โรงไฟฟ้า, พลังงานนิวเคลียร์, การต่อเรือ, การทำกระดาษ, สุขอนามัยอาหาร, การก่อสร้างในเมืองและอุตสาหกรรมอื่น ๆ
4 ในอุตสาหกรรมความดันของอุปกรณ์ท่อชนิดนี้สูงกว่าซึ่งสามารถเข้าถึง 600 กิโลกรัมในชีวิตความดันของท่อน้ำลดลงโดยทั่วไป 16 กก.
5, ซ็อกเก็ตเชื่อมคือการขยายท่อเข้าไปในร่างกายวาล์วสำหรับการเชื่อม, ส่วนใหญ่จะใช้สำหรับการเชื่อมท่อเหล็กคาร์บอนและท่อสแตนเลสด้านล่าง 2 "
6, การเชื่อมชนคือการใช้ความต้านทานความร้อนในการเชื่อมสองชิ้นงานตามแนวปลายใบหน้าทั้งหมดในเวลาเดียวกันซึ่งใช้กันอย่างแพร่หลายในการเชื่อมชิ้นงาน

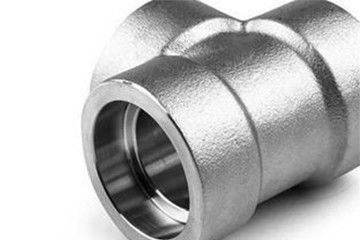

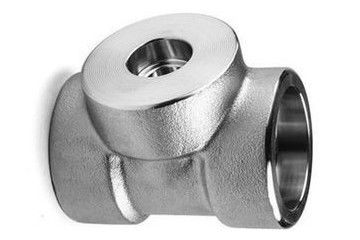

ASME B16.11 6000LB เหล็กกล้าไร้สนิม SS Socket เชื่อมแผ่นข้อมูลที
| เส้นผ่านศูนย์กลางที่กำหนด | ความลึกของซ็อกเก็ต | มิติของซ็อกเก็ต | ความหนาของผนัง | กึ่งกลางถึงด้านล่างของซ็อกเก็ต | |||||
| Cmin | |||||||||
| DN | กรมอุทยานฯ | Jmin | d1 | 3000LB Sch80 | 6000LB Schl60 | 9000LB xxs | 3000LB Sch80 | 6000LB Schl60 | 9000LB XXS |
| 6 | 1/8 | 10 | 10.7 | 32 | 3.5 | - | 11 | 11 | - |
| 8 | 1/4 | 10 | 14.1 | 33 | 4.0 | - | 11 | 15 | - |
| 10 | 3/8 | 10 | 17.5 | 3.5 | 4.4 | - | 13 | 15 | - |
| 15 | 1/2 | 10 | 21.8 | 4.1 | 5.2 | 8.2 | 16 | 19 | 25 |
| 20 | 3/4 | 13 | 27.4 | 43 | 6.1 | 8.6 | 19 | 22 | 28 |
| 25 | 1 | 13 | 34.2 | 5.0 | 7.0 | 10.0 | 22 | 27 | 32 |
| 32 | 1.1 / 4 | 13 | 42.9 | 53 | 7.0 | 10.6 | 27 | 32 | 35 |
| 40 | 1.1 / 2 | 13 | 48.3 | 5.6 | 7.8 | 11.2 | 32 | 38 | 38 |
| 50 | 2 | 13 | 61.1 | 6.1 | 9.5 | 12.2 | 38 | 41 | 41 |
| 65 | 2.1 / 2 | 16 | 76.9 (73.8) | 7.7 | 12.5 | - | 41 | 57 | - |
| 80 | 3 | 16 | 89.8 | 83 | 13.8 | - | 57 | 64 | - |
| 100 | 4 | 19 | 115.5 | 9.4 | - | - | 66 | - | - |
1. ความต้านทานการกัดกร่อนที่ดี: ความต้านทานกรดและด่างที่ดีเยี่ยม, ความต้านทานการกัดกร่อน, ไม่เป็นสนิม, ไม่มีการกัดเซาะ, ไม่มีแบคทีเรีย, ไม่มีการกัดกร่อนทางเคมีไฟฟ้า
2. ความต้านทานแรงกระแทกสูง: ฟังก์ชั่นความแข็งแรงของแรงกระแทกที่เป็นเอกลักษณ์นั้นดีขึ้นอย่างมากเมื่อเทียบกับท่อผนังทึบอื่น ๆ
3. ฉนวนกันความร้อนที่ดี: การนำความร้อนต่ำฉนวนกันความร้อนที่ดี
4. อายุการใช้งานนาน: UV และรังสีหลักฐานผลิตภัณฑ์จะไม่จางหายอายุการใช้งานนาน
b. แพคเกจถุงพลาสติกที่กำหนดเอง
ASME ของเรา B16.11 6000LB สแตนเลสซ็อกเก็ตเอสเอสเชื่อมโรงงานทีมีความสามารถสูงสำหรับการผลิตเวลาการส่งมอบเป็น 45 วันสำหรับปริมาณขนาดเล็กหรือถ้าคุณรีบไปที่เราสามารถจัดและตอบสนองวันที่จัดส่งของคุณ
