รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์:: | ฝาท่อเชื่อมชนเหล็กกล้าคาร์บอน | ขนาด:: | 1/2 "-48" |
|---|---|---|---|
| มาตรฐาน:: | GB / ANSI / JIS / DIN | ข้อมูลจำเพาะ:: | DN15-DN2000 |
| การเชื่อมต่อ:: | งานเชื่อมหญิง | ความหนาของผนัง:: | SCH5-Sch160 |
| เน้น: | cs ท่อเชื่อมชนหมวก,เหล็กหมวก Buttweld คาร์บอน |
||

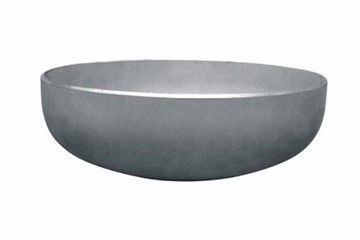

ฝาท่อเป็นอุปกรณ์เชื่อมท่อที่ปลายท่อหรือติดตั้งบนเกลียวภายนอกของปลายท่อเพื่อยึดท่อซึ่งใช้ในการปิดผนึกท่อด้วยฟังก์ชั่นเดียวกับปลั๊กท่อ รูปแบบของฝาปิดท่อมีลักษณะคล้ายกับแผ่นตาบอดยกเว้นว่าสามารถถอดแผ่นปิดผนึกออกได้เพื่อปิดผนึกในขณะที่ฝาปิดท่อเชื่อมไม่สามารถถอดออกได้
ฝาครอบท่อประกอบด้วยฝาครอบท่อนูน, กรวยเปลือก, ส่วนเส้นผ่านศูนย์กลางตัวแปร, ฝาครอบแบนและการออกแบบปากหดความแตกต่างระหว่างฝาปิดท่อกับหัวคือใช้ฝาครอบท่อโดยทั่วไปในกรณีแรงดันต่ำซึ่งสะดวกในการถอดและบำรุงรักษา ฝาท่อโดยทั่วไปจะไม่ใช้ในกรณีที่มีแรงดันปานกลางและสูงเส้นผ่านศูนย์กลางด้านในของศีรษะจะเหนือกว่าเส้นผ่านศูนย์กลางของหัวมีขนาดใหญ่มากไม่มีข้อกำหนดสำหรับส่วนการเปลี่ยนแปลงของฝาปิดท่อโดยทั่วไปจะมีเพียงเส้นผ่าศูนย์กลางและความยาวเท่านั้นที่สามารถพบได้ในคู่มือและส่วนด้านตรงนั้นค่อนข้างยาว กดกระบวนการขึ้นรูปร้อนของฝาท่อเหล็กคาร์บอน: ประการแรกใส่ที่ว่างลงในเตาเผาความร้อนความเร็วความร้อนสูงกว่า 400 ℃คือ≤ 200 ℃ / ชั่วโมงความร้อนถึงอุณหภูมิที่ต้องการโดยเทคโนโลยีและดำเนินการเก็บรักษาความร้อน จากนั้นวางช่องว่างให้ความร้อนลงในแม่พิมพ์ที่เพิ่มเข้าไปเพื่อให้ช่องว่างและแม่พิมพ์นั้นอยู่ตรงกลางในทิศทางของเส้นรอบวงสตาร์ทระบบไฮดรอลิกเพื่อให้แน่ใจว่าความดันมากกว่า 8Mpaที่ความดันเริ่มต้นอุณหภูมิของช่องว่างถูกวัดโดยเครื่องวัดอุณหภูมิอินฟราเรดในกระบวนการของการกดให้แน่ใจว่าสมดุลของความดัน
วัสดุ: เหล็กกล้าคาร์บอน
ขนาดช่วง: DN 15-800
ความยาว: 25-267
การรักษาพื้นผิว: ป้องกันน้ำมัน;ต่อต้านการวาดภาพ
| DN | เส้นผ่านศูนย์กลางภายนอก | ความยาว | จำกัดความหนาของผนัง | ความยาว b | |
| ฉันซีรีส์ | ซีรีส์ II | E | E | E' | |
| 15 | 21.3 | 18 | 25 | 4.57 | 25 |
| 20 | 26.9 | 25 | 25 | 3.81 | 25 |
| 25 | 33.7 | 32 | 38 | 4.57 | 3S |
| 32 | 42.4 | 38 | 38 | 4.83 | 38 |
| 40 | 48.3 | 45 | 38 | 5.08 | 38 |
| 50 | 60.3 | 57 | 38 | 5.59 | 44 |
| 65 | 73.0 | 76 | 38 | 7.11 | 51 |
| 80 | 88.9 | 89 | 51 | 7.62 | 64 |
| 90 | 101.6 | - | 64 | 8.13 | 76 |
| 100 | 114.3 | 108 | 64 | 8.64 | 76 |
| 125 | 141.3 | 133 | 76 | 9.65 | 89 |
| 150 | 168.3 | 159 | 89 | 10.92 | 102 |
| 200 | 219.1 | 219 | 102 | 12.7 | 127 |
| 250 | 273.0 | 273 | 127 | 12.7 | 152 |
| 300 | 323.9 | 325 | 152 | 12.7 | 178 |
| 350 | 355.6 | 377 | 165 | 12.7 | 191 |
| 400 | 406.4 | 426 | 178 | 12.7 | 203 |
| 450 | 457 | 480 | 203 | 12.7 | 229 |
| 500 | สัญญาณขอความช่วยเหลือ | 530 | 229 | 12.7 | 254 |
| 550 | S59 | - | 254 | 12.7 | 254 |
| 600 | 610 | 630 | 267 | 12.7 | 305 |
| 650 | 660 | - | 267 | - | - |
| 700 | 711 | 720 | 267 | - | - |
| 750 | 762 | - | 267 | - | - |
| 800 | 813 | 820 | 267 | - | - |
1. การรักษาความร้อน: ใส่ฝาท่อเข้าไปในเตาเผาสำหรับการรักษาความร้อนตามกระบวนการบำบัดความร้อน
2. การรักษาพื้นผิว: หลังจากการรักษาความร้อน, หมวกท่อจะถูกลบออกด้วยเครื่องพ่นทรายหรือเครื่องขัดของ
3. การทดสอบคุณสมบัติทางกล: ตามมาตรฐานที่เกี่ยวข้องทำการทดสอบสมบัติเชิงกลบนฝาปิดท่อเพื่อให้มั่นใจว่าสมบัติเชิงกลของฝาปิดท่อถึงมาตรฐานและรายการทดสอบและการสุ่มตัวอย่างจะต้องตรงตามข้อกำหนดของมาตรฐานที่เกี่ยวข้อง
4. เครื่องจักรกลปลาย: ร่องเครื่องจักรกลของใบหน้าปลายกลตามรูปวาดยืนยันการออกแบบ
5. การตรวจสอบลักษณะ: ฝาปิดท่อจะต้องไม่มีรอยแตกร้าว, โอเวอร์โหลด, ความร้อนสูงเกินไปและปรากฏการณ์อื่น ๆ และพื้นผิวจะต้องไม่มีจุดแข็งข้อบกพร่องใด ๆ บนตัวท่อของฝาปิดท่อจะต้องไม่ได้รับการซ่อมแซมโดยการเชื่อม
6. การตรวจสอบขนาด: บุคลากรตรวจสอบที่เกี่ยวข้องจะต้องดำเนินการตรวจสอบขนาดตามแบบและข้อกำหนดมาตรฐานที่เกี่ยวข้องของอุปกรณ์ท่อและตอบสนองความต้องการความอดทน
7. พื้นผิวด้านในและด้านนอกของฝาปิดท่อจะต้องราบรื่นโดยไม่มีความเสียหายใด ๆ ต่อความแข็งแรงและข้อบกพร่องของลักษณะเช่นสแล็ปรอยขีดข่วนผิวสองชั้น ฯลฯ และจะถูกบดหลังจากค้นหาข้อบกพร่อง
8. ชิ้นส่วนที่บดจะต้องราบรื่นและข้อบกพร่องจะต้องได้รับการยืนยันว่าจะถูกลบออกโดยการตรวจสอบอนุภาคแม่เหล็ก
b. แพคเกจถุงพลาสติกที่กำหนดเอง
โรงงานของเรามีความสามารถสูงสำหรับการผลิต, เวลาการส่งมอบเป็น 45 วันสำหรับปริมาณขนาดเล็ก, หรือถ้าคุณรีบไปที่, เราสามารถจัดและตอบสนองวันที่จัดส่งของคุณของ
