รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์:: | สแตนเลสก้นเชื่อม olet | ข้อมูลจำเพาะ:: | DN6 ~ DN100 |
|---|---|---|---|
| เทคโนโลยี:: | การเลื่อยและการตัดเฉือน | วัสดุ:: | เหล็กกล้าไร้สนิม |
| รูปร่าง: | เท่ากัน | Technics: | หลอมเชื่อมชน |
| เน้น: | สแตนเลสสตีลฟิตติ้งรอยชนท่อ,สแตนเลสสตีล Weldolet |
||
Olet เรียกอีกอย่างว่า Olet seat, saddle และ saddle type pipe joint ส่วนใหญ่จะใช้สำหรับเสริมข้อต่อท่อของการเชื่อมต่อสาขาแทนประเภทการเชื่อมต่อสาขาเช่นลดทีเสริมแผ่นและเสริมท่อส่วนOlet มีข้อได้เปรียบที่โดดเด่นด้านความปลอดภัยความน่าเชื่อถือการลดต้นทุนการก่อสร้างที่เรียบง่ายการปรับปรุงช่องทางไหลขนาดกลางการกำหนดมาตรฐานและการออกแบบและการเลือกที่สะดวกโดยเฉพาะอย่างยิ่งในท่อแรงดันสูงอุณหภูมิสูงเส้นผ่าศูนย์กลางขนาดใหญ่และท่อผนังหนาซึ่งถูกใช้มากขึ้นเพื่อแทนที่วิธีการเชื่อมต่อ Olet แบบดั้งเดิมตัวหลักของ Olet ทำจากการตีขึ้นรูปคุณภาพสูงด้วยวัสดุเดียวกับท่อรวมถึงเหล็กกล้าคาร์บอนโลหะผสมเหล็กสแตนเลส ฯลฯ
1. Olet ที่นั่งและท่อหลักเชื่อมการเชื่อมต่อกับ Olet หรือท่อเครื่องมือและวาล์วมีสามประเภท: การเชื่อมต่อแบบก้นเชื่อมการเชื่อมแบบซ็อกเก็ตและการเชื่อมต่อแบบเกลียว
2. มาตรฐานการผลิตที่ใช้กันทั่วไป ได้แก่ MSS sp-97, GB / t19326 และมาตรฐานอื่น ๆ
3. Olet เชื่อมโดยทั่วไปแล้วจะถูกประมวลผลโดยการตีขึ้นรูปหนึ่งโครงสร้าง Olet แบ่งออกเป็นส่วนเชื่อมต่อท่อหลักส่วนเสริมและจุดเชื่อมต่อ Olet
4. ขนาดภายนอกของ Olet มีมาตรฐานอ้างอิงที่สอดคล้องกันและรูปแบบการเชื่อมต่อกับท่อหลักคือการเชื่อมต่อแบบชนร่อง
10 ร่องของรอยเชื่อมเป็นร่องด้านเดียวซึ่งสามารถพิจารณาได้จากการเชื่อมแบบชนก้น (รอยเชื่อมร่อง) และรอยเชื่อมเนื้อ
5. ส่วนอื่น ๆ ที่อยู่นอกความชันแรกของส่วนหัวสาขาอยู่ในความชันการเปลี่ยนแปลงความหนาและไม่ได้อยู่ในร่องของส่วนหัวสาขา
6. เมื่อคำนวณความหนาของแนวเชื่อมจะต้องตัดมุมที่สองออกจากการคำนวณแรกในการเชื่อมจริงบนเว็บไซต์ความหนาของการเชื่อมสามารถเข้าถึงระนาบแรก

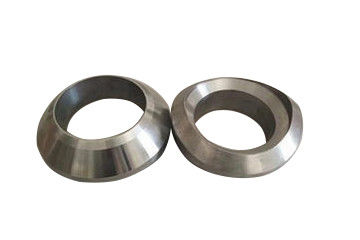

แผ่นโลหะ T ท่อเชื่อมก้น Olet แผ่นข้อมูลอุปกรณ์ท่อสแตนเลส
| ชนิด | เชื่อมต่อประเภทแล้ว | ||
| GB19326 ซ็อกเก็ตเชื่อม | GB 19326 ท่อด้าย | GB 19326 รอยเชื่อมชน | |
| มาตรฐาน | SOL (MSS SP-97 Q.TG11) | TOL (MSS SP-97 Q,FG12) | WOL (MSS SP-97 Q / FG13) |
| Nipolet | ถ่ายทอดสด (Q.TG/14) | TNL (Q.FG14,SHB-PO1) | WNL (Q / FG14) |
| (45 °) Latrolet | SEL (Q.TG/15) | TLL (Q / FGlx SHB-PO1) | WLL (Q / FG15) |
| (1 5D) Elbolet | TEL (Q / FG1Q SHB-PO1) | WEL (Q / FG16) | |

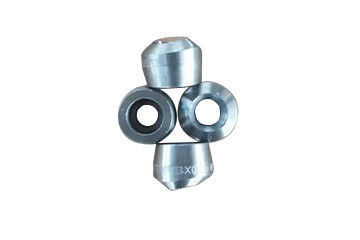

แผ่นโลหะ T ท่อเชื่อมก้น Olet แผ่นข้อมูลอุปกรณ์ท่อสแตนเลส
| เส้นผ่านศูนย์กลางที่กำหนด | เส้นผ่านศูนย์กลางที่กำหนดของท่อหลักที่เหมาะสม | L | E | ||||||
| มิลลิเมตร | ใน | มิลลิเมตร | ใน | STD | XS | XXS | STD | XS | XXS |
| 6 | 1/8 | 20 | 3/4 | 15.9 | - | - | 15.9 | - | - |
| 8 | 1/4 | 20 | 3/4 | 15.9 | - | - | 15.9 | - | - |
| 10 | 3/8 | 25 | 1 | 19.1 | - | - | 19.1 | - | - |
| 15 | 1/2 | 32 | 1.1 / 4 | 19.1 | 19.1 | 28.6 | 23.8 | 23.8 | 14.3 |
| 20 | 3/4 | 40 | 1.1 / 2 | 22.2 | 22.2 | 31.8 | 302 | 30.2 | 19.1 |
| 25 | 1 | 40 | 1.1 / 2 | 27.0 | 27.0 | 38.1 | 36.5 | 36.5 | 25.4 |
| 32 | 1.1 / 4 | 65 | 2.1 / 2 | 31.8 | 31.8 | 44.5 | 44.5 | 44.5 | 33.3 |
| 40 | 1.1 / 2 | 65 | 2.1 / 2 | 33.3 | 33.3 | 50.8 | 50.8 | 50.8 | 38.1 |
| 50 | 2 | 80 | 3 | 38.1 | 38.1 | 58.6 | 65.1 | 65.1 | 42.9 |
| 60 | 2.1 / 2 | 100 | 4 | 41.3 | 41.3 | 61.9 | 762 | 76.2 | 54.0 |
| 80 | 3 | 125 | 5 | 44.5 | 44.5 | 73.0 | 93.7 | 93.7 | 77.0 |
| 90 | 3.1 / 2 | 150 | 6 | 47.0 | 47.0 | - | 10L6 | 101.6 | - |
| 100 | 4 | 150 | 6 | 50.8 | 50.8 | 84.1 | 120.7 | 120.7 | 98.4 |
| 125 | 5 | 200 | 8 | 57.2 | 57.2 | 93.7 | 141.3 | 141.3 | 122.2 |
| 150 | 6 | 200 | 8 | 60.3 | 77.8 | 104.8 | 169.9 | 169.9 | 146.1 |
| 200 | 8 | 250 | 10 | 69.9 | 98.4 | - | 220.7 | 220.7 | - |
| 250 | 10 | 300 | 12 | 77.8 | 93.7 | - | 274.6 | 265.1 | - |
| 300 | 12 | 350 | 14 | 85.7 | 103.2 | - | 325.4 | 317.5 | - |
| 350 | 14 | 400 | 16 | 88.9 | 100.0 | - | 357.2 | 350.9 | - |
1, มีกฎระเบียบพิเศษสำหรับวัสดุท่อในการออกแบบสาขาท่อ
2, ท่อหลักมีกฎระเบียบทางเทคนิคที่ชัดเจนสำหรับ Olets ประเภทต่าง ๆ ซึ่งเรียกว่าข้อบังคับสำหรับเกรดวัสดุท่อ
3 โดยทั่วไป Olet ขนาดใหญ่เส้นผ่าศูนย์กลาง (มากกว่า 1/2 ของท่อหลัก) เชื่อมต่อโดยทีมาตรฐานในขณะที่ Olet เส้นผ่านศูนย์กลางขนาดเล็กเชื่อมต่อโดยชุด Olet ซึ่งใช้กันอย่างแพร่หลายในต่างประเทศและมีมาตรฐานที่เกี่ยวข้องในประเทศจีน
4, เส้นผ่าศูนย์กลาง Olet ขนาดเล็กถูกนำมาใช้ซึ่งเป็นประโยชน์ต่อความต้องการความแข็งแรงและความเครียดท่อผลิตขึ้นตามมาตรฐานปลอดภัยและเชื่อถือได้
b. แพคเกจถุงพลาสติกที่กำหนดเอง
โลหะ T ท่อก้นเชื่อม Olet สแตนเลสสตีลฟิตติ้งโรงงานของเรามีความสามารถสูงสำหรับการผลิต, เวลาการส่งมอบเป็น 45 วันสำหรับปริมาณขนาดเล็กหรือถ้าคุณรีบไปที่เราสามารถจัดและตอบสนองวันที่จัดส่งของคุณ
