รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์:: | ข้อศอกเกลียวสแตนเลส | โหมดการเชื่อมต่อ：: | การเชื่อมต่อเกลียว |
|---|---|---|---|
| ลักษณะ:: | การกัดกร่อนและความต้านทานแรงดันสูง | วัสดุ:: | 201304316 |
| การใช้: | อุตสาหกรรมอาหารและเครื่องดื่ม | คำสำคัญ: | อุปกรณ์ท่อเกลียว |
| แสงสูง: | ศอกสเตนเลส 90 องศา Ss ศอก 90 องศา,Ss 90 Degree Elbow |
||
ข้อศอกเป็นอุปกรณ์ที่เปลี่ยนทิศทางของการวิ่งในระบบวิ่งตามมุมที่มีการใช้กันมากที่สุดสามชนิด: 45 °และ 90 ° 180 °นอกจากนี้ตามความต้องการของโครงการมีข้อศอกมุมผิดปกติอื่น ๆ เช่น 60 °วัสดุที่ใช้กันมากที่สุดสำหรับข้อศอกคือสแตนเลส, เหล็กคาร์บอน ฯลฯวิธีการเชื่อมต่อของข้อศอกและท่อคือ: การเชื่อมโดยตรง, การเชื่อมต่อหน้าแปลน, การเชื่อมต่อร้อนละลาย, การเชื่อมต่อฟิวชั่นไฟฟ้า, การเชื่อมต่อเกลียว, การเชื่อมต่อซ็อกเก็ต ฯลฯ
ตามกระบวนการผลิตสามารถแบ่งออกเป็น: เชื่อมข้อศอก, ข้อศอกปั๊ม, กดข้อศอก, ข้อศอกหล่อ, ข้อศอกเชื่อมก้น, ฯลฯมาตรฐานการผลิตข้อศอก 90 องศาประกอบด้วย: GB, ANIS, JIS, BS, DIN, UNI ฯลฯ
6, 90 องศาศอกจะถูกแบ่งโดยรัศมีความโค้ง: มันสามารถแบ่งออกเป็นข้อศอกรัศมียาวและข้อศอกรัศมีสั้น
7, รัศมีรัศมียาวหมายถึงเส้นผ่านศูนย์กลางภายนอกของท่อที่รัศมีของความโค้งเท่ากับ 1.5 เท่านั่นคือ r = 1.5D
8, ข้อศอกรัศมีสั้นหมายถึงรัศมีความโค้งเท่ากับเส้นผ่านศูนย์กลางภายนอกของท่อนั่นคือ r = 1.0D
9, 90 องศาข้อศอกสามารถแบ่งออกเป็นผลักดัน, การปลอม, หล่อ, ฯลฯ
10 มีข้อศอก 90 องศาประมาณ 17 ชนิดตามระดับแรงดันซึ่งเหมือนกับมาตรฐานท่อของอเมริกา
11, รวมถึง sch5s, sch10s, sch10, sch20, sch30s, STD, sch40, sch60, sch80s, XS, sch80, sch100, sch120, sch140, sch160, XXS และ STD และ XS ที่ใช้กันทั่วไป
12, 90 องศาศอกเป็นหนึ่งในอุปกรณ์ข้อศอกที่ใช้กันมากที่สุดเนื่องจากอุปกรณ์ท่อที่ต้องเชื่อมต่อจะต้องเชื่อมต่อท่อมุมฉากในการใช้งานบางด้าน
13 ขนาดข้อศอก 90 องศาเท่านั้นที่สามารถใช้สำหรับการเชื่อมต่อปกติดังนั้นข้อศอก 90 °จึงถูกใช้อย่างกว้างขวางที่สุด
14, ด้วยข้อศอก 90 องศาที่ใช้กันอย่างแพร่หลายในด้านอุตสาหกรรม, มันมีสัญญาก่อสร้างโครงการเทศบาลและการขนส่งก๊าซเหลวจำนวนมาก, และเชื่อมต่อวิศวกรรมท่อเพื่อให้เหตุผลของการขนส่งพลังงานและการวางแผนการก่อสร้าง.
15, เนื่องจากความต้องการที่เข้มงวดของการขนส่งของเหลวในท่อ, ผลิตภัณฑ์ข้อศอกมีการเปลี่ยนแปลงและพัฒนาอย่างต่อเนื่อง
16 และผลิตภัณฑ์ข้อศอกเหมาะสำหรับการขนส่งของระบบท่อผ่านกระบวนการเย็นและร้อนผลกระทบและกระบวนการเชื่อมไฟฟ้า
แผ่นข้อมูลสแตนเลสสตีลรัศมียาว 90 องศา Elbow
| DN | เส้นผ่านศูนย์กลางภายนอก | ข้อศอก 90 องศา | ||
| ชุด | ซีรีย์ B | รัศมียาว | รัศมีสั้น | |
| 15 | 213 | 18 | 38 | - |
| 20 | 26.9 | 25 | 38 | - |
| 25 | 33.7 | 32 | 38 | 25 |
| 32 | 42.4 | 38 | 48 | 32 |
| 40 | 483 | 45 | 57 | 38 |
| 50 | 603 | 57 | 76 | 51 |
| 65 | 76.1 (73) | 76 | 95 | 64 |
| 80 | 88.9 | 89 | 114 | 76 |
| 100 | 1143 | 108 | 152 | 2 |
| 125 | 139.7 | 133 | 190 | 127 |
| 150 | 1683 | 159 | 229 | 152 |
| 200 | 219.1 | 219 | 305 | 203 |
| 250 | 273 | 273 | 381 | 254 |
| 300 | 323.9 | 325 | 457 | 305 |
| 350 | 355.6 | 377 | 533 | 356 |
| 400 | 406.4 | 426 | 610 | 406 |
| 450 | 457 | 478 | 686 | 457 |
| 500 | 508 | 529 | 762 | 508 |
| 550 | 559 | - | 838 | 559 |
| 600 | 610 | 630 | 914 | 610 |
| 650 | 660 | - | 991 | 660 |
| 700 | 711 | 720 | 1067 | 711 |

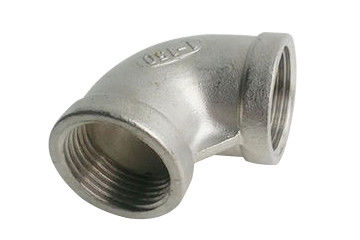

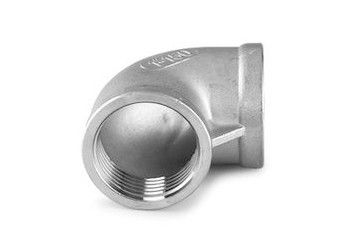

1, ข้อศอกเกลียวสแตนเลสหมายถึงข้อศอกด้วยด้ายมันถูกใช้กันทั่วไปในท่อก๊าซน้ำท่อน้ำขนาดเล็กเส้นผ่าศูนย์กลางท่ออัดอากาศและท่อไอน้ำแรงดันต่ำ ฯลฯ
2 มันเชื่อมต่อกับปลายท่อด้วยด้ายด้ายสามารถเคลือบด้วยกาวที่เหมาะสมเพื่อให้แน่ใจว่าการปิดผนึก
3, ข้อศอกเกลียวสแตนเลสเป็นผลิตภัณฑ์ป้องกันสิ่งแวดล้อมแทนเหล็กคาร์บอนแบบดั้งเดิม, อลูมิเนียมและผลิตภัณฑ์ทองแดง
4, ผลิตภัณฑ์มีอายุการใช้งานนาน, รูปลักษณ์ที่สวยงาม, ความต้านทานกรดและด่างและความต้านทานการกัดกร่อน
5, มันเป็นตัวเลือกที่เหมาะสำหรับชุมชนระดับสูง, โรงแรมและผู้ผลิตอุปกรณ์
6 ในฐานะที่เป็นข้อศอกเกลียวสแตนเลสมีประสิทธิภาพที่ครอบคลุมที่ดี
7, มันถูกใช้กันอย่างแพร่หลายในอุตสาหกรรมเคมี, การก่อสร้าง, การประปา, การระบายน้ำ, ปิโตรเลียม, อุตสาหกรรมเบาและหนัก, เครื่องทำความเย็น, สุขาภิบาล, เครื่องทำน้ำอุ่น, การป้องกันอัคคีภัย, พลังงาน, การบินและอวกาศ, การต่อเรือและโครงการพื้นฐานอื่น ๆ
b. แพคเกจถุงพลาสติกที่กำหนดเอง
รัศมียาวของเราท่อเหล็กสแตนเลส 90 องศาข้อศอกมีความสามารถสูงสำหรับการผลิต, เวลาการส่งมอบเป็น 45 วันสำหรับปริมาณขนาดเล็ก, หรือถ้าคุณรีบไปที่, เราสามารถจัดและตอบสนองวันที่จัดส่งของคุณของ
